Panel Bumbung Keluli Beralun untuk Bangunan Struktur

Panel Bumbung Keluli Beralun untuk Bangunan Struktur ialah bahan kepungan bumbung yang paling banyak digunakan dalam sistem struktur keluli. Produk ini menggunakan keluli bergalvani celup panas atau keluli bersalut Al-Zn sebagai substrat asas, menampilkan kemasan pelindung berwarna bersalut gulung dan dibentuk menjadi profil standard melalui pembentukan gulungan sejuk. Sistem lengkap terdiri daripada panel bumbung, pengikat, lapisan penebat, membran kalis air, purlin, dan pelbagai komponen trim, mewujudkan pemasangan komprehensif yang merangkumi dari tapak galas beban ke kalis air permukaan, penebat dan kemasan tepi.

Dicirikan oleh berat ringan, kecekapan pembinaan yang tinggi dan tahap rintangan kakisan yang boleh disesuaikan, panel ini sesuai untuk gudang dan kilang standard serta rangka ruang rentang besar dan bumbung tempurung retikulasi melengkung. Mengimbangi prestasi, kos pembinaan dan ketahanan jangka panjang, mereka adalah pilihan utama untuk projek bumbung struktur keluli.

Analisis dan Definisi Produk

1 Definisi Produk Asas

Panel bumbung keluli beralun untuk bangunan berstruktur menggunakan keluli berprofil bergalvani celup panas atau bersalut Al-Zn sebagai lapisan luar. Digabungkan dengan bahan penebat, aksesori kalis air, pengikat dan komponen trim, ia dipasang di atas purlin keluli bahagian C atau Z untuk membentuk struktur kepungan bumbung yang lengkap. Sistem ini menyediakan fungsi penting seperti pengedap bumbung, kalis air, penebat haba dan rintangan angin, berfungsi sebagai penyelesaian bumbung arus perdana untuk bangunan keluli ringan, rangka ruang dan projek cangkerang retikulasi.

2 Spesifikasi Substrat dan Salutan

2.1 Substrat arus perdana termasuk keluli tergalvani celup panas dan keluli bersalut Al-Zn celup panas; spesifikasi salutan biasa termasuk AZ150, AZ180, dan AZ275.

2.2 Permukaan mempunyai kemasan yang dibakar berwarna, tersedia dalam tiga jenis salutan—Poliester (PE), Poliester Ketahanan Tinggi (HDP) dan Polyvinylidene Fluoride (PVDF)—dipilih berdasarkan keadaan persekitaran dalaman/luaran dan keperluan rintangan kakisan.

3 Kategori Produk Aliran Perdana

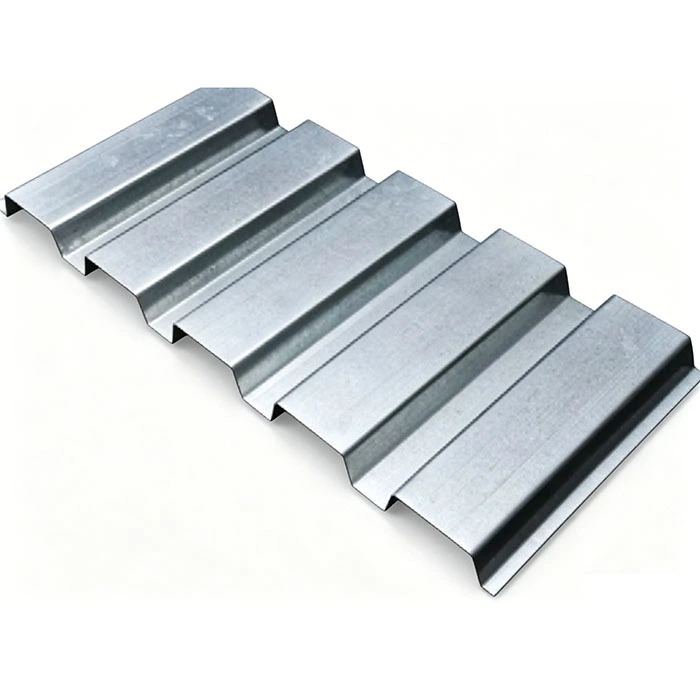

3.1 Lembaran Keluli Bersalut Warna Bertindih Piawai: Termasuk dua profil biasa—Jenis 840 dan Jenis 900. Ini diikat menggunakan skru mengetuk sendiri terdedah dan digunakan secara meluas untuk bangunan dan gudang standard kilang.

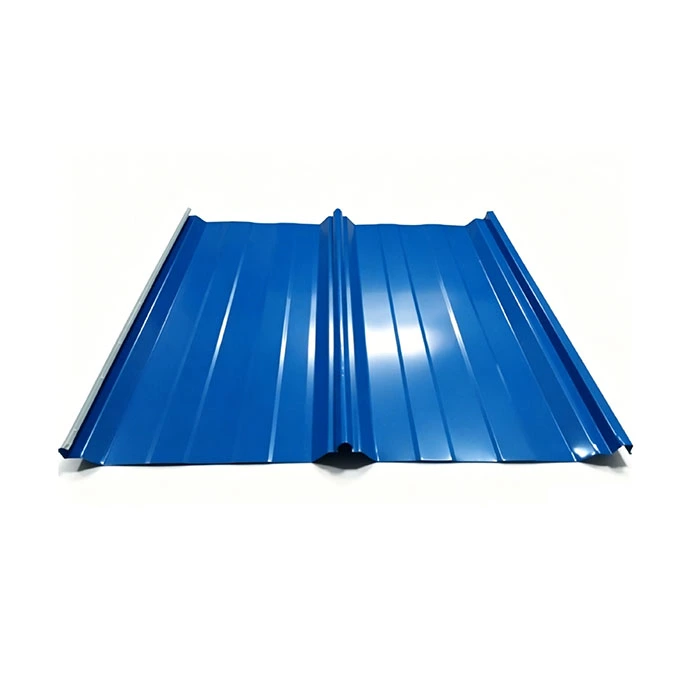

3.2 Panel Bumbung Jahitan Berdiri: Termasuk Jenis 470 dan Jenis 475. Ini menampilkan kaedah pemasangan klip tersembunyi tanpa skru terdedah dan menawarkan prestasi kalis air yang sangat baik; ia sesuai untuk struktur bumbung rentang besar dan melengkung, seperti rangka ruang dan cengkerang retikulasi.

Konfigurasi Sistem Komprehensif

1 Lapisan Panel Bumbung

1.1 Panel Lap-Seam Siri 840/900: Ketebalan panel 0.4mm–0.8mm; mempunyai sambungan pusingan sisi yang diikat dengan skru mengetuk sendiri terdedah.

1.2 Panel Jahitan Berdiri Siri 470/475: Ketebalan panel 0.6mm–1.0mm; menggunakan struktur jahitan saling mengunci lelaki dan perempuan yang dipasang dengan klip tersembunyi.

1.3 Syor Pemilihan Bahan: Untuk projek pedalaman standard, gunakan substrat bersalut Al-Zn dengan cat poliester standard; untuk kawasan pantai atau kawasan yang menghakis secara kimia, utamakan substrat Al-Zn (AZ275) dengan lapisan atas fluorokarbon (PVDF).

2 Aksesori Pengikat dan Sambungan

2.1 Klip Tersembunyi Gelongsor: Direka khusus untuk panel jahitan berdiri; diperbuat daripada keluli tergalvani celup panas; menampung pengembangan haba dan pengecutan panel.

2.2 Skru Mengetuk Sendiri dan Pencuci Kalis Air: Digunakan untuk mengamankan panel jahitan pusingan; mesin basuh diperbuat daripada getah EPDM untuk memastikan pengedap kalis air yang tahan lama.

2.3 Aksesori Tambahan: Rivet buta dan pita pengedap butil; digunakan untuk mengelak dan mengukuhkan pertindihan panel dan sambungan berkelip, menghalang resapan air kapilari.

3 Lapisan Kalis Air-Bernafas

Menggunakan membran kalis air bernafas polipropilena terikat berputar yang dipasang di antara lapisan penebat dan Panel Bumbung Keluli Beralun untuk Bangunan Struktur; ia menyekat kemasukan air cecair luaran sambil membenarkan wap lembapan dalaman keluar, menghalang kelembapan penebat, pertumbuhan acuan dan kemerosotan prestasi terma.

4 Lapisan Penebat Terma

4.1 Papan Penebat Bulu Batu: Ketebalan 50mm–150mm; memenuhi piawaian keselamatan kebakaran tidak mudah terbakar Kelas A dan keperluan ketoksikan asap; sesuai untuk bengkel pengeluaran, gudang kimia berbahaya, dan kemudahan tertakluk kepada pemeriksaan keselamatan kebakaran yang ketat.

4.2 Selimut Bulu Kaca: Ketebalan 50mm–150mm; kekonduksian terma ≤0.042W/(m·K); menawarkan nilai prestasi kos yang sangat baik; digunakan secara meluas dalam bangunan perindustrian keluli ringan standard tanpa keperluan keselamatan kebakaran khas. 4.3 Komponen Samping: Mesh sokongan penebat dan klip penebat khusus disusun melintang di sepanjang purlin untuk mengelakkan bulu penebat fleksibel daripada kendur atau koyak.

5 Penghalang Wap

Untuk bangunan yang tertakluk kepada kelembapan tinggi—seperti yang melibatkan memasak dalaman, mencuci atau pelembapan—membran penghalang wap PE mesti dipasang. Ia diletakkan di atas purlin dan di bawah lapisan penebat untuk menyekat penghijrahan udara dalaman yang panas dan lembap ke atas, dengan itu menghalang pemeluwapan yang meluas dan menitis dalam lapisan penebat semasa musim sejuk.

6 Struktur Bumbung Sekunder

Substruktur galas beban menggunakan keratan C tergalvani celup panas dan purlin keluli keratan Z (spesifikasi antara C100–C250 dan Z140–Z220), yang dilekat pada penyokong pada rasuk keluli atau kord atas rangka ruang. Komponen sampingan—termasuk rod sag purlin, tupang mendatar dan pendakap lutut—digunakan untuk menyekat pusingan purlin sisi dan menahan beban angin melintang di atas bumbung.

7 Set Lengkap Aksesori Trim dan Berkelip

Termasuk penutup rabung, trim tepi gable, kelipan sudut dalaman, penutup cucur atap, dan kemasan tepi untuk panel pencahayaan siang, memastikan liputan menyeluruh bagi semua sambungan bumbung dan sudut (dalam dan luar). Sistem ini menggabungkan keluli bersalut warna buatan kilang atau longkang keluli tahan karat 304, dipasangkan dengan paip bawah anti-karat PVC, corong air hujan bergalvani, dan sambungan pengembangan untuk membentuk sistem perparitan yang lengkap dan teratur.

8 Komponen Pencahayaan

Menggunakan panel pencahayaan FRP (plastik bertetulang gentian kaca) atau PC (polikarbonat). Panel ini menampilkan profil yang sepadan dengan sempurna dengan modul panel bumbung, membolehkan pertindihan yang lancar. Ia biasanya dijarakkan setiap 2–3 ruang untuk memberikan pencahayaan semula jadi untuk kemudahan dan mengurangkan penggunaan tenaga untuk pencahayaan buatan.

Penyelesaian Aplikasi Bersepadu Standard

1 Pemasangan Bumbung Gudang Mudah

Konfigurasi: Kepingan keluli bersalut warna 840 profil + bulu kaca 50mm lapisan tunggal + purlin keluli C120 + aksesori trim keluli bersalut warna standard. Konfigurasi ini menawarkan struktur mudah dan kos rendah; ia sesuai untuk gudang sementara atau bangunan penyimpanan ringkas untuk bahan seperti pasir dan kerikil, di mana tiada keperluan ketat untuk penebat haba atau rintangan api.

2 Pemasangan Bumbung Kilang Perindustrian Standard

Konfigurasi: Bumbung keluli warna model 900 + penebat bulu batu tebal 100mm + penghalang wap PE + purlin keluli bahagian C/Z + longkang pasang siap dan sistem downspout. Perhimpunan ini menawarkan gabungan rintangan api, penebat haba dan kalis air yang seimbang. Ia sesuai untuk kilang perindustrian am di kawasan pedalaman yang hujan dan mewakili penyelesaian piawai yang paling banyak dilaksanakan setakat ini.

3 Rangka Ruang Span Panjang dan Pemasangan Bumbung Cangkang Retikulat

Konfigurasi: Panel jahitan berdiri model 470 + membran tahan air kalis air + bulu batu 100–150mm + penyokong gelongsor bergalvani celup panas + set lengkap kilauan tersuai dan longkang keluli tahan karat. Sistem ini tidak mempunyai lubang pengikat yang terdedah, menampung pengembangan/penguncupan terma ±25mm, dan menawarkan rintangan unggul terhadap ubah bentuk, angin kencang dan kemasukan air. Panel Bumbung Keluli Beralun untuk Bangunan Struktur sesuai untuk rangka ruang dan bumbung tempurung retikulasi melengkung dengan rentang melebihi 60 meter.

Piawaian Anti-Kakisan

1 Substrat Panel Bumbung Anti-Kakisan

Untuk projek pedalaman kering standard, berat salutan Al-Zn tidak kurang daripada AZ150; untuk kawasan di sepanjang sungai dengan hujan asid ringan, AZ180 dipilih; untuk kawasan pantai dengan semburan garam atau persekitaran dengan kakisan wasap kimia, salutan AZ275 digunakan, dipasangkan dengan lapisan atas fluorokarbon PVDF untuk melambatkan penuaan cat.

2 Aksesori Logam Anti-Kakisan

Untuk aksesori keluli seperti purlin, klip tersembunyi dan batang pengikat, ketebalan salutan tergalvani celup panas yang digunakan kilang adalah sekurang-kurangnya 80μm. Tepi potong dibaiki di tapak menggunakan salutan zink semburan sejuk (dengan kandungan zink >95%) untuk mengelakkan penyebaran karat dari permukaan yang dipotong.

Kelebihan Operasi Utama

1 Kelebihan Kalis Air dan Saliran

Cerun bumbung direka bentuk pada kecerunan 1:100–1:200, memastikan aliran air lancar di sepanjang lembah. Panel bertindih menggunakan sambungan dua pusingan yang dimeterai dengan pita butil, manakala panel jahitan berdiri mempunyai kunci mekanikal tanpa tebuk; ini menghapuskan kebocoran air daripada lubang pengikat atau celah pada sumber, menjadikan sistem sesuai untuk hujan lebat yang berterusan.

2 Kelebihan Beban Ringan

Dengan berat mati hanya 0.05–0.12 kN/m²—kurang daripada satu perdua puluh berat bumbung konkrit—panel ini menghilangkan keperluan untuk mengukuhkan rasuk keluli primer, anggota rangka ruang atau asas bangunan bebas; untuk bumbung bersilang besar, tanpa tiang, ini secara langsung mengurangkan kos struktur keluli utama sebanyak 12%–18%.

3 Kelebihan Ketahanan dan Rintangan Cuaca

Kemasan cat boleh didapati dalam tiga gred ketahanan: PE (poliester) untuk kawasan pedalaman (5–8 tahun waranti), HDP (poliester ketahanan tinggi) untuk kawasan hujan (10–15 tahun) dan PVDF (fluorokarbon) untuk kawasan pantai (20+ tahun). Salutan Al-Zn (aluminium-zink) pada substrat menawarkan sifat anti-karat yang berkorban, membolehkan filem oksida pelindung terbentuk secara automatik di mana-mana kawasan yang rosak.

4 Kelebihan Pembinaan dan Penghantaran

Pemasangan sepenuhnya kering-pemasangan; tidak ada keperluan untuk pengawetan konkrit, acuan, atau perdagangan basah, dan kerja tidak dihentikan oleh suhu bawah sifar, hujan atau salji. Panel berbentuk gulung secara mekanikal dipasang terus di tapak, membolehkan bumbung seluas 10,000 m² disiapkan dalam hanya 15 hari bekerja—satu perlima masa yang diperlukan untuk bumbung konkrit.

5 Kelebihan O&M dan Retrofitting

Panel menyokong berat seorang untuk penyelenggaraan; karat atau kerosakan setempat boleh diatasi dengan menggantikan panel individu tanpa membongkar keseluruhan bumbung. Pemasangan semula pemasangan fotovoltaik atau ventilator paksi memerlukan tetulang struktur yang minimum, memastikan kos pengubahsuaian sangat rendah. Panel yang dibuang adalah 100% boleh dikitar semula sebagai keluli dan boleh dicairkan semula dan digulung semula.

6 Keselamatan Kebakaran dan Kelebihan Alam Sekitar

Substrat bersalut warna tidak mudah terbakar; apabila dipasangkan dengan penebat bulu batu Kelas A, ia memenuhi penarafan tahan api 0.5 jam yang diperlukan untuk kemudahan perindustrian. Pengeluaran dan pemasangan tidak menjana serpihan pembinaan, mengurangkan pelepasan sisa pepejal sebanyak 90% berbanding bumbung konkrit dan memenuhi piawaian pensijilan bangunan hijau antarabangsa.

Analisis Perbandingan dengan Produk Serupa

1 Perbandingan dengan Bumbung Konkrit

Bumbung konkrit mempunyai berat mati dan kos asas yang tinggi, memerlukan 3-6 bulan pembinaan basah di tapak, tidak boleh dibengkokkan untuk memuatkan cengkerang grid melengkung, dan mengalami keretakan dan kebocoran yang tidak dapat dipulihkan dari semasa ke semasa. Sebaliknya, Panel Bumbung Keluli Beralun untuk Bangunan Struktur ini ringan, menawarkan masa pembinaan yang singkat, boleh dibengkokkan ke dalam bentuk tersuai dan membolehkan pembaikan kebocoran yang mudah.

2 Perbandingan dengan Bumbung Aluminium-Magnesium-Manganese (Al-Mg-Mn)

Walaupun Al-Mg-Mn menawarkan kalis air yang unggul sedikit, kos bahan unitnya melebihi 40% lebih tinggi daripada keluli bersalut warna, dan kekerasannya yang lebih rendah menjadikannya terdedah kepada kemek daripada objek yang jatuh; di bawah tekanan angin standard dan keadaan menghakis, keluli bersalut Al-Zn berprestasi sama baik sambil menawarkan kecekapan kos yang jauh lebih unggul.

3 Perbandingan dengan Jubin Tanah Liat/Jubin Asbestos

Jubin tanah liat terlalu berat untuk bumbung struktur keluli rentang panjang dan hanya sesuai untuk bangunan konkrit bata bertingkat rendah; jubin asbestos mengalami ketahanan yang lemah dan kerapuhan yang tinggi, dan—disebabkan peraturan alam sekitar yang mengharamkan asbestos—dilarang dalam projek di luar negara, manakala keluli bersalut warna mematuhi sepenuhnya dan menawarkan rintangan hentaman yang unggul.

Aliran Kerja Pemprosesan Terpiawai

1 Pemeriksaan Masuk Bahan Mentah

Sahkan laporan bahan pengilang asal dan laporan ujian salutan zink untuk gegelung keluli tergalvani celup panas atau Al-Zn; gunakan tolok ketebalan salutan untuk semakan titik di tapak nilai AZ dan periksa permukaan untuk calar, lompang salutan atau bintik pengoksidaan putih; kembalikan bahan mentah yang tidak patuh terus ke kilang keluli.

2 Membuka gegelung, Menjajarkan dan Memberi Makan

Gunakan kren overhed untuk memuatkan gegelung pada uncoiler hidraulik; uncoiler meratakan jalur keluli pada kelajuan tetap, menggunakan sistem penjajaran fotoelektrik untuk mengekalkan sisihan dalam ±2mm, menghalang panel senget semasa membentuk.

3 Multi-pass Roll Forming

Panel kelim pusingan dibentuk menggunakan 12 set penggelek dengan lebar tumpang tindih 50mm dikhaskan di tepi; panel jahitan berdiri menggunakan 16 set penggelek pembentuk khusus untuk mencipta sambungan lelaki dan perempuan yang saling mengunci, memastikan kelegaan jahitan ≤0.3mm.

4 Pemotongan Hidraulik panjang tetap

Potong mengikut panjang yang ditentukan berdasarkan lukisan; panel standard (≤12m) dipotong untuk pengangkutan jalan raya, manakala panel lebih panjang dipotong mengikut bahagian; tepi yang dipotong dibuang dan dilegakan tekanan untuk mengelakkan kakisan pada masa hadapan di tapak pemotongan.

5 Pemeriksaan Produk Siap Komprehensif

Ukur lebar liputan yang berkesan, ketinggian rusuk, dan ketebalan panel, dan lekatan filem cat semakan spot; panel jahitan berdiri menjalani ujian tegangan jahitan tambahan untuk memastikan kapasiti beban angin yang saling mengunci memenuhi piawaian.

6 Pembungkusan & Penghantaran Perlindungan

Filem pelindung PE telus digunakan pada permukaan panel untuk mengelakkan calar pengangkutan; Panel Bumbung Keluli Beralun untuk Bangunan Struktur dicantum silang dan diletakkan di atas blok asas kayu pepejal; spesifikasi (jenis profil, panjang, ID projek) ditanda semburan pada bahagian luar; dan untuk pesanan pengangkutan laut, pembalut regangan kalis air tambahan digunakan.

7 Pembuatan Aksesori Tersuai

Selepas membelah gegelung induk keluli bersalut warna, komponen seperti penutup rabung, berkelip, longkang, dan penutup hujung dibuat menggunakan mesin lentur CNC; jejari lentur diseragamkan kepada tiga kali ganda ketebalan panel untuk mengelakkan keretakan atau mengelupas cat semasa lenturan.

8 Bekalan Aksesori Komprehensif

Skru penoreh sendiri bergalvani celup panas, pencuci EPDM, kurungan gelongsor dan pita pengedap dibungkus secara individu mengikut jenis dan dihantar dalam kelompok yang sama dengan panel bumbung, memastikan konsistensi dalam salutan aksesori dan kemasan cat.

Parameter prestasi utama

1. Parameter Dimensi Panel

2. Indeks Teknikal Substrat & Salutan

Gred Substrat: TS280 (kawasan biasa), TS350 (kawasan tekanan angin tinggi)

Kekuatan Tegangan: 380~520MPa

Pekali Pengembangan Terma: 1.2×10⁻⁵/℃

Filem Kering Cat Permukaan: PE 20-25μm, HDP 25-30μm, PVDF 25-35μm

Berat Rujukan: 0.5mm=4.0kg/㎡, 0.6mm=4.8kg/㎡

3. Parameter Penyokong Angin & Terma

Rintangan Angin: 0.55~1.0kPa tekanan angin asas dengan tetulang Z purlin

Julat Slip Sokongan Gelongsor: ±25mm

Parameter Bulu Batu: Ketumpatan 100-150kg/m³, Kelas A kalis api

HAISHENG Perkhidmatan Penghantaran Sehenti

1 Penyesuaian & Pemilihan Pra-jualan

Berdasarkan keadaan projek tempatan—termasuk tekanan angin, beban salji, kelas kakisan dan kod keselamatan kebakaran—kami menyediakan penyelesaian padanan percuma untuk profil bumbung, salutan dan lapisan penebat, mengurangkan risiko kerja semula masa hadapan yang berkaitan dengan kalis air atau rintangan angin.

2 Perlindungan Logistik merentas sempadan

Pembungkusan khas kalis lembapan, kedap udara untuk pengangkutan laut termasuk pelindung sudut dan pemisahan panel keratan untuk mengelakkan kerosakan daripada semburan garam lautan dan ubah bentuk permukaan.

3 Sokongan Teknikal & Waranti Selepas jualan

Panduan pemasangan jauh disediakan dalam bahasa Cina dan Inggeris; waranti salutan substrat selama 15 tahun untuk kawasan pedalaman dan 8 tahun untuk kawasan pantai; waranti kemasan cat berdasarkan hayat perkhidmatan salutan tertentu; dan bekalan aksesori gantian seumur hidup.

Soalan Lazim

1 Adakah kemasan fluorokarbon (PVDF) wajib untuk projek pantai?

Untuk tapak dalam jarak 5km dari pantai atau di taman industri kimia, substrat AZ275 digabungkan dengan kemasan fluorokarbon PVDF adalah wajib; untuk kawasan 5–20km dari pantai dengan semburan garam lembut, substrat AZ275 dengan kemasan HDP (High Durability Polyester) boleh digunakan untuk mengimbangi kos dan jangka hayat.

2 Bolehkah Panel Bumbung Keluli Beralun untuk Bangunan Berstruktur digunakan untuk bumbung rangka ruang melengkung?

Untuk bumbung melengkung dengan jejari lebih daripada 50m, panel lapped 900 jenis boleh digunakan pada tahap yang terhad; untuk permukaan melengkung yang kompleks dengan jejari yang lebih ketat, panel jahitan berdiri jenis 470 adalah wajib untuk mengelakkan ubah bentuk, retak atau kebocoran pada sambungan pusingan.

3 Bolehkah seseorang memilih antara penghalang wap dan membran bernafas kalis air?

Gunakan penghalang wap untuk bahagian dalam yang terdedah kepada kelembapan, dan membran bernafas kalis air untuk bahagian luar yang terdedah kepada hujan; di kawasan yang mempunyai kelembapan yang tinggi dan hujan yang kerap, kedua-dua lapisan mesti dipasang, manakala bagi gudang yang mudah dan kering, kedua-duanya boleh ditinggalkan sepenuhnya.
