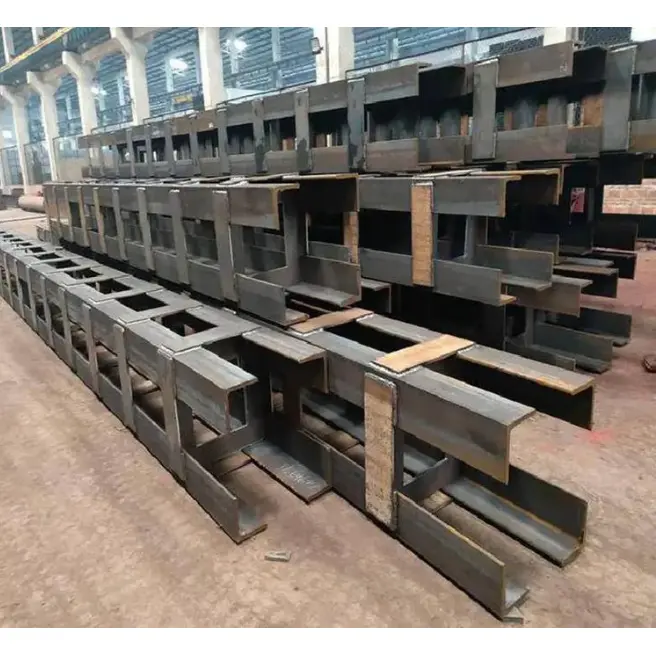

HAISHENGbekalan disesuaikanLajur Keluli Struktur Berbentukpenyelesaian untuk projek yang lajur persegi, bulat atau rasuk H konvensional tidak dapat memenuhi reka letak seni bina, keperluan sambungan atau keadaan galas beban dengan secukupnya. Dengan menggabungkan reka bentuk keratan rentas yang fleksibel dengan fabrikasi ketepatan, lajur ini menyediakan cara praktikal untuk menyepadukan prestasi struktur dengan penggunaan ruang yang cekap.
Lajur Keluli Berstruktur Berbentuk ialah anggota galas beban menegak tersuai yang direka bentuk dengan keratan rentas bukan standard. Tidak seperti lajur konvensional, ia boleh direka bentuk kepada bentuk L, berbentuk T, salib, poligon, bahagian pembolehubah, melengkung atau konfigurasi khusus projek yang lain. Fleksibiliti ini menjadikannya sangat berharga untuk membina sudut, tiang dinding tersembunyi, ruang seni bina yang tidak teratur, struktur rentang besar dan kawasan yang tertakluk kepada pemuatan sipi atau berbilang arah.
Bagi jurutera, arkitek, kontraktor, dan pasukan perolehan, memilih lajur yang betul bukan sekadar memilih keluli dengan kekuatan yang mencukupi. Geometri, arah sambungan, ketepatan fabrikasi, keperluan seismik, perlindungan kakisan, keadaan pemasangan, dan penggunaan ruang keseluruhan juga mesti dipertimbangkan. Lajur berbentuk kejuruteraan yang betul boleh menangani faktor ini sebagai sebahagian daripada penyelesaian struktur bersepadu.
1. Apakah Lajur Keluli Struktur Berbentuk?
4. Apakah Bahan dan Parameter Prestasi yang Penting?
5. Bagaimanakah Tiang Keluli Berstruktur Berbentuk Dihasilkan?
6. Di manakah Tiang Keluli Struktur Berbentuk Digunakan?
7. Bagaimanakah Ia Dibandingkan dengan Lajur Konvensional?
8. Bagaimanakah Pembeli Harus Memilih Lajur yang Tepat?
Lajur Keluli Struktur Berbentuk ialah anggota struktur menegak yang keratan rentasnya direka khusus di luar format keratan H segi empat tepat, bulat atau standard biasa. Ia mungkin dihasilkan dengan memasang plat keluli, bahagian struktur, bahagian berongga, atau paip keluli dan menyambungkannya melalui proses kimpalan dan fabrikasi terkawal.
Tujuan utama adalah untuk menyelesaikan masalah struktur atau seni bina yang tidak dapat ditangani dengan cekap oleh lajur standard. Sebagai contoh, lajur yang diletakkan di sudut bangunan mungkin perlu kekal rata dengan dua dinding dan bukannya menonjol ke ruang dalaman yang boleh digunakan. Lajur berbentuk L boleh menangani keadaan ini sambil mengekalkan laluan beban yang diperlukan.
Begitu juga, lajur tengah yang menerima rasuk dari pelbagai arah mungkin mendapat manfaat daripada konfigurasi salib. Bahagian pembolehubah dan lajur melengkung juga boleh menyokong fasad seni bina tersendiri di mana profil konvensional yang berterusan sukar untuk disepadukan.
Mengikut spesifikasi produk HAISHENG, konfigurasi tipikal termasuk berbentuk L, berbentuk T, salib, poligon, komposit, bahagian pembolehubah dan lajur melengkung. Reka bentuk boleh dibangunkan mengikut lukisan pembinaan, keadaan tapak, titik sambungan, dan keperluan galas beban khusus projek.
Geometri bangunan yang berbeza memerlukan penyelesaian struktur yang berbeza. Konfigurasi berikut adalah antara pilihan yang paling berguna untuk pembinaan keluli bukan standard:
| Konfigurasi | Aplikasi Biasa | Faedah Utama |
|---|---|---|
| Lajur Berbentuk L | Sudut bangunan dan persimpangan dinding | Sesuai rapat dengan dinding dan mengurangkan halangan dalaman |
| Lajur Berbentuk T | Pusat dinding, koridor dan lokasi tepi | Menyediakan sokongan seimbang semasa menyepadukan dengan susun atur dinding |
| Lajur Salib | Teras struktur pusat dan sambungan rasuk berbilang arah | Memudahkan sambungan dari pelbagai arah |
| Lajur Berbentuk Z | Pelan lantai yang tidak teratur dan zon struktur khusus | Menyesuaikan diri dengan susunan spatial yang kompleks |
| Lajur Poligon | Struktur seni bina dan projek rentang besar | Menggabungkan geometri tersuai dengan keperluan struktur |
| Lajur Bahagian Pembolehubah | Struktur bertingkat tinggi dan fasad seni bina | Membenarkan dimensi bahagian berubah mengikut pemuatan atau reka bentuk |
| Lajur Melengkung | Fasad melengkung dan projek seni bina tersendiri | Menyokong keperluan visual dan geometri yang kompleks |
Konfigurasi yang paling sesuai harus ditentukan melalui pengiraan kejuruteraan struktur dan bukannya dipilih semata-mata untuk penampilan. Geometri keratan rentas, ketebalan plat, ketinggian lajur, keadaan pemuatan, butiran sambungan dan kod reka bentuk yang berkenaan semuanya mempengaruhi reka bentuk akhir.
Kelebihan yang paling jelas ialah fleksibiliti geometri. Daripada memaksa susun atur bangunan untuk menampung lajur standard, jurutera boleh menyesuaikan lajur dengan struktur. Ini amat berguna untuk sudut, persimpangan dinding, aras lantai berperingkat, pelan tidak teratur dan kawasan pemasangan terhad.
Apabila lajur boleh disepadukan ke dalam dinding, ia boleh mengurangkan jumlah kawasan lantai yang boleh digunakan yang hilang kepada unjuran struktur. Ini boleh menjadi berharga dalam bangunan kediaman, ruang komersial, kemudahan awam, dan struktur pasang siap di mana kecekapan perancangan dalaman adalah penting.
Lajur berbentuk khas boleh menyediakan berbilang permukaan sambungan untuk rasuk, pendakap dan anggota struktur lain. Konfigurasi bentuk salib, sebagai contoh, boleh direka bentuk untuk situasi di mana anggota struktur berkumpul dari beberapa arah.
Dengan melaraskan lebar anggota badan, ketebalan plat dan keratan rentas keseluruhan, jurutera boleh mengubah suai pengedaran bahan struktur dan mempengaruhi kekakuan pada paksi yang berbeza. Ini menjadikan lajur berbentuk berguna untuk projek dengan keadaan pemuatan menegak, sisi atau sipi yang luar biasa.
Banyak aktiviti fabrikasi yang kompleks boleh diselesaikan sebelum penghantaran. Memotong, memasang, mengimpal, meluruskan, pemesinan akhir, lampiran plat, pemeriksaan dan rawatan permukaan boleh diselaraskan dalam persekitaran pembuatan terkawal. Ini boleh mengurangkan jumlah fabrikasi yang diperlukan di tapak pembinaan.
Pemilihan bahan hendaklah sepadan dengan pengiraan struktur projek, keadaan persekitaran, keperluan suhu dan piawaian yang berkenaan. HAISHENG menyenaraikan Q235B dan Q355B sebagai pilihan bahan utama, dengan Q355NL dan Q355GJ tersedia untuk keperluan suhu rendah atau seismik tinggi tertentu.
| Parameter | Spesifikasi Biasa |
|---|---|
| Bahan Utama | Q235B, Q355B |
| Pilihan Bahan Khas | Q355NL, Q355GJ |
| Ketebalan Pinggan / Anggota Badan | Kira-kira 8–60 mm bergantung pada reka bentuk |
| Lebar Tunggal Anggota | Kira-kira 100–600 mm bergantung pada konfigurasi |
| Panjang Segmen Biasa | 9 m atau 12 m; pembinaan bersegmen untuk ketinggian yang lebih tinggi |
| Kelurusan Lajur | ≤ L/1000 |
| Sisihan Dimensi Keratan Rentas | Kira-kira ±2–3 mm |
| Ketebalan Plat Asas | Kira-kira 16–60 mm |
| Julat Bolt Anchor | M20–M64 mengikut reka bentuk |
Sebagai rujukan, Q235B biasanya digunakan untuk aplikasi struktur standard, manakala Q355B memberikan kekuatan hasil yang lebih tinggi dan sesuai untuk aplikasi struktur yang lebih berat, bertingkat tinggi dan menuntut. Pemilihan bahan hendaklah sentiasa disahkan berdasarkan keperluan kejuruteraan projek dan kod struktur tempatan.
Untuk perlindungan kakisan, penyediaan permukaan dan pemilihan salutan adalah sama penting. Sistem biasa mungkin termasuk letupan pukulan ke Sa2.5 diikuti dengan primer yang kaya dengan zink, salutan perantaraan dan lapisan atas. Untuk persekitaran yang lebih agresif, seperti aplikasi pantai, galvanizing hot-dip juga boleh dipertimbangkan.
Pengilangan ketepatan amat penting kerana geometri bukan standard meninggalkan ruang yang lebih sedikit untuk kesilapan fabrikasi yang tidak terkawal. Aliran kerja pembuatan biasa merangkumi peringkat berikut:
Untuk sambungan struktur kritikal, ujian tidak merosakkan boleh dimasukkan ke dalam pelan kawalan kualiti. HAISHENG menentukan kimpalan Gred I dan ujian ultrasonik 100% untuk sambungan rasuk-lajur utama dan kimpalan sambatan utama dalam konfigurasi yang berkenaan.
Kepelbagaian geometri tersuai menjadikan lajur ini sesuai untuk projek di mana bahagian struktur standard sukar untuk disepadukan.
Ia amat berguna apabila keperluan struktur dan keperluan seni bina bertindih. Daripada menganggap lajur sebagai bahagian komoditi standard, keseluruhan ahli boleh direka bentuk sebagai sebahagian daripada sistem struktur bangunan.
| Ciri | Lajur Keluli Struktur Berbentuk | Bahagian H konvensional | Bahagian Berongga Pekeliling |
|---|---|---|---|
| Fleksibiliti Keratan Rentas | Sangat tinggi; geometri tersuai | Geometri piawai | Geometri bulatan piawai |
| Integrasi Dinding | Cemerlang untuk susun atur yang dipilih | Sederhana | Sederhana |
| Sambungan Berbilang Arah | Boleh direka bentuk untuk berbilang arah sambungan | Lebih sesuai secara semula jadi untuk paksi ortogonal primer | Sambungan boleh diatur di sekeliling bahagian tetapi mungkin memerlukan perincian khusus |
| Kebolehsuaian Senibina | Cemerlang | Sederhana | bagus |
| Bahagian Pembolehubah | Tersedia | Terhad tanpa fabrikasi tambahan | Mungkin tetapi memerlukan fabrikasi tersuai |
| Penggunaan Biasa | Struktur kompleks dan tidak standard | Bingkai keluli konvensional | Lajur terdedah dan aplikasi struktur khusus |
Perbandingan ini tidak bermakna lajur berbentuk sentiasa unggul. Bahagian standard kekal sangat menjimatkan dan berkesan apabila geometrinya sepadan dengan projek. Nilai Lajur Keluli Struktur Berbentuk muncul apabila profil konvensional mencipta kompromi dalam ruang, sambungan, bentuk seni bina atau prestasi struktur.
Bagi kontraktor, jurutera struktur dan pasukan perolehan yang mencari pengilang atau pembekal China, beberapa faktor perlu disahkan sebelum membuat pesanan.
Pengilang yang boleh dipercayai harus dapat menterjemah lukisan kejuruteraan ke dalam proses fabrikasi terkawal sambil mengekalkan kebolehkesanan daripada bahan mentah melalui komponen siap.
Tujuan utamanya adalah untuk menyediakan lajur galas beban yang boleh menyesuaikan diri dengan susun atur seni bina, keperluan sambungan luar biasa, ruang terhad, pemuatan sipi atau rangka kerja struktur kompleks di mana lajur standard tidak sesuai.
ya. Keratan rentas, dimensi, gred keluli, ketebalan plat, ketinggian, plat sambungan, pengeras, plat asas dan rawatan permukaan boleh disesuaikan mengikut lukisan kejuruteraan dan keperluan projek.
Q235B dan Q355B adalah pilihan biasa. Bergantung pada keadaan projek, Q355NL atau Q355GJ boleh dipertimbangkan untuk aplikasi suhu rendah atau seismik tinggi tertentu.
Ia boleh digunakan dalam struktur bertingkat tinggi dan beban berat apabila direka bentuk dengan betul. Reka bentuk akhir hendaklah disahkan melalui pengiraan struktur dan mematuhi kod bangunan yang berkenaan.
ya. Bergantung pada persekitaran, pilihan perlindungan boleh termasuk sistem salutan berbilang lapisan atau galvanizing hot-dip. Rawatan yang sesuai hendaklah dinyatakan mengikut keadaan pendedahan dan keperluan projek.
Maklumat berguna termasuk lukisan struktur, dimensi lajur, jenis keratan rentas, gred keluli, kuantiti, panjang yang diperlukan, butiran sambungan, rawatan permukaan, keperluan pemeriksaan, destinasi penghantaran dan piawaian yang berkenaan.
A Lajur Keluli Struktur Berbentukmenawarkan penyelesaian yang berkesan apabila profil keluli konvensional tidak dapat memenuhi keperluan struktur, seni bina dan penggunaan ruang secara serentak. Daripada lajur sudut berbentuk L dan lajur dinding berbentuk T kepada konfigurasi keratan salib, poligon, melengkung dan pembolehubah, geometri tersuai membolehkan sistem struktur menyesuaikan diri dengan projek dan bukannya memaksa projek menyesuaikan diri dengan profil standard. Bagi pembeli yang mencari pengilang China yang boleh dipercayai dan pembekal struktur keluli sehenti, HAISHENG menyediakan fabrikasi tersuai berdasarkan lukisan, keperluan bahan, butiran sambungan, spesifikasi dimensi, keperluan pemeriksaan dan keperluan rawatan permukaan. Jika anda merancang projek struktur keluli bukan standard dan memerlukan dimensi lajur yang disesuaikan, perundingan teknikal atau sebut harga projek,hubungi kamiuntuk membincangkan keperluan anda dan membangunkan penyelesaian Lajur Keluli Struktur Berbentuk yang sesuai.
