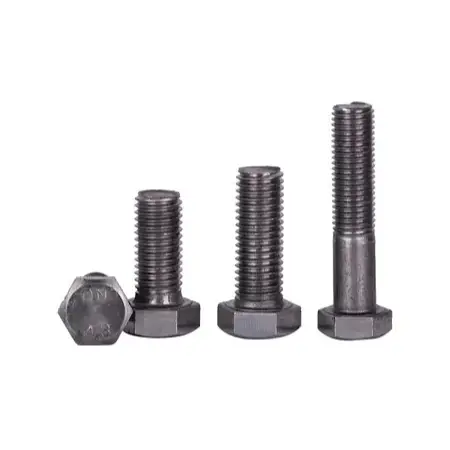

Bolt Sambungan Keluli Standard untuk Pembinaan

Definisi Asas dan Konfigurasi Standard

Piawaian Berkenaan: GB/T 5780 (Kelas C – gred kasar/komersial), GB/T 5782 (Kelas A/B – gred ketepatan/tapis)

I. Definisi Produk

1. Penerangan

Bolt sambungan keluli standard untuk pembinaan adalah pengikat tujuan umum yang digunakan untuk sambungan sekunder dan penetapan sementara. Mereka tidak memerlukan pramuat reka bentuk; sebaliknya, ia memindahkan beban melalui rintangan ricih batang bolt dan tekanan galas pada permukaan sentuhan komponen yang disambungkan. Mereka dikategorikan mengikut ketepatan pembuatan kepada dua jenis utama: Kelas C (gred kasar/komersial) dan Kelas A/B (gred ketepatan/dimurnikan).

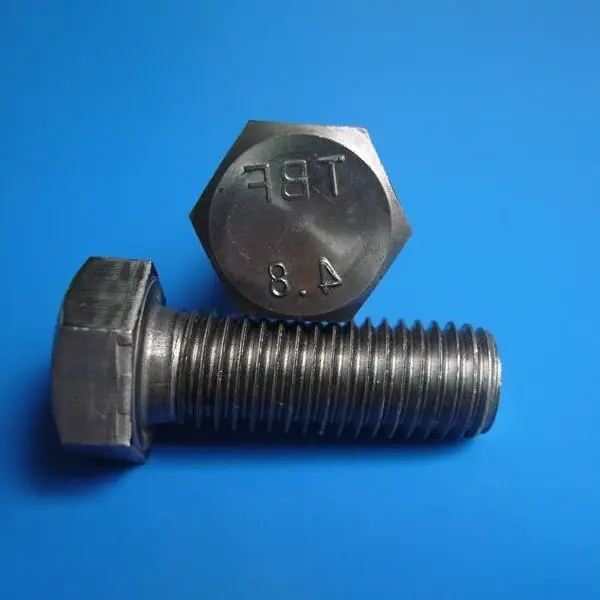

2. Gred Kekuatan

Gred biasa: 4.6, 4.8, dan 5.6. Kekuatan mereka jauh lebih rendah daripada bolt berkekuatan tinggi; ia tidak boleh digunakan dalam sambungan galas beban utama atau sambungan tertakluk kepada beban dinamik berselang-seli.

3. Bahan Biasa

Badan utama diperbuat daripada keluli karbon rendah atau Q235, menawarkan keberkesanan kos yang tinggi dan kemudahan pemprosesan.

4. Julat Spesifikasi

Diameter nominal: M10, M12, M16, M20, M22, M24; panjang nominal: 30–200 mm (boleh disesuaikan atas permintaan).

Butiran Klasifikasi

Bolt Kelas C (Gred Kasar/Komersial): Dicirikan oleh ketepatan pembuatan yang lebih rendah, toleransi shank yang lebih besar, dan kelegaan yang lebih besar dalam lubang bolt; ia membenarkan pemasangan di tapak yang mudah dan merupakan jenis yang paling banyak digunakan dalam projek kejuruteraan.

Bolt Kelas A/B (Gred Ketepatan/Tapis): Dicirikan oleh ketepatan tinggi dan kelegaan muat ketat, memastikan pengagihan beban seragam; biasanya digunakan untuk pangkalan peralatan dan sambungan penyambung ketepatan.

II. Konfigurasi Perhimpunan Standard

Pemasangan standard untuk bolt sambungan pembinaan: 1 bolt + 1 nat hex + 1 mesin basuh rata; pencuci spring boleh ditambah bergantung pada keadaan operasi tertentu. 1. Badan bolt standard dengan kepala heksagon; mempunyai benang kasar standard dan batang pepejal tanpa bahagian diameter kecil.

2. kacang hex padanan standard; benang dijajarkan untuk pengancing yang selamat.

3. Pencuci rata (standard): Diletakkan di bawah kepala nat atau bolt untuk meningkatkan kawasan galas dan mengelakkan kerosakan permukaan semasa mengetatkan.

4. Pencuci spring (pilihan): Dipasang di kawasan yang tertakluk kepada getaran untuk menyediakan penguncian anjal; berfungsi hanya untuk mengelakkan longgar dan tidak meningkatkan kapasiti galas beban struktur.

Konfigurasi pemasangan standard:

· Asas: 1 bolt + 1 nat + 1 mesin basuh rata (paling biasa)

· Anti longgar: 1 bolt + 1 nat + 1 mesin basuh rata + 1 mesin basuh spring

III. Rawatan Permukaan

1. Oksida biasa / hitam: Untuk persekitaran dalaman yang kering; kos terendah.

2. Galvanizing hot-dip: Untuk persekitaran luar, terdedah, lembap atau menghakis; tahan karat dan tahan lama.

3. Elektroforesis / Lukisan: Kemasan hiasan dengan perlindungan kakisan asas; biasa digunakan untuk kandang dan pagar.

IV. Senario Aplikasi

1. Pemasangan sementara dan penetapan komponen.

2. Sambungan untuk struktur sekunder seperti pagar, tangga, platform penyelenggaraan, pelapisan bumbung/dinding, dan penyokong paip.

3. Struktur tambahan yang ringan dan unsur hiasan tidak menanggung beban.

V. Mata Tambahan

1. Pemasangan: Boleh diketatkan menggunakan sepana manual atau elektrik standard; tiada keperluan khusus untuk pengetatan awal, pengetatan akhir atau kawalan tork.

2. Ciri-ciri: Membolehkan untuk pemasangan dalam lubang yang sedikit besar; mudah untuk memasang / membuka dan boleh digunakan semula; terdedah kepada longgar dalam persekitaran getaran tinggi.

3. Sekatan: Dilarang sama sekali sebagai pengganti bolt berkekuatan tinggi dalam sambungan galas beban kritikal, seperti untuk rasuk keluli, tiang atau galang kren.

Apakah kelebihan utama Bolt Sambungan Keluli Standard untuk Pembinaan?

1. Kos rendah, mudah diperoleh dan serba boleh.

2. Tiada alat khusus diperlukan; pemasangan boleh dilakukan dengan sepana manual standard.

3. Kekuatan rendah dan pramuat rendah; rintangan lemah terhadap getaran dan gelincir.

4. Boleh berulang kali dibongkar dan dipasang semula; pemasangan dan penyingkiran adalah mudah.

5. Terdedah kepada ubah bentuk di bawah beban; tidak sesuai untuk sambungan galas beban primer dalam struktur keluli.

Membezakan Sorotan

I. Kelebihan Teras

1. Kos rendah dan kecekapan kos yang tinggi

Bahan mentah dan proses pembuatan untuk bolt sambungan pembinaan standard ini adalah mudah, menghasilkan harga seunit jauh lebih rendah daripada bolt berkekuatan tinggi; ia mengurangkan kos dengan ketara apabila digunakan untuk sambungan sekunder yang meluas atau penetapan sementara.

2. Pemasangan mudah dengan keperluan peralatan yang minimum

Tidak memerlukan sepana tork yang ditentukur atau peralatan pengetatan akhir khusus; manual standard atau sepana elektrik sudah memadai. Proses ini mengelakkan langkah yang rumit seperti pengetatan awal, pengetatan akhir atau pemeriksaan semula tork, menjadikannya mudah untuk dipelajari dan dilaksanakan.

3. Kebolehsuaian yang tinggi dan toleransi pemasangan

Kelegaan yang besar antara bolt dan lubang (biasa bolt kasar Gred C) membolehkan pembesaran lubang kecil di tapak dan pelarasan penjajaran, memudahkan pemasangan komponen. Pemasangan boleh dilakukan dalam mana-mana orientasi spatial tanpa zon akses terhad.

4. Pemasangan/pembukaan fleksibel dan kebolehgunaan semula

Direka bentuk untuk mengelakkan kerosakan struktur, bolt ini mudah ditanggalkan dan dipasang semula, menawarkan kadar pusing ganti yang tinggi; ia amat sesuai untuk pemasangan sementara, kawasan yang memerlukan penyelenggaraan yang kerap, atau komponen tertakluk kepada pengubahsuaian dan penggantian masa hadapan.

5. Konfigurasi ringkas dan pengurusan di tapak yang mudah

Pemasangan standard hanya terdiri daripada bolt, nat, dan mesin basuh rata. Dengan komponen yang lebih sedikit, terdapat risiko ketidakpadanan atau kehilangan yang lebih rendah, memudahkan penyimpanan inventori dan pengurusan permintaan di tapak.

II. Kelemahan Relatif

1. Tiada pramuat reka bentuk; rintangan yang lemah terhadap gelinciran dan getaran

Pemindahan beban bergantung semata-mata pada penguncian benang; ia mudah dilonggarkan di bawah beban dinamik atau getaran berulang dan dilarang sama sekali untuk digunakan dalam sendi galas beban utama atau kritikal keletihan.

2. Gred kekuatan rendah

Kebanyakannya Gred 4.6 atau 4.8; kapasiti galas beban tegangan dan ricih mereka jauh lebih rendah daripada bolt berkekuatan tinggi Gred 8.8 atau 10.9, menjadikannya tidak sesuai untuk beban berat atau momen lentur yang ketara. 3. Kekakuan Sambungan Lemah

Di bawah beban, komponen mengalami gelinciran dan ubah bentuk yang lebih besar, gagal memenuhi keperluan ketegaran untuk sambungan struktur keluli utama.

III. Ringkasan Kriteria Pemilihan

1. Utamakan Bolt Biasa untuk: Penetapan sementara, struktur sekunder (pagar, kurungan, pelapisan, dll.), aplikasi beban statik, dan lokasi tanpa keperluan rintangan gelincir yang tinggi.

2. Pilih Bolt Kekuatan Tinggi untuk: Sambungan sambungan kekal yang melibatkan elemen galas beban utama (rasuk, tiang, rasuk kren, kekuda, dll.), beban dinamik, keperluan kekukuhan tinggi dan keperluan rintangan gelincir yang tinggi.

Proses Pembinaan Di Tapak

Standard Berkenaan: GB 50205-2020. Terpakai pada bolt biasa Kelas C (kasar) dan Kelas A/B (ketepatan); meliputi dua senario: penetapan sementara dan sambungan struktur kekal.

I. Persediaan Pembinaan

1. Pengesahan Bahan: Semak spesifikasi bolt, panjang, gred kekuatan dan rawatan permukaan. Minta padanan kacang, pencuci rata dan pencuci spring mengikut keperluan; simpannya dengan teratur dan lindungi benang daripada kerosakan.

2. Penyediaan Alat: Sepana manual standard, sepana elektrik, pengisar sudut, fail dan penanda; tiada peralatan penentukuran tork diperlukan.

3. Pemeriksaan Komponen: Bersihkan permukaan sambungan untuk mengeluarkan habuk, minyak dan karat yang longgar. Periksa celah penyambung plat; jika jurang berlebihan, pasang plat shim mengikut spesifikasi.

4. Pemeriksaan Penjajaran Lubang: Sahkan penjajaran lubang bolt. Penyatuan semula kecil dibenarkan untuk bolt Kelas C, tetapi pemotongan gas untuk membesarkan lubang adalah dilarang sama sekali; sisihan yang berlebihan memerlukan tindakan pembaikan (cth., mengisi dan menggerudi semula).

II. Kedudukan Komponen dan Penetapan Sementara

1. Angkat dan selaraskan komponen keluli; laraskan paksi, ketinggian, dan kerataan; selamat dengan sokongan sementara.

2. Kencangkan kedudukan sementara menggunakan sebilangan kecil bolt atau pin hanyut untuk mengelakkan anjakan keseluruhan.

III. Sisipan Bolt

1. Masukkan bolt dengan bebas; mengekalkan orientasi yang konsisten; jangan paksa mereka masuk dengan memalu.

2. Urutan pemasangan: Kepala bolt → Permukaan plat komponen → Pencuci rata → (Pencuci spring, jika diperlukan) → Permukaan plat komponen lain → Nat. 3. Hujung terbelah pencuci spring tidak boleh terletak rata pada permukaan galas; ini memastikan fungsi anti-melonggarkan.

IV. Operasi Pengikat

1. Urutan pengikat: Untuk kumpulan bolt pada sambungan, ketatkan secara simetri dari tengah ke luar; untuk sambungan sambatan yang panjang, teruskan dari tengah ke arah kedua-dua hujung untuk mengelakkan plat meleding atau pengagihan tegasan tidak sekata.

2. Keperluan pengikat: Ketatkan sehingga permukaan plat bersentuhan rapat; pengetatan sederhana sudah memadai. Tiada keperluan khusus untuk pengetatan awal, pengetatan akhir, atau had tork, dan kawalan ketat pramuat juga tidak diperlukan.

3. Untuk susunan bolt berbilang baris, ketatkan setiap bolt secara individu dan berurutan; pastikan tiada bolt terlepas atau kurang diketatkan.

V. Kemasan Penampilan dan Perlindungan Kerja Selesai

1. Selepas mengikat, bersihkan serpihan dan lebihan pemfailan logam dari sekitar sendi.

2. Semak panjang benang terdedah; standardnya ialah 2–3 utas. Gantikan dengan bolt dengan panjang yang sesuai jika bahagian yang terdedah terlalu panjang atau terlalu pendek.

3. Sapukan cat anti-karat sentuhan pada benang dan kawasan yang terdedah akibat pemotongan atau hentaman.

4. Lindungi sendi yang telah siap daripada hentaman berat atau gangguan luaran.

VI. Pemeriksaan dan Penerimaan Kualiti

1. Pemeriksaan visual yang menyeluruh

· Bolt, nat dan pencuci semuanya ada dan dipasang dengan betul, tanpa bahagian yang hilang atau tidak sejajar;

· Permukaan sambungan sesuai dengan ketat tanpa jurang yang kelihatan;

· Benang terdedah mengukur 2–3 utas, memenuhi piawaian kualiti visual;

· Tiada kesan tukul atau kerosakan benang.

2. Pemeriksaan fungsional

Lakukan pemeriksaan mengejut yang disasarkan di kawasan yang tertakluk kepada getaran untuk memastikan tiada kelonggaran berlaku.

VII. Larangan Pembinaan

1. Melarang keras membesarkan atau mencipta lubang melalui pemotongan atau pembakaran gas;

2. Melarang keras menggantikan bolt berkekuatan tinggi dengan bolt biasa pada sambungan galas beban primer;

3. Pencuci spring tidak boleh dipasang ke belakang atau ditinggalkan;

4. Di kawasan yang kerap mengalami getaran, bolt biasa tidak boleh digunakan sebagai satu-satunya cara sambungan galas beban. Proses Dipermudahkan

Penyediaan pembinaan → Penjajaran komponen dan penetapan sementara → Kemasukan bolt + pemasangan pencuci dan nat → Pengetatan simetri → Pemeriksaan protrusi benang + sentuhan anti-karat → Pemeriksaan penerimaan

Parameter Prestasi Utama

Piawaian: GB/T 5780, GB/T 5782, GB/T 3098.1; dikelaskan kepada bolt Kelas C (kasar) dan bolt Kelas A/B (ketepatan); gred kekuatan biasa: 4.6, 4.8, 5.6.

I. Bahan Asas dan Kekerasan

1. Bahan biasa: Keluli karbon rendah, Q235

2. Rawatan permukaan: Kemasan biasa, oksida hitam, galvanizing hot-dip, elektroforesis

3. Kekerasan Rockwell (HRC)

1. Gred 4.6/4.8: ≤28 HRC

2. Gred 5.6: 22–32 HRC

II. Sifat Mekanikal (Nilai Minimum)

Nota: Bolt biasa tidak tertakluk kepada pramuat reka bentuk; pemindahan beban bergantung pada tindakan ricih dan galas.

III. Toleransi Dimensi dan Benang

1. Ketepatan Benang

1. Bolt Kelas C (Kasar): 8g (toleransi besar, kelegaan ketara antara bolt dan dinding lubang; paling biasa digunakan di tapak)

2. Bolt Kelas A/B (Ketepatan): 6g (ketepatan tinggi, kelegaan muat minimum)

2. Toleransi Panjang: Panjang nominal ±2 mm

3. Kelurusan Batang: ‰ (setiap mille)

IV. Parameter Pembinaan dan Pemasangan

1. Unjuran Benang: 2–3 utas yang mengunjur melepasi nat selepas diketatkan dianggap boleh diterima

2. Aksesori Pemasangan

1. Standard: Pencuci rata; mesin basuh spring ditambah untuk komponen bergetar (hanya berfungsi untuk mengelakkan longgar; tidak meningkatkan kapasiti galas beban)

3. Keperluan Lubang

1. Bolt Kelas C (Kasar): Pembesaran lubang kecil di tapak menggunakan fail dibenarkan; pembesaran melalui pemotongan gas adalah dilarang sama sekali

2. Bolt Kelas A/B (Ketepatan): Pembesaran lubang adalah dilarang sama sekali untuk memastikan ketepatan yang sesuai

V. Ciri-ciri Prestasi

1. Rintangan Slip: Tiada pramuat; rintangan gelinciran lemah pada permukaan sentuhan; tidak sesuai untuk sambungan yang tertakluk kepada beban dinamik berselang-seli atau getaran yang kuat

2. Kebolehgunaan semula: Boleh dibongkar dan digunakan semula beberapa kali

3. Kekakuan Sambungan: Kekakuan yang agak rendah; terdedah kepada ubah bentuk gelincir di bawah beban

VI. Skop Permohonan

1. Bolt Sambungan Keluli Standard untuk Pembinaan: Ditujukan hanya untuk penetapan sementara, struktur sekunder dan komponen tambahan beban statik

2. Penggunaan Terlarang: Tidak boleh digunakan untuk sambungan galas beban utama seperti sambungan rasuk ke lajur rangka keluli, rasuk kren, atau kekuda rentang panjang; tidak boleh menggantikan bolt berkekuatan tinggi

Soalan Lazim

S1: Apakah perbezaan antara bolt Kelas C dan Kelas A/B?

A: Baut Kelas C adalah gred kasar/komersial dengan toleransi batang yang lebih besar dan kelegaan yang lebih besar antara bolt dan dinding lubang. Ia adalah jenis yang paling banyak digunakan untuk penetapan sementara dan struktur sekunder kerana ia membenarkan pelarasan penjajaran lubang kecil di tapak. Baut kelas A/B ialah gred ketepatan/tapis dengan kelegaan muat ketat dan pengagihan beban seragam, digunakan untuk tapak peralatan dan sambungan penyambung ketepatan.

S2: Bolehkah bolt biasa digunakan dan bukannya bolt berkekuatan tinggi?

J: Tidak. Bolt biasa (Gred 4.6/4.8/5.6) tidak mempunyai pramuat reka bentuk, kekuatan rendah dan rintangan yang lemah terhadap gelinciran dan getaran. Ia dilarang sama sekali untuk digunakan dalam sambungan galas beban utama seperti sambungan rasuk-ke-tiang keluli, galang kren dan kekuda rentang panjang. Bolt berkekuatan tinggi (Gred 8.8/10.9) mesti digunakan untuk semua sambungan struktur kritikal.

S3: Apakah tujuan mesin basuh spring?

J: Pencuci spring menyediakan penguncian elastik untuk mengelakkan longgar di bawah getaran. Ia dipasang di antara mesin basuh rata dan nat. Untuk aplikasi beban statik standard, mesin basuh rata sahaja sudah memadai. Untuk peralatan bergetar, struktur bersebelahan kren atau keadaan beban dinamik, pencuci spring disyorkan tetapi masih tidak memberikan prestasi anti-longgar yang sama seperti pra-tegangan bolt berkekuatan tinggi.

S4: Bolehkah bolt biasa digunakan semula?

A: Ya. Tidak seperti bolt kekuatan tinggi ricih tork, bolt biasa boleh ditanggalkan dan digunakan semula beberapa kali tanpa menjejaskan kapasiti galas bebannya, dengan syarat benang dan batangnya tidak rosak. Ini menjadikan ia sesuai untuk pemasangan sementara, pusat akses penyelenggaraan dan komponen tertakluk kepada pengubahsuaian masa hadapan.

S5: Bagaimana untuk memilih antara kemasan biasa, oksida hitam dan galvanizing hot-dip?

J: Kemasan biasa / oksida hitam hanya sesuai untuk persekitaran dalaman yang kering. Galvanizing hot-dip diperlukan untuk pendedahan luar, keadaan lembap, atau persekitaran yang menghakis; ia menyediakan 8-10 tahun rintangan kakisan. Untuk aplikasi hiasan dengan perlindungan kakisan asas, salutan elektroforesis tersedia.
