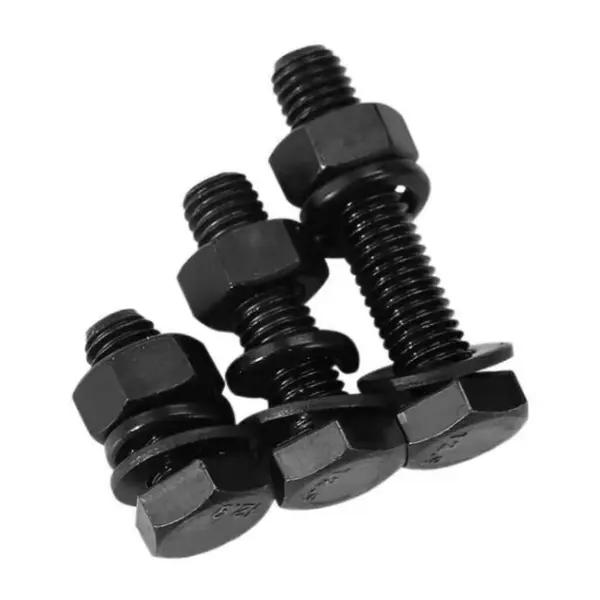

Bolt Kekuatan Tinggi untuk Sambungan Keluli Struktur

Bolt Kekuatan Tinggi untuk Sambungan Keluli Struktur ialah komponen pengancing prategasan yang paling banyak digunakan dalam kejuruteraan struktur keluli moden. Berbeza daripada bolt berkekuatan tinggi jenis twist-ricih, ia tidak mempunyai alur berleher. Daya pra-tegangan digunakan dengan tepat melalui kaedah tork atau kaedah sudut putaran. Produk dibahagikan kepada dua gred kekuatan arus perdana： 8.8 dan 10.9. Mereka boleh mencapai dua kaedah sambungan: jenis geseran dan jenis mampatan, dan sesuai untuk pelbagai keadaan pembinaan seperti persekitaran dalaman, luar, pantai dan menghakis.

Rangkaian penuh bolt berkekuatan tinggi HAISHENG mematuhi piawaian kebangsaan untuk pengeluaran dan ujian. Mereka mempunyai stok yang mencukupi dan mempunyai spesifikasi yang lengkap. Mereka secara langsung boleh memenuhi keperluan pembelian dan penyesuaian kelompok pelbagai kilang struktur keluli, jambatan, kekuda, dan bangunan bertingkat tinggi. Mereka dilengkapi dengan data ujian lengkap untuk memastikan pematuhan penerimaan projek.

I. Piawaian Perlaksanaan

Bahagian ini, Bolt Kekuatan Tinggi untuk Sambungan Keluli Struktur, mematuhi piawaian kebangsaan semasa untuk pembinaan struktur keluli dan pembuatan produk. Keseluruhan proses pengeluaran, ujian, dan penerimaan dijalankan mengikut peraturan. Piawaian pelaksanaan teras adalah seperti berikut:

1. Piawaian pembuatan produk: GB/T 1228 - 1231

2. Piawaian penerimaan pembinaan kejuruteraan: GB 50205 - 2020

II. Definisi Asas Produk dan Senario Aplikasi

2.1 Definisi Teras Produk

Set sambungan bolt berkekuatan tinggi heksagon besar ialah pengikat pra-tegasan khusus untuk struktur keluli. Ia menggunakan struktur kepala heksagon standard tanpa alur leher kilasan dan struktur kepala bolt ricih. Semasa pembinaan, daya pra-tegangan piawai digunakan melalui kaedah tork atau kaedah sudut pusingan. Beban dihantar melalui daya geseran antara permukaan sentuhan logam kepingan, tekanan galas skru, dan ricih skru. Ia dibahagikan kepada dua mod sambungan: jenis geseran dan jenis tekanan, dan sesuai untuk kebanyakan nod galas beban struktur keluli.

2.2 Gred Kekuatan dan Syarat Berkenaan

Mengikut perbezaan dalam keadaan galas beban kejuruteraan， Bolt Kekuatan Tinggi untuk Sambungan Keluli Struktur dibahagikan kepada dua gred arus perdana， padanan tepat senario pembinaan berbeza untuk mengelakkan lebihan prestasi atau masalah kapasiti galas yang tidak mencukupi：

1. Gred 10.9： Sesuai untuk nod galas beban kunci teras bagi struktur keluli seperti rasuk dan tiang, tiang dan rasuk, kekuda keluli, dan jambatan, dengan kapasiti galas yang kuat dan rintangan keletihan yang sangat baik.

2. Gred 8.8： Sesuai untuk nod galas beban sekunder bagi struktur keluli ringan, sokongan peralatan, dan struktur kepungan bangunan, dengan prestasi kos tinggi dan keserasian dengan projek beban ringan konvensional

2.3 Bahan Biasa dan Pengenalan Produk

Semua produk diproses oleh pelindapkejutan dan pembajaan keluli aloi berkualiti tinggi. Bahannya stabil， dan sifat mekanikal memenuhi piawaian. Tidak ada kekurangan bahan atau keluli campuran yang lebih rendah. Ia memenuhi keperluan perkhidmatan kejuruteraan jangka panjang:

1. bolt gred 10.9： Bahan utama ialah 20MnTiB， ​​35VB； nat dan mesin basuh yang sepadan diperbuat daripada keluli 35CrMo， 45#

2. bolt gred 8.8： Bahan utama ialah keluli 45#， 40Cr； nat dan mesin basuh yang sepadan diperbuat daripada keluli 45#

3. Pengenalan Produk： Badan bolt diukir dengan 10.9S/8.8S， dan nat yang sepadan diukir dengan 10H/8H. Pengenalan jelas dan tahan haus, memudahkan pengisihan spesifikasi di tapak dan pengesahan kualiti

2.4 Spesifikasi Biasa dan Perkhidmatan Tersuai

Spesifikasi standard diliputi dalam stok untuk projek kejuruteraan arus perdana. Penyesuaian juga disokong untuk projek bukan standard untuk memenuhi keperluan pembinaan khas：

1. Diameter nominal： M16, M20, M22, M24, M27, M30

2. Panjang nominal： 40mm hingga 240mm

3. Perkhidmatan tersuai： Spesifikasi ultra panjang, panjang khas bukan standard, dan bolt serasi toleransi khas boleh diproses untuk menyambung pelbagai projek struktur keluli berbentuk khas

III. Konfigurasi Set Lengkap Standard

Semua Bolt Kekuatan Tinggi HAISHENG untuk Sambungan Keluli Struktur ialah set lengkap yang dipasang di kilang. Gabungan tetap tidak dibuka atau dicampur, mengelakkan isu kualiti pembinaan yang disebabkan oleh pemasangan yang salah atau peninggalan komponen di tapak pembinaan. Set sambungan lengkap termasuk: 1 bolt + 1 nat + 2 mesin basuh rata berkekuatan tinggi.

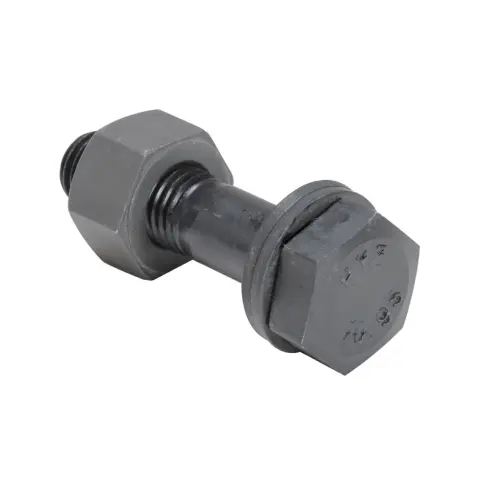

1. Bolt besar heksagon berkekuatan tinggi: Reka bentuk kepala heksagon standard, badan berulir penuh, boleh digunakan secara universal untuk struktur, serasi dengan alat pembinaan konvensional, dengan serba boleh yang sangat kuat

2. Nat berkekuatan tinggi: Struktur heksagon menebal, dengan benang yang tepat padan dengan bolt, mengunci dengan kuat dan tidak mudah tergelincir

3. Pencuci rata berkekuatan tinggi: Dipasang secara berasingan di bawah kepala bolt dan pada kedua-dua belah nat semasa pembinaan, mengagihkan tekanan dengan berkesan, mencegah kerosakan pada asas struktur keluli semasa mengetatkan

IV. Proses Rawatan Permukaan

Untuk memenuhi keperluan persekitaran pembinaan yang berbeza untuk anti-karat, rintangan haus dan anti-gelincir, kami menawarkan tiga penyelesaian rawatan permukaan matang. Jabatan pembelian boleh terus memilih jenis berdasarkan syarat projek:

1. Rawatan memfosfatkan dan menghitam: Sesuai untuk bengkel kering dalaman dan projek struktur keluli dalaman. Ia mempunyai pekali geseran yang stabil, prestasi kos yang tinggi, dan merupakan pilihan arus perdana untuk struktur keluli awam dan perindustrian.

2. Rawatan galvanizing hot-dip: Sesuai untuk persekitaran luar, luar, lembap pantai dan kakisan ringan. Ia mempunyai prestasi anti-karat yang sangat baik. Selepas tergalvani, permukaan dibuang secara seragam untuk memastikan penglibatan skru licin dan tidak terhalang.

3. Rawatan Dacromet: Sesuai untuk kakisan teruk, kelembapan tinggi, dan kawasan loji kimia, dan lain-lain. Ia menggabungkan prestasi anti-karat yang unggul dengan prestasi anti-slip yang stabil, memanjangkan hayat perkhidmatan sendi.

V. Alat Penyokong Pembinaan dan Konfigurasi Bahan

5.1 Alat Pembinaan Khas

Bahagian ini: Bolt Kekuatan Tinggi untuk Sambungan Keluli Struktur serasi dengan jentera pembinaan piawai konvensional, tidak memerlukan peralatan khas yang disesuaikan, dengan itu mengurangkan kos pembinaan di tapak pembinaan: Sepana Kilas (untuk kedua-dua pengetatan awal dan akhir), Tolok Sudut, Tolok Ketebalan, Pen Penanda, Alat Pengisar Permukaan Sentuhan

5.2 Pembungkusan dan Dokumen Kilang

1. Spesifikasi Pembungkusan: Setiap kumpulan dibungkus sebagai satu set lengkap secara berasingan, dan dilarang sama sekali untuk menjual dalam kepingan atau mencampurkan kumpulan dan model. Ini memudahkan penyimpanan gudang, permintaan dan pemeriksaan inventori di tapak pembinaan.

2. Dokumen Sokongan: Setiap kumpulan produk disertakan dengan dokumen yang lengkap dan patuh yang boleh digunakan terus untuk pemeriksaan dan penerimaan projek, termasuk Sijil Pematuhan Produk, Laporan Ujian Prestasi Mekanikal, Laporan Ujian Pra-Ketegangan, Laporan Ujian Pekali Tork, Laporan Ujian Pekali Anti-Slip

VI. Kelebihan Produk Teras

Berbanding dengan bolt biasa, Bolt Kekuatan Tinggi untuk Sambungan Keluli Struktur mempunyai kelebihan ketara dari segi kestabilan struktur, hayat perkhidmatan dan keselamatan kejuruteraan, dengan berkesan menangani masalah kejuruteraan biasa seperti longgar, ubah bentuk dan gelongsor pada sambungan struktur keluli:

1. Sifat mekanikal yang stabil: Kekuatan tinggi dan keliatan yang baik, tahan terhadap ubah bentuk regangan dan patah di bawah beban jangka panjang, sesuai untuk beban berat dan keadaan beban berselang-seli

2. Prestasi anti-gelincir yang sangat baik: Daya pra-menegang yang mencukupi dan seragam, sentuhan ketat antara plat, dengan berkesan menghapuskan risiko gelongsor sendi

3. Rintangan seismik dan keletihan yang kuat: Tahan kepada getaran peralatan, getaran angin dan beban berselang-seli, sesuai untuk struktur keluli bertingkat tinggi dan berspan besar

4. Keselamatan keseluruhan yang tinggi： Pengagihan daya seragam pada sambungan, meningkatkan kestabilan keseluruhan struktur keluli dengan ketara, mengurangkan risiko kejuruteraan, dan meningkatkan pekali keselamatan

5. Keserasian pembinaan yang kukuh： Struktur standard, pemasangan yang mudah, sesuai untuk pembinaan struktur keluli kelompok besar-besaran, memendekkan tempoh pembinaan dan mengurangkan kos buruh

VII. Sorotan Pembezaan Produk

7.1 Perbandingan dengan 10.9 Gred Tork-Ricih Kekuatan Tinggi Bolt Kekuatan Teras

1. Kebolehsuaian ruang pembinaan adalah luas: Tidak perlu mengapit kepala berbentuk ekor, operasi satu sisi, rongga tertutup, nod sempit dan tersembunyi, dan struktur dalaman lajur jenis kotak semuanya boleh dibina secara normal, menyelesaikan masalah pembinaan nod kompleks, dan serba bolehnya jauh melebihi bolt jenis ricih kilasan.

2. Boleh dibaiki dan boleh digunakan semula: Tanpa struktur pecah leher yang merosakkan, ia biasanya boleh dibuka semasa penyelenggaraan kejuruteraan, pengubahsuaian, kerja semula atau pemasangan sementara; pasangan sambungan dengan penampilan yang layak, benang dan sifat mekanikal boleh digunakan semula, mengurangkan kos bahan habis guna kejuruteraan.

3. Julat pemilihan spesifikasi yang lebih besar: Boleh disesuaikan untuk diameter ultra-besar, spesifikasi ultra-panjang dan bukan standard, sesuai untuk plat berlamina ultra-tebal, beban yang sangat besar, dan nod khas, mengimbangi had bolt jenis ricih kilasan.

4. Keserasian mod daya dwi: Menyokong kaedah sambungan kedua-dua jenis geseran dan galas, nod beban statik beban berat boleh memilih jenis galas untuk meningkatkan kapasiti galas, sesuai untuk lebih banyak skim reka bentuk kejuruteraan.

Kelemahan relatif

1. Daya pra-tegangan bergantung pada tork dan kawalan sudut, dipengaruhi oleh ketepatan alat mesin, operasi manual, dan faktor persekitaran, ketepatan daya pra-tegangan sedikit lebih rendah daripada bolt jenis ricih kilasan, dan sisihan diskret sedikit lebih besar.

2. Pembinaan memerlukan pemeriksaan tork untuk setiap bolt, lebih banyak proses, dan prosedur penerimaan yang lebih rumit, keseluruhan pembinaan dan kecekapan penerimaan adalah lebih rendah daripada bolt jenis ricih kilasan.

3. Konfigurasi standard ialah satu bolt, satu nat, dua mesin basuh, lebih banyak aksesori, dan pengisihan dan kawalan tapak yang terperinci diperlukan, terdedah kepada ralat pengisihan.

VIII. Teknik Pembinaan Terpiawai

Disesuaikan dengan piawaian penerimaan GB 50205-2020, kaedah arus perdana adalah aplikasi tork untuk pembinaan, dan sambungan berketepatan tinggi boleh memilih kaedah sudut pusingan. Keseluruhan proses diseragamkan, boleh dikesan dan boleh disahkan.

8.1 Persediaan Pra-pembinaan

1. Pengesahan Bahan Teknikal: Sahkan lukisan pembinaan, spesifikasi bolt, gred kekuatan, daya pra-tegangan reka bentuk, pekali tork dan pekali anti-gelincir; gunakan dengan ketat kumpulan set sambungan lengkap yang sama dan melarang kumpulan dan campuran bercampur; tempah 3%-5% alat ganti mengikut jumlah penggunaan. Bolt disimpan di dalam gudang kering, dengan lengan pelindung dipasang pada benang, untuk mengelakkan karat dan pencemaran minyak.

2. Rawatan Permukaan Geseran： Melalui letupan pasir, letupan pukulan, pengisaran roda pasir, berkarat, dan lain-lain, keluarkan sepenuhnya cat, skala oksida, karat terapung, dan serpihan dari permukaan sentuhan plat; menjalankan ujian pensampelan untuk pekali anti-gelincir mengikut spesifikasi, dan hanya meneruskan pembinaan selepas memenuhi piawaian cuaca; dan apabila permukaan plat dihentikan dalam keadaan hujan, berhenti kerja.

3. Penentukuran Peralatan： Sepana tork pengetatan awal dan pengetatan akhir mesti ditentukur sebelum pembinaan dan digunakan dalam tempoh yang sah; sediakan angkup, pen penanda, alat pengembangan, dan instrumen sudut pusing.

4. Pemilihan Spesifikasi： Pilih spesifikasi yang sesuai berdasarkan jumlah ketebalan plat bertindan， dan kawal benang terdedah kacang menjadi 2-3 gigi selepas diketatkan， untuk mengelakkan panjang berlebihan atau benang pendek yang tidak memenuhi piawaian.

8.2 Pemasangan Komponen dan Sisipan Bolt

1. Mengangkat dan meletakkan komponen keluli, membetulkan paksi, ketinggian, dan menegak； apabila jurang antara plat lebih daripada 1mm, tambah pad ketebalan yang sepadan mengikut spesifikasi.

2. Gunakan bolt dan rivet sementara untuk penentududukan， dengan bilangan pemasangan sementara tidak kurang daripada 1/3 daripada jumlah lubang pada sambungan， dan sekurang-kurangnya 2 set.

3. Kemasukan bolt percuma, pengembangan pemotongan gas larangan, penukul untuk memasukkan secara paksa； jika sisihan kedudukan lubang melebihi standard, ia mesti diperbetulkan mengikut pelan teknikal khas.

4. Penempatan standard mesin basuh： Letakkan satu mesin basuh rata di bawah kepala bolt dan satu di sisi nat， pastikan ia diletakkan sama rata tanpa sebarang senget； arah pemasukan bolt di seluruh tapak hendaklah disatukan untuk memastikan pembinaan piawai.

8.3 Aliran Kerja Pengetatan Awal

1. Fungsi： Menghapuskan jurang dan isu salah jajaran, mengurangkan sisihan tork pengetatan akhir, dan memastikan pengetatan keseluruhan yang seragam.

2. Nilai Tork: Secara amnya, ambil 50% daripada tork pengetatan akhir.

3. Urutan Mengetatkan： Untuk sambungan bolt kumpulan， ketatkan simetri dari tengah ke pinggir； untuk jahitan sambungan panjang， maju dari tengah ke kedua-dua hujung.

4. Kawalan Pengenalan： Tandakan secara seragam selepas pengetatan awal， bezakan antara kawasan yang diketatkan dan yang tidak diketatkan； untuk nod yang dipasang pada hari yang sama， selesaikan operasi pengetatan awal dan akhir pada hari yang sama.

8.4 Kerja Teras Pengetatan Akhir

Kaedah Satu： Kaedah Tork

1. Kira tork pengetatan akhir mengikut formula T = K⋅P⋅d (K = pekali tork， P = daya pra-tegangan standard， d = diameter nominal bolt).

2. Gunakan sepana tork yang ditentukur， ketatkan setiap bolt mengikut nilai yang dikira， kawal sisihan tork dengan ketat dalam julat yang dibenarkan.

3. Urutan pengetatan kekal sama seperti pengetatan awal， dan selepas operasi， tandakannya untuk pengenalan， untuk memudahkan pemeriksaan dan pengesahan kualiti.

Kaedah Kedua： Kaedah Sudut Pusing

1. Selepas pengetatan awal, gunakan nat sebagai rujukan, putar nat mengikut keperluan reka bentuk dan spesifikasi, dan kawal daya pra-tegangan dengan tepat melalui sudut berpusing.

2. Pantau keseluruhan proses dengan instrumen sudut pusingan untuk memastikan ketepatan nilai sudut pusingan dan memenuhi keperluan pembinaan ketepatan tinggi.

Spesifikasi Pengendalian Pengecualian

Jika masalah seperti putaran bolt, gelinciran benang, atau ubah bentuk komponen berlaku semasa mengetatkan, segera hentikan operasi, gantikan keseluruhan kumpulan dengan set sambungan serba baharu, dan larang pengetatan berulang atau membaiki dan menggunakan semula bolt lama.

8.5 Pemeriksaan Semula Tork Khas

Selepas pengetatan akhir, sampel secara rawak dan periksa semula tork mengikut perkadaran yang ditentukan， dan tork yang diukur dianggap layak jika dalam julat sisihan yang dibenarkan; jika pemeriksaan semula gagal, kembangkan julat pemeriksaan dan jika masih tidak layak， kembalikan dan ganti semua untuk kerja semula untuk menghapuskan risiko kualiti.

8.6 Perlindungan Produk dan Pembinaan Khas dalam Keadaan Khas

1. Jangan berlanggar， tertakluk kepada pembakar suhu tinggi daripada kimpalan elektrik， atau pemotongan nyalaan nod yang sudah diketatkan untuk mengelakkan pengecilan daya pra-tegangan； untuk operasi kimpalan seterusnya， ambil langkah perlindungan penebat haba.

2. Untuk pembinaan suhu rendah, panaskan mesin terlebih dahulu untuk mengelakkan isu ketepatan tork; selepas hujan, tunggu sehingga permukaan geseran benar-benar kering sebelum meneruskan kerja.

3. Untuk sambungan sempit dan tersembunyi, gunakan sepana tork yang dikendalikan pendek terlebih dahulu untuk memastikan pembinaan dan pemeriksaan yang betul.

8.7 Perkara utama untuk penerimaan kualiti dan larangan pembinaan

1. Pemeriksaan visual yang komprehensif: Kedudukan pemasangan gasket adalah tepat, tanpa hilang atau condong; kacang terdedah oleh 2-3 gigi benang; tiada masalah longgar atau longgar.

2. Pengesahan data: Rekod penentukuran sepana, laporan pekali geseran, rekod pemeriksaan tork, dan rekod penerimaan projek yang disembunyikan adalah lengkap dan utuh, membolehkan pemeriksaan dan penerimaan lancar.

3. Larangan pembinaan mandatori: Dilarang sama sekali untuk mencampurkan pasangan sambungan daripada pengeluar dan kelompok yang berbeza; adalah dilarang sama sekali untuk menggunakan cat atau mortar pada permukaan geseran; adalah dilarang sama sekali untuk mengetatkan semula atau membaiki bolt yang tidak layak di tempat kejadian.

8.8 Aliran proses pembinaan yang mudah

Penyediaan pembinaan → Rawatan permukaan geseran → Pembetulan komponen + penetapan sementara → Kemasukan bolt → Pengetatan awal + penandaan → Pengetatan akhir + penandaan → Pemeriksaan semula pensampelan tork → Perlindungan produk siap → Penerimaan penyiapan

IX. Parameter prestasi teras

9.1 Bahan Mentah & Kekerasan

1. Gred 10.9 Bolt: 20MnTiB, 35VB, 42CrMo

2. Gred 8.8 Bolt: Keluli 45#, 40Cr

3. Nat & Pencuci: Keluli 45#, 35CrMo

4. Rawatan haba: Pelindapkejutan bersepadu + pembajaan suhu tinggi

5. Kekerasan Rockwell (HRC): Gred 10.9 bolt: 32～38; Bolt gred 8.8: 24～31; Kacang & Pencuci: 35～45

9.2 Sifat Mekanikal (Nilai Minimum)

9.3 Daya Pra-tegangan Piawai (Gred 10.9, Unit: kN)

Nota: Bolt kekuatan tinggi gred 8.8 tidak mempunyai daya pra-tegangan bersatu mandatori, dibina mengikut tork reka bentuk.

9.4 Pekali Tork

1. Julat standard: 0.110～0.150

2. Pekali variasi: ≤3%

3. Formula pengiraan: T=K⋅P⋅d (T=Tork pengetatan akhir, K=Pekali tork, P=Daya pra-tegangan, d=Diameter bolt nominal)

9.5 Toleransi Benang & Dimensi

1. Ketepatan benang: Bolt Kelas 6g, Nat Kelas 6H

2. Jumlah toleransi panjang bolt: ±2 mm

3. Kelurusan batang: ≤1‰

4. Tegak permukaan galas kacang: ≤1°

9.6 Prestasi Sambungan & Anti-gelincir

1. Pekali anti-gelincir (layanan letupan pasir/tembakan): μ≥0.45

2. Kaedah penyebaran tork pra-tegangan: ≤±10%

3. Mod daya: Sokong sambungan jenis geseran dan jenis galas

9.7 Parameter Anti-karat Permukaan

1. Memfosfatkan & menghitam: Ketebalan filem 5～15 μm, pekali geseran stabil untuk projek dalaman

2. Galvanizing hot-dip: Lapisan zink ≥85 μm, sesuai untuk persekitaran yang menghakis luar & pantai, penorehan semula benang diperlukan

3. Salutan dacromet: Ketebalan filem 6～10 μm, digunakan untuk keadaan kerja kakisan berat

9.8 Indeks Penerimaan Pemasangan Di Tapak

1. Konfigurasi mesin basuh: 1 mesin basuh di bawah kepala bolt + 1 mesin basuh pada bahagian nat, tiada pemasangan yang hilang atau terbalik

2. Standard yang layak: 2～3 benang lengkap terdedah di luar nat

3. Peraturan pengetatan: Pengetatan simetri dari pusat ke sekeliling untuk kumpulan bolt

4. Tork pengetatan awal: Kira-kira 50% daripada tork pengetatan akhir

X. Kelebihan Bekalan Kilang

1. Bekalan terus dari kilang sumber: HAISHENG telah terlibat secara mendalam dalam pengeluaran pengikat struktur keluli selama bertahun-tahun. Ia mempunyai barisan pengeluaran sendiri dan pasukan pemeriksaan kualiti, menghapuskan keperluan untuk orang tengah, dan pembelian pukal menawarkan keberkesanan kos yang lebih baik.

2. Penghantaran barang dalam stok yang stabil: Semua spesifikasi arus perdana sentiasa disimpan dalam stok, membolehkan respons pantas kepada penambahan segera dan penghantaran pesanan berskala besar, memastikan kemajuan jadual projek.

3. Pemeriksaan kualiti proses penuh dan kebolehkesanan: Dari kemasukan bahan mentah, pemprosesan rawatan haba kepada penghantaran produk siap, pelbagai pemeriksaan dijalankan sepanjang proses. Setiap kumpulan boleh menyediakan bahan pemeriksaan lengkap, menyokong kebolehkesanan untuk penerimaan projek.

4. Perkhidmatan sokongan tersuai: Ia menyokong penyesuaian spesifikasi bukan standard, penyesuaian rawatan permukaan, dan bekalan sehenti pesanan pukal kejuruteraan, menyelesaikan keperluan perolehan untuk pengikat struktur keluli secara menyeluruh.
