HAISHENGmenyediakan kejuruteraanLajur Paip Keluli Berongga Pekelilingpenyelesaian untuk bangunan keluli, kemudahan perindustrian, stadium, laluan pejalan kaki, jambatan, kanopi, dan struktur pasang siap. Dihasilkan daripada keluli berstruktur Q235B atau Q355B, lajur ini menggabungkan profil galas beban bulat dengan sambungan fleksibel dan pilihan perlindungan kakisan untuk aplikasi struktur yang menuntut.
Tiang paip keluli berongga bulat ialah anggota struktur menegak yang direka untuk memindahkan beban dari struktur atas ke asasnya. Bahagian bulat berongganya menyediakan pengagihan beban yang seimbang, prestasi mampatan paksi yang kuat, rintangan kilasan, dan rintangan angin yang agak rendah. Bergantung pada keperluan projek, lajur boleh dihasilkan daripada paip keluli lancar atau dikimpal dan disesuaikan dengan plat asas, pengaku, plat sambungan, bebibir, aksesori mengangkat dan salutan pelindung. Artikel ini menerangkan pembinaan, spesifikasi utama, proses pembuatan, kelebihan, aplikasi dan pertimbangan pemilihan mereka.
Jadual Kandungan
- Apakah Lajur Paip Keluli Berongga Pekeliling?
- Bagaimanakah Lajur Paip Keluli Berongga Pekeliling Dikonfigurasikan?
- Apakah Kelebihan Struktur Utama?
- Apakah Spesifikasi yang Perlu Dinilai oleh Pembeli?
- Bagaimanakah Tiang Paip Keluli Berongga Pekeliling Dihasilkan?
- Di manakah Tiang Paip Keluli Berongga Pekeliling Digunakan?
- Bagaimanakah Ia Berbanding dengan Lajur Keluli Lain?
- Bagaimanakah Pembeli Harus Memilih Lajur yang Tepat?
- Soalan Lazim
- Mengapa Bekerja dengan Pengeluar Profesional?

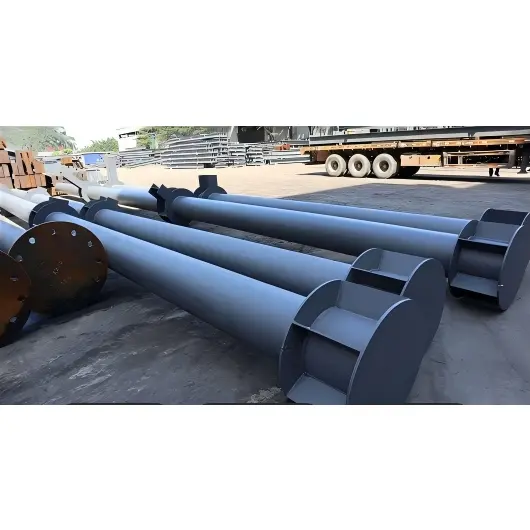

Apakah Lajur Paip Keluli Berongga Pekeliling?
Lajur Paip Keluli Berongga Pekeliling ialah komponen struktur menanggung beban menegak yang menampilkan keratan rentas silinder berongga. Ia biasanya dihasilkan daripada keluli struktur karbon atau keluli aloi rendah dan boleh dihasilkan sama ada sebagai paip lancar atau paip bergulung dan dikimpal.
Tidak seperti lajur keluli pepejal, konfigurasi berongga mengurangkan bahan yang tidak diperlukan sambil mengekalkan profil struktur yang kuat. Geometri bulat mengedarkan tegasan di sekeliling lilitan dan memberikan rintangan yang konsisten tanpa mengira arah pemuatan. Ini menjadikan reka bentuk amat berguna apabila lajur mungkin mengalami gabungan mampatan paksi, lenturan, kilasan, beban angin atau daya sipi.
Spesifikasi tipikal dinyatakan sebagaiφD × t × L, di mana D mewakili diameter luar, t mewakili ketebalan dinding, dan L mewakili panjang lajur. Contohnya, φ219 × 8 × 6000 menunjukkan diameter luar 219 mm, ketebalan dinding 8 mm dan panjang 6 m.
Bagaimanakah Lajur Paip Keluli Berongga Pekeliling Dikonfigurasikan?
Lajur paip struktur adalah lebih daripada tiub keluli. Untuk kebanyakan projek, pemasangan lengkap menggabungkan komponen sambungan dan tetulang yang membolehkan lajur disepadukan dengan asas, rasuk, sistem bumbung dan ahli struktur lain.
- Badan lajur:Paip keluli bulat utama dipilih mengikut diameter, ketebalan dinding, panjang, gred bahan dan beban reka bentuk.
- Plat asas:Plat keluli yang dikimpal yang memindahkan beban lajur ke asas melalui bolt penambat.
- Plat atau gelang pengeras:Tetulang digunakan di mana beban yang lebih tinggi atau rintangan lengkok tempatan diperlukan.
- Plat atas atau bebibir:Menyediakan titik sambungan untuk rasuk, kekuda, tiang atas atau komponen struktur lain.
- Plat sambungan dan corbel:Memudahkan sambungan rasuk-ke-lajur atau paip-ke-paip.
- Bolt berkekuatan tinggi:Digunakan untuk sambungan struktur berbolted yang ditentukan oleh reka bentuk kejuruteraan.
- Salutan pelindung:Sistem primer, perantaraan dan lapisan atas atau galvanizing boleh digunakan mengikut keadaan persekitaran.
Untuk struktur lebih panjang, bahagian individu juga boleh dicantumkan melalui konfigurasi sambungan yang dikimpal, bebibir atau lain-lain.
Apakah Kelebihan Struktur Utama?
Pengagihan Beban Seimbang
Keratan rentas bulat tidak mempunyai paksi kuat dan lemah konvensional. Geometrinya mengedarkan tekanan di sekeliling tiub, menjadikannya sesuai untuk struktur yang terdedah kepada beban dari arah yang berbeza.
Mampatan Kuat dan Prestasi Kilasan
Lajur paip kerap dipilih untuk aplikasi yang memerlukan kapasiti beban paksi yang besar dan rintangan kepada kesan kilasan. Bahagian berongga tertutup juga menyediakan kecekapan struktur yang berguna di mana kestabilan dan pemuatan berbilang arah adalah penting.
Pendedahan Angin Dikurangkan
Profil silinder yang diperkemas boleh mengurangkan rintangan aerodinamik berbanding dengan profil struktur sudut. Ciri ini boleh menjadi berharga untuk tiang terdedah dalam kanopi, laluan pejalan kaki, menara, struktur stadium dan pemasangan luar yang lain.
Pemasangan yang Cekap
Berbanding dengan beberapa alternatif struktur yang lebih berat, tiang keluli berongga boleh menawarkan hubungan kekuatan-ke-berat yang cekap. Pembuatan kilang plat asas, komponen sambungan, lubang, dan salutan pelindung juga boleh mengurangkan jumlah pemprosesan yang diperlukan di tapak pembinaan.
Fleksibiliti Senibina
Penampilan silinder licin berfungsi dengan baik apabila komponen struktur sengaja dilihat. Lajur pekeliling boleh menggabungkan fungsi struktur dan seni bina dalam bangunan komersial, kemudahan awam, struktur landskap dan projek perindustrian moden.
Apakah Spesifikasi yang Perlu Dinilai oleh Pembeli?
Memilih lajur struktur harus bermula dengan keperluan kejuruteraan dan bukannya hanya memilih diameter paip. Gred bahan, ketebalan dinding, panjang, konfigurasi sambungan, keadaan pemuatan, toleransi fabrikasi, dan persekitaran kakisan semuanya mempengaruhi spesifikasi akhir.
| Parameter | Maklumat Biasa | Mengapa Ia Penting |
|---|---|---|
| Gred Keluli | Q235B / Q355B | Menentukan kekuatan asas dan kesesuaian untuk beban struktur |
| Diameter Luar | lebih kurang φ89–φ1020 mm dan saiz tersuai | Mempengaruhi kapasiti beban, kestabilan, reka bentuk sambungan dan penampilan |
| Ketebalan Dinding | lebih kurang 4–50 mm | Menyokong kekuatan struktur dan rintangan lengkok tempatan |
| Panjang | Biasanya 6 m / 9 m / 12 m | Menentukan keperluan pengangkutan, pendirian dan sambungan |
| Jenis Pembuatan | Lancar atau dikimpal | Dipilih mengikut diameter, beban, keperluan fabrikasi, dan kos |
| Perlindungan Permukaan | Salutan cat atau galvanizing hot-dip | Membantu melindungi keluli daripada kakisan dalam persekitaran yang berbeza |
| Komponen Sambungan | Plat asas, bebibir, pengaku, bolt, corbel | Memastikan keserasian dengan keseluruhan sistem struktur |
Sebagai contoh, maklumat produk HAISHENG mengenal pasti Q235B dan Q355B sebagai gred bahan arus perdana dan menyediakan dimensi paip dalam format φD × t × L. Dimensi struktur sebenar hendaklah sentiasa ditentukan daripada pengiraan projek dan piawaian reka bentuk yang berkenaan.
Bagaimanakah Tiang Paip Keluli Berongga Pekeliling Dihasilkan?
Fabrikasi profesional menukar paip keluli atau plat kepada pemasangan struktur siap sedia untuk pengangkutan dan pemasangan. Proses pengeluaran terkawal membantu mengekalkan ketepatan dimensi, kualiti kimpalan, kelurusan dan perlindungan permukaan.
- Pemeriksaan bahan mentah:Gred keluli, dimensi, keadaan permukaan dan dokumentasi bahan yang berkaitan diperiksa.
- Memotong:Paip atau plat keluli dipotong mengikut panjang lajur yang diperlukan dan lukisan fabrikasi.
- Membentuk:Tiang kimpalan berdiameter besar boleh dihasilkan dengan menggulung plat keluli ke dalam bentuk silinder diikuti dengan kimpalan.
- Persediaan akhir:Hujung lajur boleh dimesin atau diserong untuk mencapai geometri sambungan yang diperlukan.
- Perhimpunan komponen:Plat asas, plat atas, pengaku, corbel, bebibir, dan plat sambungan diletakkan mengikut lukisan kejuruteraan.
- Kimpalan:Komponen dikimpal menggunakan prosedur fabrikasi yang sesuai, dengan ujian tidak merosakkan digunakan di mana perlu.
- Meluruskan dan membetulkan:Ubah bentuk kimpalan dan kelurusan lajur diperiksa dan diperbetulkan apabila perlu.
- Pemprosesan lubang:Lubang bolt dan utiliti digerudi atau diproses ke dimensi dan lokasi tertentu.
- Rawatan permukaan:Karat dan skala kilang boleh dikeluarkan melalui letupan sebelum primer dan salutan pelindung digunakan.
- Pemeriksaan akhir:Dimensi, sambungan, kimpalan, keadaan salutan, tanda dan pembungkusan diperiksa sebelum penghantaran.
Untuk tiang berdiameter besar, pembinaan yang dikimpal memberikan fleksibiliti yang lebih besar dalam diameter dan ketebalan dinding. Lajur paip lancar, sementara itu, boleh berguna di mana pembinaan lancar dan keperluan dimensi tertentu diutamakan.
Di manakah Tiang Paip Keluli Berongga Pekeliling Digunakan?
Gabungan prestasi struktur dan geometri silinder bersih membolehkan lajur ini berfungsi untuk tujuan kejuruteraan dan seni bina.
- Loji industri:Digunakan sebagai sokongan struktur menegak di kilang dan kemudahan pengeluaran.
- Stadium dan venue yang luas:Sesuai untuk struktur di mana pemuatan berbilang arah dan penampilan seni bina adalah penting.
- Laluan pejalan kaki dan kanopi:Profil licin menyediakan penyelesaian praktikal untuk sokongan luaran yang terdedah.
- Bangunan pasang siap:Komponen buatan kilang boleh memudahkan pemasangan dan meningkatkan koordinasi pembinaan.
- Jambatan dan struktur perbandaran:Berkenaan dengan jeti terpilih, ahli sokongan, tiang pagar dan struktur yang berkaitan.
- Seni bina landskap:Lajur silinder boleh memberikan sokongan struktur sambil mengekalkan penampilan visual yang bersih.
- Struktur bertingkat tinggi:Ahli CHS yang lebih besar boleh direka bentuk untuk beban menegak dan gabungan yang besar.
Bagaimanakah Ia Berbanding dengan Lajur Keluli Lain?
Profil struktur yang berbeza berfungsi untuk tujuan kejuruteraan yang berbeza. Oleh itu, bahagian berongga bulat harus dinilai mengikut keperluan projek dan bukannya dianggap sebagai pengganti universal untuk bahagian H atau bahagian berongga segi empat sama/segi empat tepat.
| Ciri | Bahagian Berongga Pekeliling | Bahagian Berongga Segiempat/Segiempat | Keluli Bahagian H |
|---|---|---|---|
| Keratan Rentas | Bulat dan berongga | Segi empat atau segi empat tepat dan berongga | Buka profil berbentuk H |
| Gelagat Pelbagai Arah | Seimbang di sekeliling bahagian | Bergantung pada geometri bahagian | Kapak kuat dan lemah adalah berbeza |
| Rintangan Kilasan | Tingkah laku bahagian tertutup yang kuat | Tingkah laku bahagian tertutup yang baik | Secara umumnya kurang cekap dalam kilasan |
| Pendedahan Angin | Profil silinder diperkemas | Lebih banyak profil sudut | Buka profil bebibir dan web |
| Rupa Senibina | Licin dan silinder | Penampilan geometri yang bersih | Penampilan struktur konvensional |
| Aplikasi Biasa | Rentang besar, struktur terdedah, tiang, sokongan seni bina | Bangunan, bingkai, sokongan peralatan | Bingkai berbilang tingkat dan sistem struktur berat |
Bahagian yang sesuai bergantung pada pengiraan struktur, keperluan sambungan, keadaan fabrikasi, ketersediaan bahan, belanjawan projek dan piawaian bangunan yang berkenaan.
Bagaimanakah Pembeli Harus Memilih Lajur yang Tepat?
Bagi pasukan perolehan, jurutera, kontraktor dan fabrikasi struktur keluli, spesifikasi teknikal yang jelas boleh mengurangkan masalah komunikasi dan kelewatan sebut harga dengan ketara.
- Tentukan beban reka bentuk:Sediakan beban paksi, momen lentur, kesan kilasan, beban angin, keadaan seismik dan maklumat reka bentuk lain yang berkaitan.
- Sahkan dimensi:Nyatakan diameter luar, ketebalan dinding, panjang dan toleransi dimensi yang diperlukan.
- Pilih gred bahan:Q235B dan Q355B adalah pilihan biasa, manakala gred akhir harus mematuhi keperluan reka bentuk projek.
- Tentukan butiran sambungan:Sediakan dimensi plat asas, susunan bolt anchor, keperluan bebibir, lokasi sambungan rasuk dan butiran pengeras.
- Pertimbangkan persekitaran:Persekitaran luar, lembap, pantai atau agresif secara kimia mungkin memerlukan perlindungan kakisan yang dipertingkatkan.
- Sahkan keperluan pemeriksaan:Bincangkan pemeriksaan dimensi, pemeriksaan kimpalan, ujian tidak merosakkan, ketebalan salutan dan dokumentasi sebelum pengeluaran.
- Logistik pelan:Pertimbangkan panjang lajur, sekatan pengangkutan, titik angkat, pembahagian, pembungkusan dan urutan pemasangan.
Pakej lukisan atau spesifikasi terperinci membolehkan pengilang menentukan laluan fabrikasi dan konfigurasi sambungan yang paling sesuai. Pembeli juga boleh menyemak komponen keluli struktur untuk memahami cara lajur berintegrasi dengan unsur keluli fabrikasi lain.
Soalan Lazim
Apakah bahan yang biasa digunakan untuk tiang paip keluli berongga bulat?
Keluli struktur Q235B dan Q355B biasanya ditentukan untuk lajur ini. Bahan akhir hendaklah dipilih mengikut pengiraan struktur, piawaian yang berkenaan, keadaan persekitaran dan keperluan projek.
Apakah perbezaan antara tiang paip lancar dan dikimpal?
Lajur lancar dihasilkan daripada paip keluli lancar dan tidak mempunyai kimpalan membujur. Tiang yang dikimpal terbentuk daripada plat keluli dan dicantum dengan kimpalan. Pembinaan yang dikimpal memberikan fleksibiliti yang lebih besar untuk diameter besar dan ketebalan dinding yang disesuaikan, manakala paip lancar boleh memberi kelebihan untuk diameter dan keperluan struktur tertentu.
Bolehkah tiang paip keluli berongga bulat disesuaikan?
ya. Bergantung pada keupayaan fabrikasi dan keperluan kejuruteraan, diameter, ketebalan dinding, panjang, plat asas, sambungan atas, pengeras, plat sambungan, lubang bolt, lug angkat, konfigurasi sambungan dan rawatan permukaan boleh disesuaikan.
Bagaimanakah perlindungan kakisan dikendalikan?
Pilihan biasa termasuk letupan pukulan diikuti dengan sistem primer, perantaraan dan lapisan atas. Galvanizing hot-dip juga boleh dipertimbangkan untuk aplikasi yang sesuai, terutamanya di mana perlindungan kakisan yang dipertingkatkan diperlukan.
Adakah tiang paip bulat sesuai untuk struktur luar?
Ia boleh digunakan dalam aplikasi luar seperti kanopi, laluan pejalan kaki, struktur landskap, kemudahan perbandaran, dan sistem keluli terdedah lain apabila dimensi lajur, reka bentuk struktur, sambungan, dan sistem perlindungan kakisan ditentukan dengan sewajarnya.
Apakah maklumat yang perlu disediakan semasa meminta sebut harga?
Maklumat berguna termasuk kuantiti, gred keluli, diameter luar, ketebalan dinding, panjang, lukisan sambungan, butiran plat asas, keperluan rawatan permukaan, piawaian pemeriksaan, destinasi dan jadual penghantaran yang dijangkakan. Lukisan struktur amat membantu untuk projek tersuai.
Mengapa Bekerja dengan Pengeluar Profesional?
Lajur struktur mesti berfungsi sebagai sebahagian daripada sistem galas beban yang lengkap, jadi pemilihan produk harus melibatkan lebih daripada membandingkan harga paip. Ketepatan pembuatan, kualiti kimpalan, butiran sambungan, perlindungan permukaan, prosedur pemeriksaan, pembungkusan dan penyelarasan penghantaran semuanya mempengaruhi hasil projek akhir.
HAISHENG membekalkan tiang paip keluli berongga bulat menggunakan keluli struktur Q235B atau Q355B dan menyokong konfigurasi fabrikasi termasuk plat asas, pengeras, plat sambungan, bolt berkekuatan tinggi dan salutan pelindung. Untuk keperluan khusus projek, pembeli boleh menyediakan lukisan, dimensi, maklumat pemuatan, kuantiti dan keadaan aplikasi supaya konfigurasi lajur yang sesuai boleh dinilai.
Merancang projek struktur keluli atau mendapatkan sumber tiang struktur tersuai?Kongsi lukisan dan keperluan teknikal anda dengan HAISHENG hari ini. Untuk pemilihan bahan, butiran fabrikasi, konfigurasi sambungan, sokongan sebut harga dan perancangan penghantaran,hubungi kamiuntuk membincangkan projek anda dengan pasukan HAISHENG.
