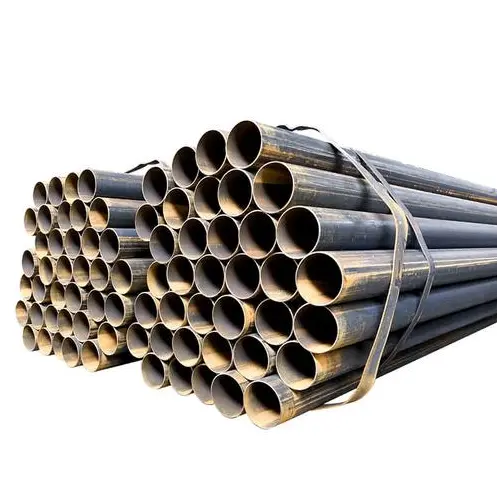

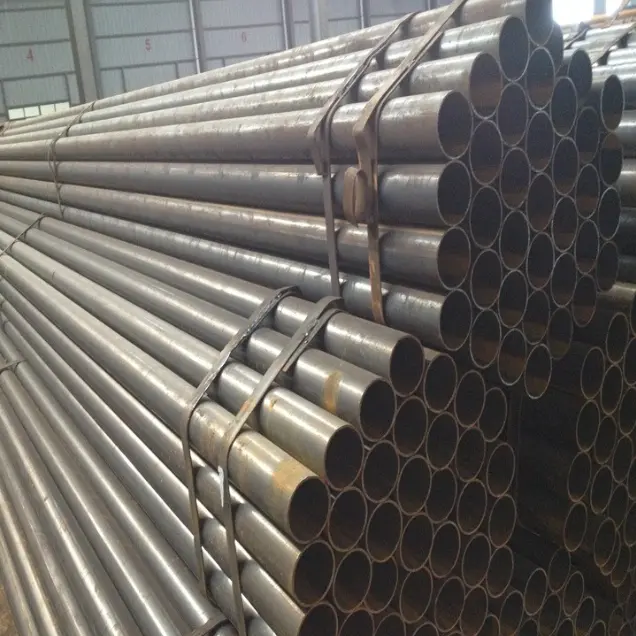

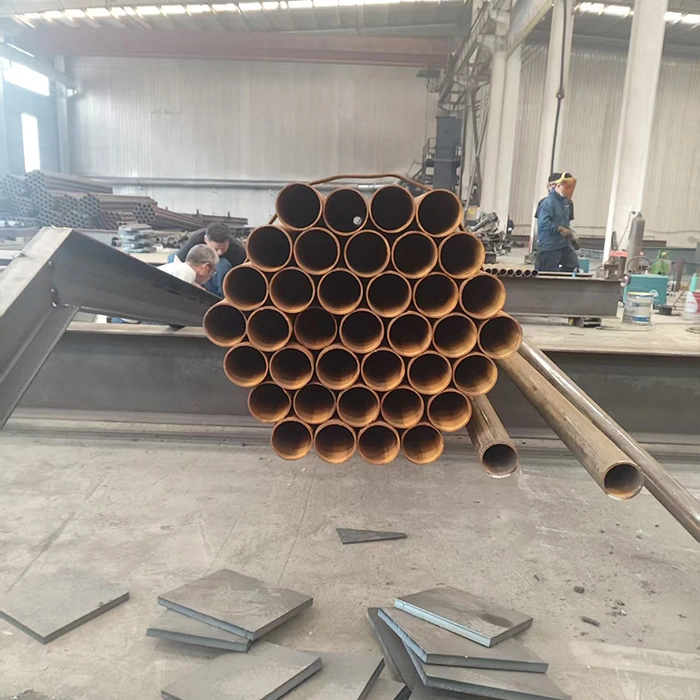

Paip Keluli Dikimpal

Lazimnya dikenali sebagai paip keluli yang dikimpal, produk ini dihasilkan dengan menggulung dan mengimpal jalur keluli. Ia terutamanya dikategorikan kepada paip dikimpal kelim lurus dan kelim lingkaran, yang dihasilkan mengikut piawaian seperti GB/T 3091 dan GB/T 13793, dan biasanya diperbuat daripada keluli Q235B atau Q355B. Ia digunakan terutamanya untuk pengangkutan bendalir tekanan rendah, rasuk dan tiang struktur keluli, penyokong guardrail, rangkaian paip perbandaran, saluran elektromekanikal dan projek sementara, menjadikannya sesuai untuk keadaan operasi standard yang melibatkan suhu persekitaran dan tekanan rendah hingga sederhana.

Ciri-ciri Produk

I. Ciri-ciri Struktur dan Mekanikal

1. Paip keluli yang dikimpal dibentuk dengan menggulung dan mengimpal jalur keluli dan terdapat dalam dua jenis: jahitan lurus dan kelim lingkaran. Keratan rentas bulat berongga memastikan pengagihan beban seragam dan menawarkan rintangan yang sangat baik terhadap lenturan dan kilasan, serta kestabilan keseluruhan yang unggul.

2. Kekuatan keseluruhan memenuhi keperluan aplikasi tekanan rendah hingga sederhana. Paip dikimpal kelim lingkaran berdiameter besar menawarkan kapasiti galas tekanan dan ketegaran yang unggul berbanding paip dikimpal jahitan lurus standard. Walau bagaimanapun, disebabkan oleh had jahitan kimpalan, ia tidak sesuai untuk keadaan melampau yang melibatkan tekanan tinggi, suhu tinggi atau kakisan teruk.

3. Untuk kapasiti galas beban yang sama, ia lebih ringan daripada komponen keluli pepejal, dengan berkesan mengurangkan beban struktur keseluruhan.

II. Ciri-ciri Pengeluaran dan Kos

1. Proses pengeluaran adalah matang, menawarkan kapasiti tinggi dan penghantaran cepat. Stok yang banyak terdapat di pasaran pada harga yang menjimatkan, menyebabkan kos keseluruhan yang rendah.

2. Pelbagai spesifikasi tersedia—daripada paip berdiameter kecil kepada saluran paip berdiameter besar dan paip lajur—membolehkan pemilihan yang fleksibel.

III. Ciri Pemprosesan dan Pembinaan

1. Pemprosesan sekunder—seperti pemotongan, serong, benang, lenturan dan kimpalan—adalah mudah, memudahkan pembinaan di tapak.

2. Paip mempunyai dimensi seragam dan mudah dikendalikan dan dipasang. Pelbagai kaedah sambungan—termasuk kimpalan, bebibir, benang, dan gandingan beralur—boleh digunakan untuk memenuhi keperluan kejuruteraan yang berbeza. IV. Ciri-ciri Penggunaan dan Anti-karat

1. Penghantaran standard adalah dalam bentuk "paip hitam" (keluli tidak bersalut); walau bagaimanapun, rawatan seperti galvanizing hot-dip, mengecat, salutan anti-karat dan lapisan anti-karat 3PE boleh digunakan. Mereka sesuai untuk digunakan dalam persekitaran dalaman dan luaran.

2. Aplikasi fleksibel: Ia boleh berfungsi secara bebas sebagai saluran paip pengangkutan bendalir atau dipasang ke dalam komponen galas beban seperti rasuk struktur keluli, tiang dan kekuda.

V. Perbezaan dan Had Produk

1. Paip dikimpal jahitan lurus biasanya digunakan untuk diameter kecil hingga sederhana, saluran paip tekanan rendah dan struktur keluli ringan. Paip dikimpal lingkaran digunakan terutamanya untuk diameter besar, menjadikannya sesuai untuk pengangkutan perbandaran jarak jauh dan komponen struktur keluli berskala besar.

2. Disebabkan kehadiran jahitan yang dikimpal, paip ini mempamerkan rintangan tekanan yang lebih rendah, rintangan suhu tinggi, dan kekuatan keletihan berbanding paip keluli lancar. Ia dilarang sama sekali untuk digunakan dalam aplikasi galas tekanan kritikal yang melibatkan bahan mudah terbakar/meletup tekanan tinggi atau keadaan suhu tinggi/tekanan tinggi.

Kegunaan Utama dan Skop Aplikasi

I. Kegunaan Utama Paip Keluli Dikimpal

1. Pengangkutan Bendalir

Digunakan untuk mengangkut media seperti air paip, kumbahan, gas tekanan rendah, pengudaraan/udara pengekstrakan habuk, dan minyak guna am; ia adalah bahan paip utama untuk rangkaian awam dan perindustrian.

2. Komponen Galas Beban Struktur Keluli

Digunakan untuk membuat tiang bulat, anggota kekuda, penyokong bumbung, dan tegak platform; mereka boleh menggantikan bentuk keluli struktur tertentu untuk rasuk dan tiang tambahan atau muatan sederhana.

3. Perlindungan dan Kepungan

Digunakan untuk pagar jalan, pagar perimeter kilang, susur tangga, pagar balkoni, rangka kerja penimbunan dan sokongan papan iklan luar.

4. Sistem Sokongan Mekanikal dan Elektrik

Digunakan untuk membina sokongan dan penyangkut paip air, saluran udara, dan dulang kabel, serta kurungan pelekap dan rod penetapan khusus untuk peralatan.

5. Kejuruteraan Perbandaran dan Awam

Digunakan untuk rangkaian saluran paip perbandaran, selongsong tebing sungai, selongsong asas cerucuk, saluran pengudaraan terowong, dan halangan keselamatan sementara di tapak pembinaan.

6. Kemudahan Sementara dan Pertanian

Digunakan untuk perancah, bangsal sementara, rangka kerja rumah hijau, dan saluran paip pengangkutan air pertanian.

II. Skop Permohonan

1. Kejuruteraan Pembinaan: Bangunan awam, bengkel kilang, gudang, sistem bekalan air dan saliran untuk tempat, dan sistem sokongan struktur keluli.

2. Utiliti Perbandaran: Bekalan air bandar dan rangkaian saliran, pagar jalan raya, kejuruteraan landskap, dan pemasangan saluran paip perbandaran. 3. MEP (Mekanikal, Elektrik dan Paip/HVAC): Bekalan air dan saliran, pengudaraan, dan paip gas bertekanan rendah untuk kilang, bangunan dan pusat beli-belah.

4. Perusahaan Perindustrian dan Perlombongan: Paip pemindahan bengkel, sokongan peralatan, penutup halaman bahan, dan struktur kekuda ringan.

5. Pertanian dan Landskap: Paip pengairan pertanian, rangka kerja rumah hijau, dan pagar landskap.

6. Kerja Sementara: Kemudahan tapak sementara, sokongan sementara, perlindungan lubang penggalian, dan perancah pembinaan.

Panduan Pemilihan

Paip dikimpal jahitan lurus: Terutamanya diameter kecil hingga sederhana; biasanya digunakan untuk paip dalaman, pagar, dan struktur keluli berskala kecil.

Paip dikimpal lingkaran: Terutamanya diameter besar; biasanya digunakan untuk saluran paip batang perbandaran, penghantaran air jarak jauh, dan tiang struktur keluli berskala besar.

Parameter Prestasi

I. Standard Pelaksanaan

·GB/T 3091-2025: Paip keluli yang dikimpal untuk pengangkutan bendalir tekanan rendah (air, gas, udara, dll.; ≤2.5 MPa, ≤200°C)

·GB/T 13793-2016: Paip keluli dikimpal elektrik membujur (struktur, perancah, jentera am)

·GB/T 9711 / API 5L: Paip talian untuk pengangkutan minyak dan gas (L245/L360/L415, dsb.)

II. Bahan Biasa dan Sifat Mekanikal (Suhu Bilik)

·Modulus Keanjalan: 2.06×10⁵ MPa

·Ketumpatan: 7.85 g/cm³

·Tenaga Kesan: Suhu ambien **≥27 J** (Q235B, takuk V)

III. Dimensi dan Spesifikasi (Terutamanya Kimpalan Membujur)

1) Julat Diameter Luar

·Diameter kecil: DN15–DN50 (21.3–60.3 mm)

·Diameter sederhana: DN65–DN250 (76.1–273 mm)

·Diameter besar: DN300–DN600 (323.9–610 mm)

·Paip dikimpal lingkaran: Sehingga DN800–DN3000

2) Ketebalan Dinding (Lazim)

·Standard: 1.2–12.7 mm

·Dinding berat: 12.7–40 mm

·Toleransi: Ketebalan dinding ±10% t; Diameter luar ±0.5% hingga ±1.0%

3) Panjang

·Standard: Panjang tetap 6 m, 9 m, 12 m

·Boleh disesuaikan: 15–18 m

·Toleransi panjang: +20 mm / 0 mm

4) Berat Teori (kg/m)

W=0.02466×(D−t)×t

·D: Diameter luar (mm); t: Ketebalan dinding (mm)

·Paip bergalvani: Berat ×1.015–1.03 (faktor salutan)

IV. Tekanan-bearing dan Prestasi Proses

1) Ujian Hidrostatik (Wajib)

· Paip hitam standard: 5.0 MPa, tahan tekanan ≥5s

· Paip gas: 6.0 MPa, tahan tekanan ≥10s

· Paip dinding berat: 7.0 MPa

· Tekanan kerja yang disyorkan: ≤1.6 MPa (keselamatan jangka panjang)

2) Kualiti Jahitan Kimpalan

· Ujian tidak merosakkan (NDT): UT (Ultrasonik) / RT (Radiografi)

· Jahitan membujur: Kimpalan frekuensi tinggi, pekali kimpalan **≈0.85–0.9**

· Jahitan lingkaran: Kimpalan arka terendam, pekali kimpalan **≈0.9–0.95**

3) Ujian Meratakan / Membengkok

· Meratakan: Tiada rekahan, tiada delaminasi

· Lenturan (DN≤50): 90°, jejari lentur = 6D (paip hitam) / 8D (paip tergalvani), jahitan kimpalan diletakkan di sisi; tiada rekahan, tiada pengelupasan lapisan zink

4) Suhu Operasi

· Standard: -20°C hingga +200°C

· Keluli suhu rendah (L245N): Turun kepada -40°C

V. Perlindungan Permukaan dan Kakisan

· Keadaan penghantaran: Paip hitam (paip kosong) / Hot-dip bergalvani / Epoksi / 3PE (terkubur)

· Lapisan bergalvani: ≥300 g/m² (dua belah), ketebalan setempat **≥85 μm**

· Kualiti permukaan: Tiada rekahan, tiada lipatan, tiada kudis, tiada kakisan yang teruk

VI. Kaedah Sambungan

· DN≤50: Sambungan berulir (GB/T 7306)

· DN65–DN200: Sambungan bebibir / Sambungan beralur

· DN≥250: Kimpalan (kimpalan punggung / kimpalan fillet)

VII. Aplikasi

· Cecair tekanan rendah: Air, kumbahan, gas, udara, pengudaraan

· Struktur keluli: Tiang paip bulat, kekuda, penyokong, pengadang, perancah

· Suhu: -20 hingga 200°C; Tekanan: ≤2.5 MPa

Jadual Spesifikasi Paip Kimpalan Jahitan Lurus Berlipat

Jadual spesifikasi paip dikimpal lingkaran
