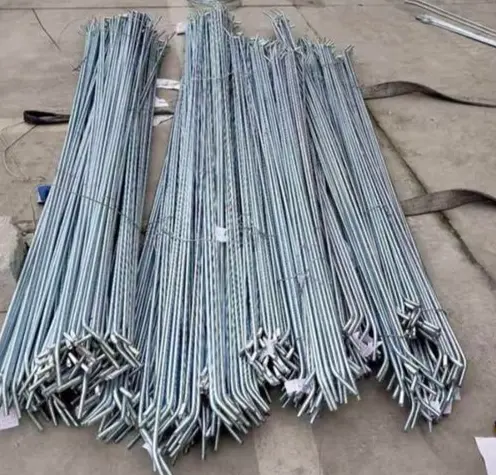

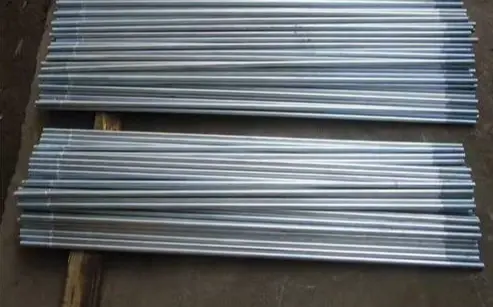

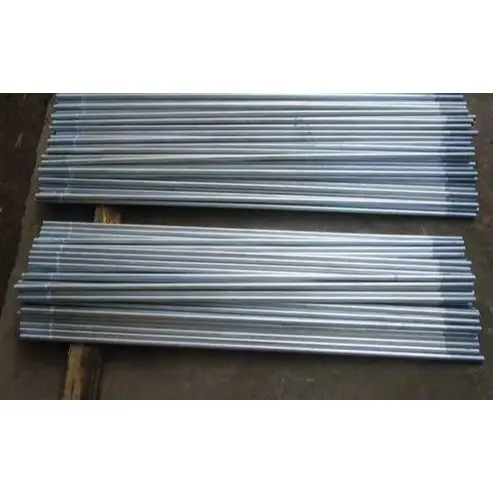

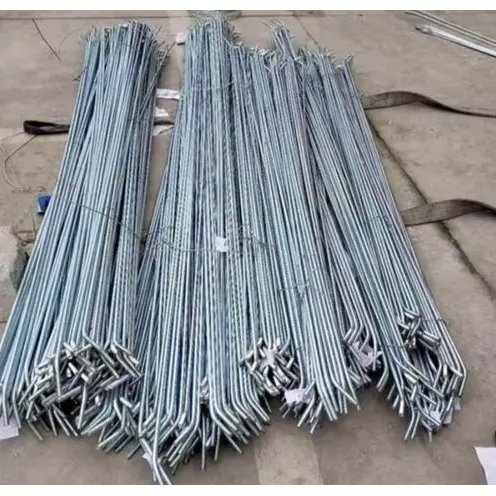

Batang Pengikat Keluli Bergalvani untuk Pendakap Struktur

Rod Pengikat Keluli Tergalvani untuk Pendakap Struktur (juga dikenali sebagai palang pengikat tergalvani celup panas atau rod ketegangan keluli) ialah komponen struktur keluli bulat yang digunakan dalam struktur keluli—seperti loji perindustrian, bumbung, dinding dan sistem pelekap fotovoltaik—untuk menahan daya tegangan, memindahkan beban mendatar, menstabilkan ketidakstabilan, kebolehtulenan dinding dan dinding.

Definisi dan Konfigurasi Produk

I. Maklumat Produk Asas

Bahan: Standard Q235B; Q355B untuk aplikasi beban tinggi. Keluli bulat mengalami lukisan sejuk, pelindapkejutan dan pembajaan, dan benang pada kedua-dua hujungnya.

Anti-karat: Hot-dip Galvanized (HDG); ketebalan lapisan zink ≥70–100μm; sesuai untuk persekitaran pantai luar atau sangat menghakis.

Fungsi: Jenis termasuk batang pengikat lurus (palang pengikat mendatar), batang pengikat pepenjuru (pendakap lutut/pendakap angin), dan rod pengikat yang dilaraskan turnbuckle (ketegangan boleh laras).

II. Konfigurasi Lengkap (Perhimpunan Standard)

1) Badan Batang Pengikat (1 keping)

Diameter: φ8/10/12/14/16mm (φ12 adalah paling biasa).

Benang: M8/M10/M12/M14/M16 pada kedua-dua hujung (dipadanan dengan diameter); panjang benang ialah 2d–3d setiap hujung.

Panjang: Disesuaikan berdasarkan rentang; toleransi ±5mm; tersedia dalam versi berulir sepenuhnya atau berulir dua hujung.

Permukaan: Hot-dip tergalvani; rintangan semburan garam ≥500j.

2) Aksesori Pengikat (1 set untuk setiap hujung)

Kacang Hex: Gred 4.8 / Gred 8; celup panas bergalvani. ·Pencuci rata: Q235 / tergalvani; mengedarkan tekanan dan mengelakkan calar.

·Pencuci spring / kacang pengunci: Elakkan longgar akibat getaran (wajib untuk zon bumbung / beban angin).

3) Aksesori pelarasan / sambungan (pilihan berdasarkan keperluan)

·Turnbuckles (pelaras joran pengikat): Jenis hujung garpu atau badan tertutup; ditempa daripada keluli 45#, tergalvani celup panas; julat pelarasan: ±50–150mm.

·Plat lug / plat sambungan: Q235B/Q355B; ketebalan ≥10mm; celup panas tergalvani; untuk sambungan ke purlin / rasuk / lajur.

·Pelindung benang: Elakkan kerosakan benang atau kakisan semasa pengangkutan / pemasangan.

·Tiub tupang (untuk rod mampatan): φ42/48 paip keluli dengan batang pengikat dalaman; memastikan kestabilan di bawah pemampatan.

III. Gambaran Keseluruhan Pantas Parameter Utama

·Bahan: Q235B (σₛ ≥ 235MPa) / Q355B (σₛ ≥ 355MPa).

·Kekuatan tegangan: ≥400MPa (Q235) / ≥470MPa (Q355).

·Salutan bergalvani: ≥85μm (luaran), ≥100μm (pantai).

·Spesifikasi biasa: φ12 (M12), panjang 1–6m.

IV. Senario Aplikasi Biasa

·Bumbung kilang: Batang pengikat lurus (antara purlins) + batang pengikat pepenjuru (rintangan angin) + turnbuckles (pelarasan ketegangan).

·Pelapis dinding: Batang pengikat pepenjuru untuk lilitan dinding; mengelakkan dinding membonjol atau anjakan sisi.

·Sistem pelekap PV: Batang pengikat membujur / melintang; meningkatkan kestabilan terhadap beban angin dan salji. Kelebihan Teras

1. Rintangan karat dan kakisan: Salutan tergalvani menjadikannya sesuai untuk keadaan operasi luar dan lembap.

2. Kekuatan tegangan tinggi: Berkesan menahan goyangan purlin dan meningkatkan ketegaran struktur keseluruhan.

3. Panjang boleh laras: Panjang boleh diperhalusi di tapak, memastikan kebolehsuaian pemasangan yang tinggi.

4. Kecekapan: Ringan dan kos efektif, memudahkan pemasangan kelompok yang mudah.

Membezakan Sorotan

I. Berbanding dengan Keluli Hitam / Batang Pengikat Bercat

1. Tahan kakisan dan cuaca yang unggul

Menjalani galvanizing hot-dip yang komprehensif; salutan tebal berikat metalurgi menghalang kelembapan dan semburan garam, membolehkan penggunaan jangka panjang dalam persekitaran luar, lembap atau pantai. Sebaliknya, bahagian keluli hitam standard mudah berkarat, dan salutan cat mengelupas atau mengelupas, memerlukan penyingkiran karat dan mengecat semula yang kerap—mengakibatkan kos penyelenggaraan yang tinggi.

2. Hayat perkhidmatan yang lebih lama

Hayat perkhidmatan melebihi 20 tahun dalam keadaan biasa—melebihi bahagian yang dicat (3–5 tahun)—menjadikannya sesuai untuk struktur keluli luaran kekal seperti bangunan kilang dan sistem pelekap fotovoltaik.

3. Integriti permukaan yang sangat baik

Salutan zink adalah tahan haus dan tahan hentaman, meminimumkan kerosakan semasa pengangkutan dan pemasangan. Benang tahan karat dan rampasan, memastikan pembongkaran lancar semasa penyelenggaraan masa hadapan.

4. Penampilan seragam dan pemeriksaan mudah

Mempunyai kemasan kelabu perak yang konsisten, membolehkan pengenalan visual yang mudah bagi spesifikasi dan kualiti di tapak.

II. Berbanding dengan Batang Pengikat Keluli Tahan Karat

1. Nisbah kos prestasi cemerlang

Kos perolehan adalah jauh lebih rendah daripada rod pengikat keluli tahan karat; di bawah keadaan menghakis standard, prestasi keseluruhan adalah setanding, yang membawa kepada pengurangan besar dalam kos projek.

2. Sifat mekanikal yang stabil

Dihasilkan terutamanya daripada keluli Q235B/Q355B; kekuatan dan keliatan memenuhi keperluan beban tegangan untuk struktur keluli, memastikan kapasiti galas beban yang boleh dipercayai dan rintangan kepada ubah bentuk.

3. Kebolehsuaian pemprosesan yang tinggi

Panjang dan benang yang boleh disesuaikan; serasi dengan aksesori seperti turnbuckles dan tiub spacer, menawarkan fleksibiliti untuk pemasangan, penjajaran dan ketegangan di tapak.

III. Kelebihan Unik

1. Galas beban tertumpu dan struktur ringkas: Terutamanya mengendalikan beban tegangan; ringan dan cekap ruang; berkesan menghalang anjakan sisi purlins dan lilitan dinding, meningkatkan kestabilan struktur keseluruhan; berfungsi sebagai anggota tegangan yang mudah dan cekap dalam struktur keluli.

2. Sistem sokongan yang komprehensif: Serasi dengan set lengkap aksesori—seperti nat bergalvani, pencuci, turnbuckle dan plat gusset—menampilkan rawatan anti-karat yang sepadan untuk mengelakkan kakisan galvanik dan memastikan perlindungan seragam.

3. Pemasangan yang mudah: Reka bentuk berulir dua hujung membolehkan penalaan halus ketegangan dan penjajaran menggunakan kacang, menghasilkan kecekapan tinggi semasa pembinaan dan pelarasan.

IV. Had Ringkas

1. Prestasi dalam persekitaran yang keras: Rintangan kakisan adalah lebih rendah daripada keluli tahan karat dalam persekitaran yang sangat menghakis atau berasid/beralkali kuat.

2. Kos: Harga seunit lebih tinggi daripada batang pengikat besi hitam standard, menghasilkan pelaburan permulaan yang lebih tinggi sedikit.

V. Ringkasan Pemilihan

· Persekitaran dalaman yang kering, struktur sementara atau kawalan kos yang ketat → Pilih keluli hitam atau batang pengikat yang dicat.

· Lokasi luar/terdedah, kawasan pantai, keadaan kakisan standard, atau keperluan untuk prestasi jangka panjang tanpa penyelenggaraan → Utamakan rod pengikat keluli tergalvani.

· Persekitaran kimia dengan kakisan teruk atau keperluan kebersihan yang tinggi → Pilih batang pengikat keluli tahan karat.

Proses Pembinaan Di Tapak

Batang Pengikat Keluli Bergalvani untuk Pendakap Struktur terpakai untuk: Batang pengikat purlin kilang, batang pengikat dinding, batang pengikat pelekap PV dan batang pengikat terlaras turnbuckle. Bahan asas biasanya Q235B/Q355B keluli bulat tergalvani celup panas; pemasangan mematuhi piawaian struktur keluli.

I. Persediaan Pembinaan

1. Pemeriksaan bahan: Sahkan diameter batang pengikat, panjang dan spesifikasi benang; periksa salutan tergalvani bunyi dan pastikan benang bebas daripada penyok, karat atau bahagian terlucut; pastikan aksesori (nat bergalvani, pencuci rata, pencuci spring, turnbuckle, plat gusset) berada dalam keadaan baik. Melarang sama sekali mencampurkan aksesori dengan spesifikasi atau proses pembuatan yang berbeza.

2. Penyediaan alatan: Sepana, soket, pita pengukur, bob paip, dan tukul tangan; untuk pelarasan batang pengikat, sediakan linggis dan sepana penegang; memastikan peralatan keselamatan penuh tersedia untuk bekerja di ketinggian. 3. Pengesahan asas: Pastikan plat sambungan dan lubang/diameter pra-gerudi untuk rasuk, tiang, purlin dan lilitan dinding mematuhi lukisan; memastikan komponen diletakkan dengan betul dan dipasang dengan selamat buat sementara waktu.

4. Taklimat teknikal: Tentukan dengan jelas susun atur, cerun dan keperluan ketegangan untuk rod pengikat, membezakan antara spesifikasi pemasangan untuk rod pengikat lurus, rod pengikat pepenjuru dan rod pengikat turnbuckle.

II. Proses Pemasangan dan Perkara Utama Operasi

(A) Batang pengikat berulir dua hujung standard (batang pengikat lurus/pepenjuru)

1. Sisipan: Benang kedua-dua hujung rod pengikat melalui lubang pra-gerudi dalam komponen secara berurutan, pastikan rod kekal lurus tanpa kekusutan atau lilitan.

2. Peletakan aksesori: Pasang komponen mengikut urutan mesin basuh rata → mesin basuh spring → nat; goncangkan belahan pada mesin basuh spring untuk memastikan kesan anti kelonggaran.

3. Pengetatan awal: Kencangkan nat secara simetri pada kedua-dua hujungnya untuk mengenakan ketegangan asas dan menghilangkan kelonggaran pada komponen.

4. Pengetatan akhir: Ketatkan secara berperingkat, gunakan daya secara serentak pada kedua-dua hujung untuk memastikan ketegangan seragam dan kelurusan keseluruhan; jangan ketatkan sepenuhnya satu sisi pada satu masa, kerana ini menyebabkan salah jajaran komponen dan kepekatan tegasan setempat.

5. Penjajaran: Periksa kelurusan dan kecondongan menggunakan bob plumb atau rentetan penjajaran; memperhalusi kedudukan nat jika perlu.

(B) Batang pengikat Turnbuckle (jenis boleh laras)

1. Sambungkan kedua-dua hujung rod pengikat ke nod struktur dan pasangkan kacang secara longgar.

2. Putar badan turnbuckle untuk melaraskan ketegangan, mengawal ketat keseluruhan untuk memastikan geometri struktur dan menegak memenuhi spesifikasi reka bentuk.

3. Setelah dilaraskan, kunci nat anti-longgar pada kedua-dua belah turnbuckle untuk mengelakkan putaran atau longgar semasa servis.

4. Untuk kumpulan joran pengikat selari, pastikan ketegangan yang konsisten dan pengagihan beban seimbang.

(C) Pemasangan dengan tiub spacer

Masukkan batang pengikat melalui bahagian dalam tiub pengatur jarak keluli; pasang pencuci dan kacang pada bahagian berulir yang menonjol dari kedua-dua hujungnya. Pastikan tiub spacer sesuai dengan komponen (menegak atau mendatar) tanpa mencondongkan atau meninggalkan celah.

III. Keperluan Pembinaan mengikut Lokasi

1. Batang pengikat purlin bumbung: Batang pengikat mendatar mesti kekal paras, dan batang pengikat pepenjuru mesti dipasang pada sudut reka bentuk; semua batang pengikat mesti ditegangkan dan tegang untuk menghilangkan kekenduran dan meningkatkan kestabilan keseluruhan purlins.

2. Batang pengikat dinding: Pasang secara berurutan dari atas ke bawah sambil mengawal menegak komponen dinding; pastikan batang pengikat tidak mengganggu pintu, tingkap atau panel pelapis.

3. Sambungan penjuru dan hujung: Pastikan semua kelengkapan lengkap, laksanakan dwi-langkah anti-kelonggaran, dan gunakan tetulang tambahan di kawasan yang tertakluk kepada beban angin kencang.

IV. Pemeriksaan dan Perlindungan Kerja Siap

1. Pemeriksaan visual: Batang pengikat mestilah lurus tanpa lentur, dan salutan tergalvani mestilah bebas daripada kerosakan yang meluas; kelengkapan mestilah lengkap, dengan kacang diketatkan sepenuhnya dan pencuci spring dimampatkan sepenuhnya.

2. Pemeriksaan fungsional: Pemasangan mestilah bebas daripada kelonggaran atau goyah; dimensi struktur dan sudut kecondongan mesti mematuhi lukisan.

3. Perlindungan kerja yang telah siap: Memijak, memberi kesan, atau menyebabkan kimpalan melecur pada batang pengikat atau salutan bergalvani adalah dilarang; mengelakkan pencemaran mortar atau minyak pada kawasan berulir.

4. Baiki calar setempat dalam salutan tergalvani dengan segera dengan menggunakan cat kaya zink untuk memulihkan perlindungan kakisan.

V. Larangan Pembinaan

1. Meninggalkan pencuci rata atau pencuci spring, memasang set kelengkapan yang tidak lengkap, atau mencampurkan dalam kelengkapan bukan bergalvani adalah dilarang sama sekali.

2. Memaksa, memutar, atau menggunakan pemanasan api untuk meluruskan batang pengikat adalah dilarang untuk mengelakkan kerosakan material atau kegagalan salutan tergalvani.

3. Jangan gunakan batang pengikat dengan benang yang rosak, salutan tergalvani yang mengelupas teruk, atau ubah bentuk/lentur.

4. Kacang terlalu ketat adalah dilarang sama sekali untuk mengelakkan pelucutan benang atau ubah bentuk komponen.

5. Laksanakan langkah perlindungan semasa pembinaan luar dalam cuaca hujan untuk mengelakkan karat yang disebabkan oleh pengumpulan air yang berpanjangan pada benang.

Parameter Prestasi Utama Rod Pengikat Keluli Tergalvani untuk Pendakap Struktur

Piawaian: GB/T 700, GB/T 13912, GB 50017

I. Bahan Asas dan Sifat Mekanikal

1. Bahan Biasa

· Standard: Q235B; Tugas berat/Jangkaan panjang: Q355B

2. Penunjuk Mekanikal

3. Spesifikasi Rod: Diameter biasa: φ8, φ10, φ12, φ14, φ16 mm; Panjang: Disesuaikan setiap lukisan (standard 1–6m); Toleransi panjang: ±5 mm

II. Parameter Benang

1. Spesifikasi Benang: Dipadankan dengan diameter keluli bulat (M8, M10, M12, M14, M16)

2. Jenis Benang: Benang luaran dua hujung; panjang benang pada setiap hujung ialah 2–3 kali diameter nominal

3. Ketepatan Benang: 6g; sesuai licin, anti rampasan

III. Sifat Salutan Bergalvani (Tergalvani celup panas diutamakan)

1. Ketebalan Salutan

· Penggunaan luar biasa: ≥70 μm

· Persekitaran pantai / sangat menghakis: ≥85 μm

2. Lekatan: Ikatan Metalurgi; tiada mengelupas atau mengelupas apabila hentaman

3. Rintangan Kakisan: Ujian semburan garam ≥500 h; hayat perkhidmatan >20 tahun dalam keadaan luar biasa

IV. Parameter Aksesori

1. Gred Kacang: Kelas 4.8 / Kelas 8; hot-dip tergalvani (bahan yang sama); ketepatan sesuai dengan benang

2. Mesin basuh rata: bahan Q235, celup panas bergalvani; mengedarkan tekanan sentuhan; melindungi cat/salutan komponen

3. Spring Washer: Keanjalan tinggi; digunakan terutamanya di kawasan getaran tinggi atau angin kencang untuk mengelakkan longgar

4. Turnbuckle (Boleh Laras): Bahan: Keluli 45# palsu, tergalvani celup panas sepenuhnya; julat pelarasan standard: ±50–150 mm mm

V. Parameter Penggunaan dan Pemasangan

1. Mod pemuatan: Direka untuk beban tegangan sahaja; pendedahan kepada beban mampatan, lenturan atau sisi adalah dilarang sama sekali.

2. Keperluan pemasangan: Batang pengikat mesti kekal lurus, bebas daripada berpusing atau berbelit; kacang di kedua-dua hujung mesti diketatkan secara simetri.

3. Kesesuaian alam sekitar: Julat suhu operasi -20°C hingga 80°C; elakkan sentuhan berpanjangan dengan asid kuat atau alkali kuat.

VI. Ciri-ciri Tambahan

1. Kemasan permukaan: Matte perak-kelabu seluruhnya dengan pewarnaan seragam; tahan haus dan impak.

2. Kebolehgunaan semula: Salutan benang tergalvani memberikan pelinciran yang wujud, menghalang pemasangan daripada merampas atau menanggalkan benang semasa pembongkaran untuk penyelenggaraan.
