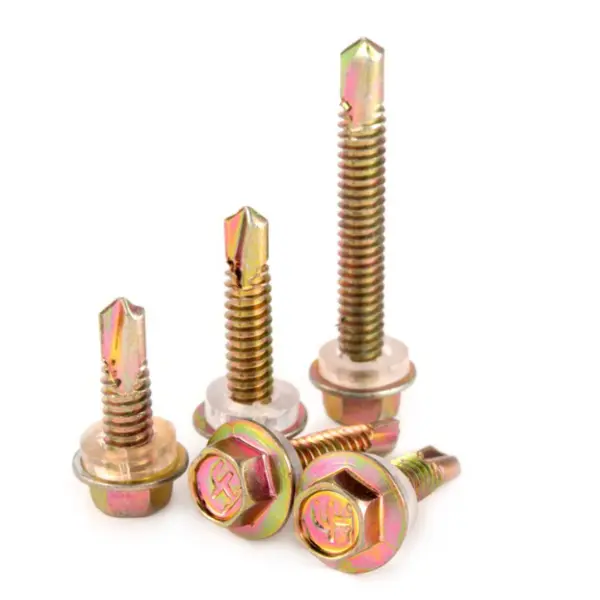

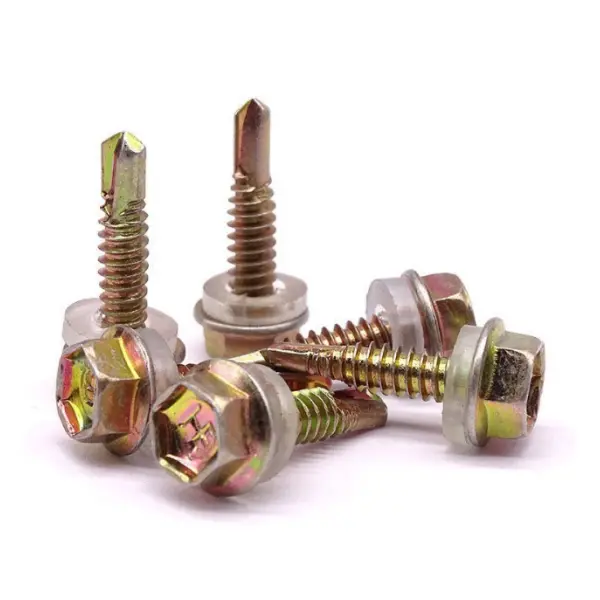

Skru Mengetuk Sendiri untuk Sistem Pelapisan Keluli

Skru Mengetuk Sendiri untuk Sistem Pelapisan Keluli direka khusus untuk sampul bangunan struktur keluli, termasuk bumbung, pelapisan dinding dan komponen pemangkas (seperti sudut berkelip dan sudut).

Bahan: Keluli karbon sederhana (1022) atau keluli tahan karat (410/304); dirawat haba dan selesai dengan penyaduran zink atau salutan komposit.

Fungsi Teras: Menghapuskan keperluan untuk pra-penggerudian; melakukan penggerudian, mengetuk dan mengikat dalam satu langkah. Sesuai untuk menyambung kepingan logam nipis (0.5–6mm), seperti keluli bersalut warna, kepingan tergalvani dan purlin keluli tolok ringan.

Kepala: Kepala mesin basuh hex; serasi dengan pemacu soket atau sepana kuasa; menawarkan rintangan tork yang tinggi dan menghalang gelinciran.

Titik: Titik gerudi bersepadu (gerudi putar kecil) dengan seruling penyingkir cip; mampu menggerudi terus melalui plat keluli.

Benang: Benang kasar (14 TPI); menyediakan keupayaan mengetuk diri yang kuat dan daya pengapit yang tinggi.

Kemasan Permukaan: Tergalvani celup panas, zink berwarna atau Dacromet; tahan kakisan dan sesuai untuk kegunaan luaran.

Konfigurasi Produk

Pemasangan standard termasuk badan skru dan mesin basuh pengedap kalis air (pra-dipasang); sedia untuk digunakan segera di tapak tanpa memerlukan pemasangan mesin basuh manual.

1) Badan Skru (Komponen Teras)

Jenis Kepala: Kepala mesin basuh Hex; menawarkan kapasiti galas beban yang tinggi dan padanan siram yang selamat. Spesifikasi (Lazim):

o Diameter: 5.5mm (#12), 6.3mm (#14)

o Panjang: 25–150mm (mesti menembusi panel dan lapisan penebat, dengan benam ≥25mm ke dalam purlin)

Titik gerudi: ST4.2–ST6.3, sepadan dengan pelbagai ketebalan kepingan keluli.

2) Pencuci Pengedap (Kritis untuk kalis air; dipasang/disepadukan)

Struktur: Mesin basuh komposit yang terdiri daripada mesin basuh logam (keluli tergalvani / keluli tahan karat) + getah EPDM.

Fungsi: Kalis air, pencegahan kebocoran, rintangan penuaan dan rintangan cuaca (julat operasi: -40°C hingga 120°C).

Dimensi: Diameter luar ≥19mm; menyediakan kawasan sentuhan yang besar untuk pengedap yang boleh dipercayai. 3) Alat yang Diperlukan (Penting untuk Pemasangan)

Pemacu: 1/4″ soket hex (8mm/10mm); sepana hentaman tanpa wayar atau gerudi elektrik

Alat bantu: Aras semangat, pita pengukur, penambat keselamatan (untuk kerja di ketinggian)

Parameter Prestasi Utama

Kekuatan tegangan: ≥450 MPa

Kekerasan permukaan: HRC 35–45 (titik gerudi keras, teras tegar)

Kekuatan tarik keluar: ≥8700 N (Q235, plat keluli 4mm)

Tork: ≥10.9 Nm

Rintangan semburan garam: ≥500 jam (hot-celup tergalvani)

Ketebalan plat yang berkenaan: 0.5–6 mm (bergantung pada spesifikasi mata gerudi)

Senario Aplikasi Biasa

Bumbung: Membetulkan kepingan keluli bersalut warna pada purlin keluli (rintangan angkat angin dan kalis air)

Pelapisan dinding: Membetulkan kepingan keluli bersalut warna pada lilitan dinding/purlin

Trim/Flashing: Membetulkan penutup rabung, cucur atap dan trim sudut pintu/tingkap

Lain-lain: Sistem pelekap fotovoltaik (PV), saluran udara dan sampul bangunan keluli tolok cahaya

Kelebihan Utama Skru Mengetuk Sendiri untuk Sistem Pelapisan Keluli

1. Menghapuskan langkah pra-penggerudian dan penorehan; pemasangan yang cepat dan menjimatkan buruh

2. Penglibatan yang ketat; tahan terhadap longgar dan detasmen

3. Serasi dengan pelbagai bahan; sangat serba boleh

4. Saiz padat; sesuai untuk menyambung komponen berdinding nipis dan ringan

Pembeza

Perbandingan: Skru mengetuk kendiri mata tajam standard, bolt standard dan rivet buta

I. Pembeza Utama

1. Penggerudian dan pengikat bersepadu; kecekapan pemasangan yang sangat tinggi

Mempunyai struktur pemotongan mata gerudi terbina dalam; menghapuskan keperluan untuk pra-penggerudian atau penorehan. Penggerudian, benang dan pengancing disiapkan dalam satu langkah, mengurangkan langkah proses dengan ketara—sesuai untuk pemasangan sampul surat berskala besar di tapak pembinaan.

2. Kepala bebibir hex; daya pengapit yang kuat tanpa tergelincir

Menggabungkan pemacu heks luaran dengan muka bebibir, membolehkan aplikasi tork tinggi dengan sepana elektrik. Permukaan galas yang besar meminimumkan risiko pelucutan benang atau ricih kepala, menjadikannya sesuai untuk keadaan yang melibatkan getaran atau tekanan angin dalam struktur keluli.

3. Pencuci komposit bersepadu; pengedap kalis air yang sangat baik

Pra-dipasang di kilang dengan komponen logam dan EPDM. Pencuci komposit getah: Sesuai dengan permukaan panel selepas mengetatkan; tahan terhadap penuaan dan suhu yang melampau; menghalang kebocoran air di sumber; direka khusus untuk sistem sampul bangunan kalis air.

4. Bahan keras, sesuai untuk sambungan logam

Melalui-keras dengan kekerasan permukaan yang tinggi; mampu menggerudi dengan pasti melalui kepingan keluli bersalut warna 0.5–6mm dan bahagian keluli tergalvani; keliatan seimbang memastikan ketahanan terhadap pecah atau pelucutan benang semasa pemasangan, menawarkan kapasiti galas beban yang unggul berbanding skru mengetuk sendiri standard.

5. Hakisan dan rintangan cuaca, sesuai untuk persekitaran luar

Mempunyai rawatan permukaan standard seperti penyaduran zink berwarna, galvanizing hot-dip, atau salutan Dacromet; menawarkan rintangan yang sangat baik terhadap semburan garam dan karat; tahan lama untuk kegunaan jangka panjang di kemudahan perindustrian terbuka atau pantai; sesuai untuk aplikasi sampul struktur keluli luaran.

6. Penglibatan benang yang kuat, tahan angin angkat dan longgar

Benang mengetuk sendiri kasar khusus memastikan penglibatan yang ketat dengan purlin keluli; menyediakan rintangan tarik keluar dan gelinciran yang sangat baik; menahan beban angin yang kuat di atas bumbung dan menahan longgar dari semasa ke semasa.

II. Perbandingan dengan jenis pengikat lain (had)

1. Lwn. skru mengetuk sendiri mata tajam standard: Kos unit yang lebih tinggi; tidak sesuai untuk substrat bukan logam seperti kayu atau plastik.

2. Lwn. bolt standard: Kapasiti galas beban yang lebih rendah; tidak boleh digunakan untuk sambungan galas beban struktur utama; hanya sesuai untuk sistem sampul surat dan sambungan kepingan nipis.

3. Lwn. rivet buta: Membolehkan pembongkaran dan penyelenggaraan berulang (tidak seperti rivet sekali guna); bagaimanapun, rintangan seismik dan toleransi untuk ubah bentuk berulang adalah lebih rendah daripada pengikat struktur berkekuatan tinggi.

Proses Pemasangan di tapak

Skru Penoreh Sendiri untuk Sistem Pelapisan Keluli Senario yang berkenaan: Bumbung kilang, pelapis dinding (kepingan keluli bersalut warna), pemangkasan berkelip dan penjuru, sistem sampul keluli tolok cahaya, dsb.; pemasangan mengikut spesifikasi am untuk pembinaan sampul struktur keluli.

I. Persediaan Pembinaan

1. Pemeriksaan Bahan

Sahkan spesifikasi, panjang dan salutan anti-karat; periksa mesin basuh komposit yang telah dipasang untuk memastikan ia utuh dan bebas daripada detasmen atau retak; bezakan antara spesifikasi mata gerudi agar sepadan dengan jumlah ketebalan panel.

2. Penyediaan Alat

Pemacu soket heksagon, sepana elektrik kelajuan berubah-ubah / Sediakan gerudi kuasa pegang tangan, laraskan tetapan kelajuan dan tork terlebih dahulu; sediakan juga pita pengukur, penanda dan pisau utiliti.

3. Penyediaan Permukaan Pangkalan

Pastikan permukaan panel dan purlin bebas daripada serpihan, karat longgar atau tonjolan; pastikan sambungan tumpang tindih panel licin dan permukaan panel bebas daripada meleding.

4. Susun Atur dan Kedudukan

Snap garisan mengikut lukisan untuk menentukan jarak skru, memastikan penjajaran mendatar dan menegak.

II. Operasi Kedudukan dan Pengikat

1. Jajarkan dan pasangkan panel bersama-sama, selamatkannya buat sementara waktu untuk memastikan lebar pertindihan memenuhi spesifikasi reka bentuk.

2. Gunakan tekanan berserenjang dengan permukaan panel semasa menggerudi; mengekalkan penjajaran menegak—mencondongkan atau memandu skru pada sudut adalah dilarang sama sekali.

3. Gerudi dan kencangkan pada kelajuan yang stabil, membenarkan hujung penggerudian sendiri menembusi panel dan purlin; elakkan daya secara tiba-tiba atau berlebihan untuk mengelakkan hujung gerudi pecah atau mengubah bentuk panel.

4. Standard Pengikat: Bebibir hendaklah memampatkan mesin basuh komposit supaya gasket getah dimampatkan secara sekata dan mengembang sedikit ke luar; jangan terlalu ketat, kerana ini boleh retak gasket getah atau menyebabkan permukaan panel mengenden dan bocor.

5. Urutan Pemasangan: Teruskan dari tengah rentang ke arah kedua-dua hujung dan dari tengah ke luar untuk meminimumkan tegasan terkumpul dalam panel.

III. Titik Pemasangan Utama untuk Kawasan Berbeza

1. Untuk panel bumbung, letakkan skru pada puncak corrugations; memandu skru ke dalam palung adalah dilarang (kerana ini membawa kepada pengumpulan dan kebocoran air); jarak... Patuhi lukisan dengan ketat, dengan penekanan khusus pada peningkatan ketumpatan pengikat di sekitar rabung, cucur atap dan longkang.

2. Pasang panel dinding menegak dari atas ke bawah; meningkatkan ketumpatan skru pada sambungan bertindih untuk memastikan pengedap kedap air.

3. Gunakan pengancing dua kali pada trim, sudut berkelip dan mata penutup, dengan skru diagihkan sama rata pada kedua-dua belah sudut untuk mengelakkan lencongan tepi atau kebocoran air.

IV. Pemeriksaan dan Perlindungan Kerja Siap

1. Pemeriksaan visual yang menyeluruh: Pastikan skru menegak dan sama rata, dan mesin basuh utuh dan diletakkan dengan betul.

2. Pastikan permukaan panel bebas daripada penyok atau calar yang ketara dan pengedap bertindih adalah utuh.

3. Larang memijak, mengungkit atau memukul kawasan yang telah siap untuk mengelakkan skru longgar atau kegagalan pengedap.

4. Segera gantikan atau kerjakan semula mana-mana mesin basuh yang rosak atau skru yang tidak sejajar.

V. Larangan Pembinaan

1. Jangan tanggalkan atau gantikan pencuci komposit asal; pemasangan tanpa mesin basuh adalah dilarang sama sekali.

2. Jangan memandu skru pada sudut atau terlalu ketat dengan tork yang berlebihan, kerana ini boleh menyebabkan kebocoran atau pecah skru.

3. Jangan gunakan skru dengan mata gerudi haus atau benang yang rosak.

4. Elakkan pemasangan luar semasa hujan atau apabila permukaan panel basah.

Parameter Prestasi Utama Skru Mengetuk Sendiri untuk Sistem Pelapisan Keluli

I. Bahan Asas dan Rawatan Permukaan

1. Bahan asas: Keluli 1022 Standard Keluli karbon sederhana (dipadamkan-keras); Keluli tahan karat 410/304 untuk persekitaran kakisan tinggi

2. Rawatan haba: Pengerasan melalui (permukaan keras, teras tegar)

3. Anti-karat permukaan: Penyaduran zink berwarna, galvanizing hot-dip, Dacromet, phosphating

4. Pencuci yang sepadan: Penyandar keluli tergalvani + getah EPDM (pengedap tahan cuaca)

II. Kekerasan dan Sifat Mekanikal

1. Kekerasan permukaan: HRC 35–45 (memastikan keupayaan penggerudian, mengelakkan pecahan hujung)

2. Kekuatan tegangan: ≥450 MPa

3. Tork muktamad: ≥10.9 N·m (spesifikasi standard)

4. Kapasiti tarik keluar ( dipadankan dengan kepingan keluli 0.5–4mm + purlin): ≥8700 N

III. Spesifikasi dan Parameter Benang

1. Saiz nominal biasa: ST5.5, ST6.3 (arus perdana untuk projek kejuruteraan)

2. Jenis benang: Benang mengetuk sendiri kasar; profil tajam, cengkaman kuat

3. Jenis mata gerudi: Titik penggerudian diri standard; sesuai untuk ketebalan kepingan 0.5–6 mm

IV. Parameter Pencuci Pengedap

1. Suhu operasi: -40°C hingga 120°C; tahan terhadap penuaan suhu tinggi/rendah

2. Prestasi: Kalis air, menyerap hentakan, menghalang kerosakan yang dihancurkan pada kepingan; hayat perkhidmatan ≥10 tahun

3. Struktur: Pra-dipasang sebagai satu unit di kilang; tidak boleh dipisahkan

V. Parameter Anti-karat dan Rintangan Cuaca

1. Zink berwarna: Rintangan semburan garam ≥200 h; sesuai untuk kawasan dalam/kering kilang

2. Galvanizing hot-dip / Dacromet: Rintangan semburan garam ≥500 h; sesuai untuk persekitaran luar, lembap dan pantai

VI. Parameter Pemasangan dan Penggunaan

1. Keperluan pengikat: Mesin basuh mesti dimampatkan sama rata; elakkan terlalu ketat untuk mengelakkan getah retak atau lekukan permukaan kepingan

2. Kedalaman penggerudian: Selepas menembusi kepingan berwarna, benam yang berkesan ke dalam purlin keluli mestilah ≥25 mm

3. Aplikasi: Menyambung kepingan pelapis nipis (bumbung, panel dinding, berkelip/trim); bukan untuk digunakan dalam sambungan struktur galas beban primer
