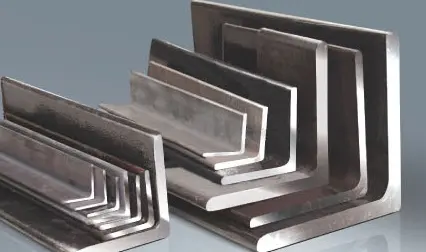

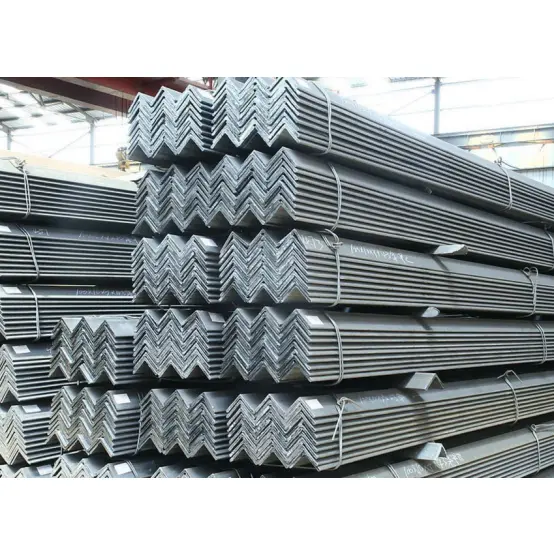

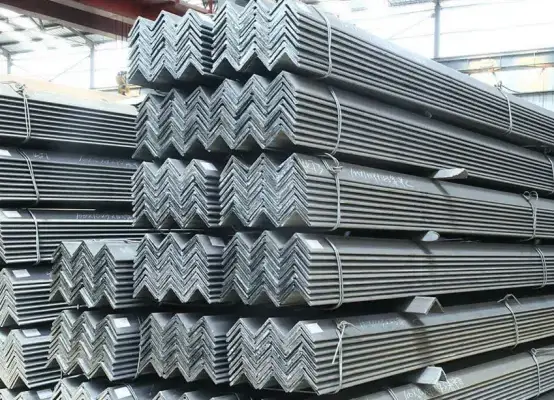

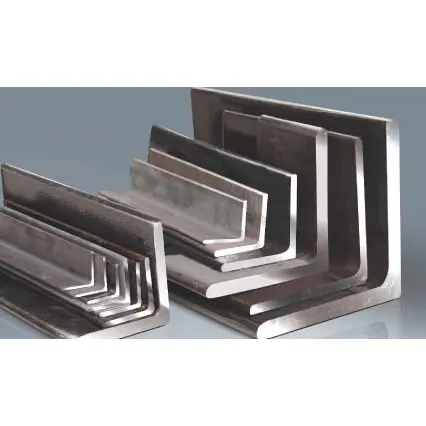

Bar Sudut Keluli Struktur Bergalvani

Bar sudut keluli struktur bergalvani adalah ringan, kos efektif, dan mudah diproses dan dipasang. Dengan keratan rentas yang padat dan serba boleh, ia kerap digunakan untuk sambungan struktur, pendakap, tetulang purlin, pagar, penyokong, bahagian terbenam dan pelbagai komponen tambahan. Digunakan secara meluas dalam kemudahan perindustrian, projek perbandaran, pemasangan elektromekanikal, dan pergudangan, ia adalah bahan tambahan volum tinggi dalam pembinaan keluli.

Ciri-ciri Bar Sudut

I. Ciri Mekanikal dan Keratan Rentas

1. keratan rentas berbentuk L; struktur ringan. Mereka terutamanya menahan daya paksi, daya ricih, dan momen lentur setempat. Oleh kerana ketegaran keseluruhan yang agak rendah, ia tidak sesuai digunakan sebagai komponen galas beban teras seperti rasuk atau tiang utama.

2. Pembinaan gulung panas, satu keping menghasilkan tegasan sisa yang rendah dan sifat bahan seragam, menjadikannya tahan retak atau ubah bentuk di bawah beban.

3. Sudut kaki yang sama menawarkan pengagihan beban yang simetri, manakala sudut kaki yang tidak sama membolehkan pemilihan yang fleksibel berdasarkan arah daya, yang menampung pelbagai sambungan pemasangan.

II. Ciri-ciri Ekonomi dan Perolehan

1. Pelbagai spesifikasi dan model; stok pasaran yang mencukupi dan saluran perolehan yang pelbagai; harga rendah dan kos keseluruhan rendah.

2. Ringan, mengurangkan beban struktur keseluruhan dan kos asas dengan ketara.

III. Ciri Pemprosesan dan Pembinaan

1. Memotong, menumbuk, membengkok, mengimpal dan mencantum adalah mudah, membolehkan pemprosesan sekunder di tapak yang fleksibel.

2. Saiz padat memudahkan pengendalian dan mengangkat; kaedah pemasangan serba boleh (kimpalan atau bolting) memastikan kecekapan pembinaan yang tinggi.

3. Pilihan penyambungan dan gabungan fleksibel; menggunakan berbilang bar bersama boleh meningkatkan kapasiti dan kestabilan galas beban keseluruhan.

IV. Ciri Penggunaan dan Keserasian

1. Dihantar dalam keadaan "hitam" (skala kilang) yang digulung panas; serasi dengan rawatan anti-karat seperti penyingkiran karat, pengecatan, dan galvanizing hot-dip; sesuai untuk digunakan dalam persekitaran dalaman dan luaran standard. 2. Sangat serba boleh; sesuai untuk fabrikasi pelbagai komponen tambahan seperti penyambung, penyokong, rangka kerja kepungan, pagar dan bahagian terbenam.

V. Had

Oleh kerana bentuk keratan rentasnya, ia mempunyai rintangan terhad kepada lenturan dan anjakan sisi. Ia berfungsi terutamanya sebagai komponen pembawa beban tambahan, penyambung atau pengukuhan dan tidak dapat menyokong beban utama dalam aplikasi jangka panjang atau tugas berat.

Kegunaan dan Skop Aplikasi

I. Kegunaan Utama

1. Sambungan dan tetulang sendi: Bar sudut keluli berstruktur bergalvani berfungsi sebagai plat sambungan, pengeras dan komponen sambatan antara anggota keluli primer dan sekunder (seperti rasuk dan tiang), meningkatkan integriti sendi.

2. Pelbagai sokongan dan kurungan: Fabrikasi penyokong paip, kurungan dulang kabel, pangkalan peralatan, sokongan koridor utiliti dan sokongan bumbung.

3. Penutup dan rangka kerja: Purlin dinding/bumbung untuk loji industri, rangka kerja untuk pelapisan keluli warna, rangka dinding sekatan dan bingkai pintu/tingkap.

4. Pagar, pagar dan tangga: Pagar perimeter kilang, susur tangga, pagar laluan pejalan kaki, kandang platform dan komponen utama untuk tangga akses.

5. Bahagian tertanam dan penambat: Bahagian tertanam pembinaan, penyambung plat asas dan pengikat dinding.

6. Bingkai ringan dan kemudahan sementara: Bangsal ringkas, penimbunan tapak pembinaan, sokongan sementara dan komponen perancah.

7. Tetulang struktur keluli: Menyediakan sokongan pengukuhan, ikatan dan sisi untuk rasuk-H, keluli saluran, rasuk-I dan anggota struktur lain.

II. Skop Permohonan

1. Bangunan industri: Sistem sokongan, struktur kepungan, dan bahan tambahan untuk platform peralatan di kilang, gudang dan bengkel.

2. Kejuruteraan perbandaran: Pagar jalan, penimbunan tapak, rangka kerja papan iklan, sokongan talian utiliti perbandaran, dan laluan pejalan kaki kecil.

3. M&E dan HVAC: Sokongan dan penyangkut khusus untuk saluran udara, paip air dan kabel di loji kuasa, kemudahan kimia dan bangunan komersial.

4. Bangunan pasang siap dan sivil: Rangka kerja tambahan untuk struktur keluli berbilang tingkat, bangunan modular dan unit perumahan ringkas.

5. Pergudangan dan logistik: Rak ringan, rak partition penyimpanan dan struktur pelindung untuk halaman penyimpanan. 6. Bidang lain: Struktur tambahan untuk jentera pembinaan, bahan bantu marin, kerangka jentera pertanian, dan anggota tambahan untuk menara penghantaran kuasa.

Parameter Prestasi Utama

Standard: GB/T 706-2016 (Bar Sudut Keluli Struktur Bergalvani); dikategorikan kepada sudut sama kaki dan tidak sama kaki.

I. Bahan Biasa dan Sifat Mekanikal

Modulus keanjalan: 2.06 × 10⁵ MPa; tenaga hentaman suhu bilik ≥ 27 J.

II. Klasifikasi, Penetapan dan Spesifikasi Arus Perdana

1. Pengelasan dan Penetapan

· Sudut sama kaki: Lebar kaki adalah sama; sebutan: lebar kaki × ketebalan kaki (cth., ∠50×5).

· Sudut kaki tidak sama: Lebar kaki berbeza; sebutan: lebar kaki panjang × lebar kaki pendek × ketebalan kaki (cth., ∠63×40×5).

2. Sudut Kaki Sama Sama (Tunjang utama dalam kejuruteraan)

· ∠25×3, ∠30×3, ∠40×4

· ∠50×4, ∠50×5

· ∠63×5, ∠70×6

· ∠80×6, ∠90×8, ∠100×10

3. Sudut Kaki Tidak Sama Biasa

∠56×36×4, ∠63×40×5, ∠70×45×5, ∠80×50×6

III. Dimensi dan Parameter Panjang

1. Panjang tetap standard: 6m, 9m, 12m; pemotongan tersuai tersedia; toleransi panjang ±5 mm.

2. Toleransi bentuk: Kelengkungan ≤ 2mm setiap meter; jumlah kelengkungan ≤ 0.2% daripada jumlah panjang; tiada pusingan yang ketara.

IV. Ciri-ciri Struktur

1. Bahagian terbuka berbentuk L; ketegaran kilasan dan lentur yang rendah; sesuai untuk menentang daya paksi, daya ricih, dan momen lentur setempat.

2. Sudut sama kaki mempunyai pemuatan simetri dan selalunya digunakan untuk pendakap dua arah atau sokongan simetri; sudut kaki yang tidak sama sesuai untuk sambungan pemuatan satu arah.

3. Kapasiti menanggung beban bagi satu anggota adalah terhad; menggabungkan atau mengumpulkan ahli boleh meningkatkan ketegaran keseluruhan.

V. Ciri-ciri Permukaan dan Pemprosesan

1. Keadaan penghantaran: Kemasan hitam bergulung panas (dengan skala kilang).

2. Kebolehkerjaan: Mudah dipotong, digerudi, dikimpal dan dibengkokkan; mudah untuk fabrikasi di tapak.

3. Perlindungan permukaan: Serasi dengan penyingkiran dan pengecatan karat, galvanizing hot-dip, atau salutan serbuk; sesuai untuk kedua-dua persekitaran dalaman dan luaran.

VI. Parameter Persekitaran Operasi

1. Julat suhu yang berkenaan: [Min]°C hingga [Maks]°C

2. Rintangan kakisan: Bahan asas tidak mempunyai rintangan kakisan yang wujud; perlindungan permukaan adalah wajib untuk persekitaran luar atau menghakis.

3. Kaedah sambungan: Serasi dengan kimpalan, bolting standard, atau bolting tergalvani.
