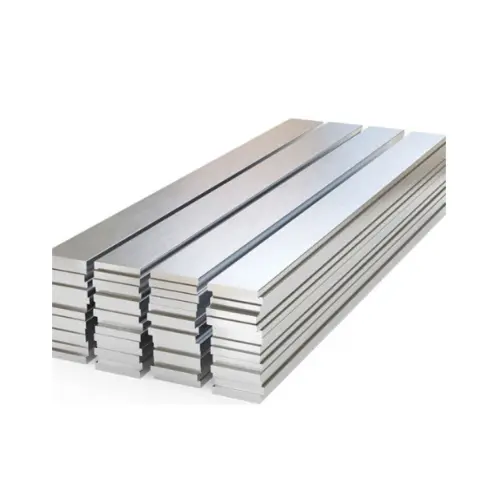

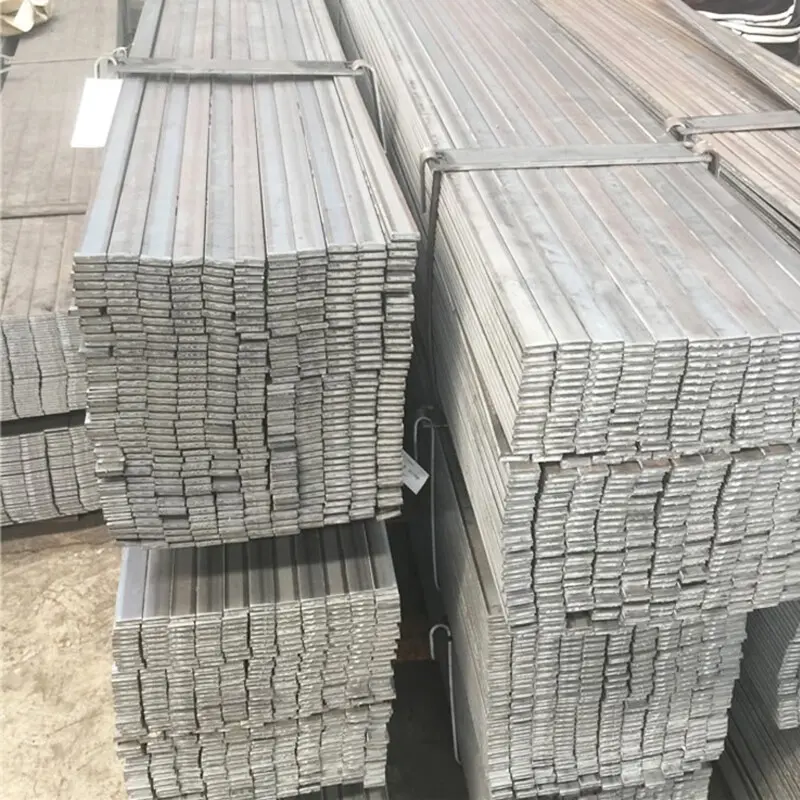

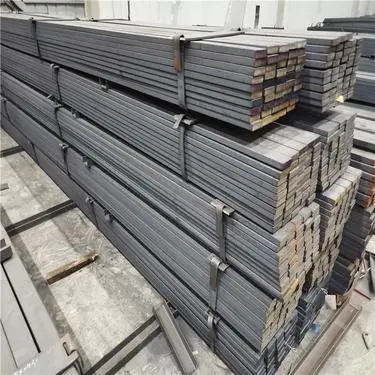

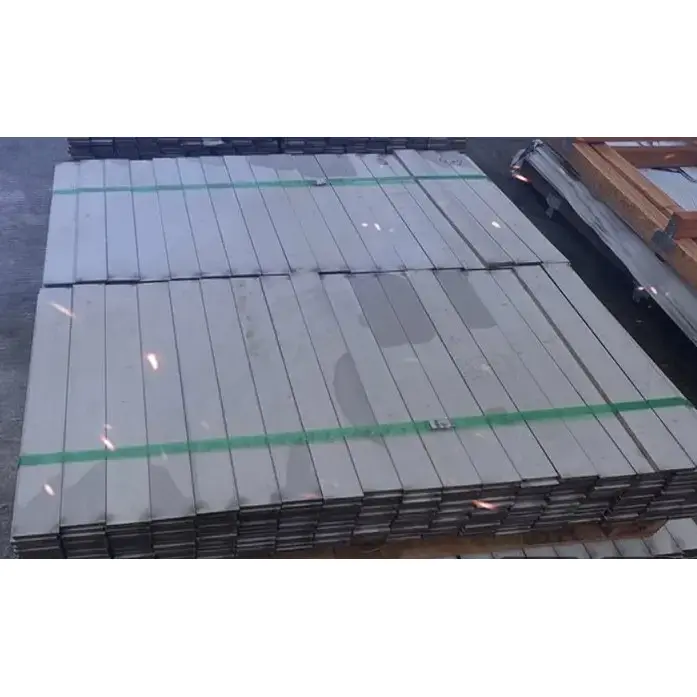

Bar Keluli Rata Gelek Panas untuk Pembinaan menampilkan keratan rentas segi empat tepat dengan tepi bulat. Ia mematuhi standard GB/T 704-2016 dan terutamanya diperbuat daripada keluli Q235B atau Q355B. Spesifikasi berkisar antara 12–300mm lebar dan 3–60mm dalam ketebalan, dengan panjang standard 6m, 9m atau 12m.
1. Keratan rentas ialah segi empat tepat yang panjang dan rata di mana lebarnya jauh melebihi ketebalan. Ia menawarkan rintangan sederhana terhadap lenturan dan kekakuan sisi dengan paksi galas beban yang jelas, menjadikannya sesuai untuk aplikasi yang melibatkan beban satu arah, ikatan ketegangan dan pengapit.
2. Biasanya diperbuat daripada keluli struktur karbon, bahannya seragam dan lasak. Ia berfungsi dengan stabil di bawah beban dinamik statik dan kecil dan tahan terhadap patah rapuh.
3. Ia menawarkan berat diri yang rendah berbanding dengan keratan rentas dan kecekapan penggunaan bahan yang tinggi; apabila digunakan sebagai penyambung atau ikatan ketegangan, ia secara berkesan mengurangkan beban struktur keseluruhan.
1. Permukaan rata dan tepi seragam memastikan kesesuaian yang sangat baik, membolehkan pemasangan flush terhadap komponen struktur. Ia sesuai untuk aplikasi seperti pengapit, jalur tepi, tetulang, dan ikatan ketegangan.
2. Profilnya yang langsing dan bentuknya yang ringkas membolehkan susunan yang fleksibel, menjadikannya boleh disesuaikan dengan kawasan yang tidak teratur dan ruang pembinaan yang ketat.
3. Pelbagai spesifikasi modular—menawarkan pelbagai kombinasi lebar dan ketebalan—membolehkan penyesuaian di tapak dan memastikan serba boleh yang tinggi.
1. Ia mempamerkan prestasi cemerlang dalam kedua-dua pemprosesan panas dan sejuk. Ia boleh dipotong dengan mudah, digerudi, dibengkokkan, digulung, dikimpal, dan dicop tanpa memerlukan jentera yang kompleks. 2. Kaedah sambungan yang pelbagai: Terutamanya disambungkan melalui kimpalan pusingan atau kimpalan punggung, tetapi juga boleh diikat dengan bolt atau rivet; fabrikasi bersama adalah mudah.
3. Panjang boleh dipotong mengikut keperluan dengan sisa bahan yang minimum; pemprosesan bahagian kecil atau bentuk tidak teratur adalah mudah.
1. Permukaan canai panas as-rolled mengekalkan skala kilang; rawatan seperti galvanizing hot-dip, galvanizing sejuk, mengecat, atau menghitam boleh digunakan. Setelah dirawat untuk rintangan kakisan, ia sesuai untuk persekitaran dalaman, luaran dan lembap atau terdedah.
2. Sifat mekanikal kekal stabil dalam julat suhu standard **-20°C hingga 250°C**, tanpa kemerosotan prestasi yang ketara.
1. Proses pengeluaran yang mudah dan pembuatan berskala besar menghasilkan harga yang rendah dan ketersediaan stok yang mencukupi, menjadikannya profil struktur asas yang sangat kos efektif.
2. Dikategorikan kepada keluli rata gelek panas dan keluli rata ditarik sejuk:
1. Jenis canai panas: Mempunyai skala kilang pada permukaan; ketepatan dimensi sederhana; sesuai untuk aplikasi kejuruteraan am.
2. Jenis ditarik sejuk: Ketepatan dimensi tinggi dan kemasan permukaan licin; sesuai untuk pemasangan ketepatan dan komponen mekanikal.
1. Rintangan yang lemah terhadap kilasan sisi dan terbalik; tidak sesuai untuk digunakan sebagai rasuk galas beban utama atau tiang sendiri; biasanya digunakan sebagai komponen tambahan.
2. Bahagian keluli rata yang lebih nipis mempunyai rintangan yang lemah terhadap hentaman setempat dan terdedah kepada lenturan atau ubah bentuk di bawah beban yang berlebihan.
3. Terdedah kepada pengaratan cepat jika dibiarkan terdedah di luar rumah untuk tempoh yang lama tanpa perlindungan kakisan.
1. Komponen penyambung untuk struktur keluli
Bar keluli rata gelek panas boleh berfungsi sebagai palang pengikat, plat tetulang, plat sambungan dan pengeras antara rasuk keluli, tiang, rasuk H dan bahagian berongga segi empat tepat/segi empat tepat. Ia meningkatkan kestabilan struktur keseluruhan dan merupakan bahan tambahan biasa untuk sambungan struktur keluli.
2. Bahagian dan komponen tertanam
Digunakan untuk membuat plat keluli rata terbenam, elemen pengikat tertanam, dan jalur pembumian; digunakan secara meluas dalam projek komponen terbenam untuk asas bangunan, dinding dan bumbung.
3. Sistem kepungan dan pemangkasan tepi
Digunakan untuk pemangkasan tepi dan pembalut di sekeliling panel keluli bersalut warna, dinding, bumbung dan bukaan pintu/tingkap; juga digunakan untuk jalur tekanan, rangka kerja pengedap tepi, jalur penutup sambungan panel dan komponen pengedap/penyekat air. 4. Aksesori Paip dan Peralatan
Pengapit paip, klip saluran, tali pendakap, jalur pengikat peralatan, dan jalur penetapan talian; digunakan untuk pengamanan paip dan kabel yang teratur.
5. Pembumian Perlindungan Kuasa & Kilat
Membumikan bar rata, konduktor bawah perlindungan kilat, dan jalur ikatan sama kuasa untuk bangunan, kilang, bilik pengagihan kuasa dan peralatan khusus; bahan yang mematuhi piawaian industri kuasa.
6. Pengawal, Susur Tangan, dan Laluan/Tangga
Kemasan tepi bunga tangga, jalur tetulang pagar, palang pagar mudah dan jalur platform anti-gelincir.
7. Pemprosesan Mekanikal dan Perkakasan
Bahagian bercop, bingkai peralatan kecil, aksesori alat, komponen perkakasan, bahagian jentera pertanian dan pemotongan/pemprosesan tersuai bahagian kecil bukan standard.
8. Kemudahan Sementara Perbandaran dan Tapak Binaan
Tetulang penimbunan, pengikat perancah, bingkai sokongan sementara dan rangka kerja asas tanda.
1. Kejuruteraan Struktur Keluli: Bahan tambahan untuk loji industri, bangunan pasang siap, bumbung keluli, dan sistem pelapisan dinding.
2. Bangunan M&E (Mekanikal & Elektrik): Pembumian perlindungan kilat elektrik, sokongan paip/HVAC dan sistem penetapan saluran.
3. Kejuruteraan Kuasa: Pembumian dan sambungan konduktif untuk pencawang, bilik pengedaran dan kemudahan kuasa luar.
4. Perbandaran & Pengangkutan: Penyorok jalan, pagar, tempat perlindungan bas, dan komponen landskap perbandaran.
5. Pembuatan Jentera: Peralatan kegunaan am, jentera pembinaan, jentera pertanian dan pemprosesan komponen perkakasan.
6. Pembinaan Kapal & Dinding Langsir: Pengukuhan komponen kapal, kemasan tepi dinding tirai seni bina, dan sub-bingkai pintu/tingkap.
· Keluli rata gelek panas: Kos efektif dengan ketersediaan stok yang tinggi; sesuai untuk kegunaan kejuruteraan am, terutamanya untuk ikatan struktur, bahagian terbenam, pembumian, dan kemasan tepi pelapisan.
· Keluli rata yang ditarik sejuk: Mempunyai dimensi yang tepat dan kemasan permukaan yang licin dan bersih; sesuai untuk jentera ketepatan, komponen yang memerlukan kualiti estetik tinggi, dan pemasangan ketepatan.
· Keluli rata bergalvani celup panas: Tahan kakisan dan karat; lebih disukai untuk persekitaran luar, terdedah atau lembap dan projek pembumian perlindungan kilat. Parameter Prestasi Utama
Standard: GB/T 704-2016 "Keluli rata gelek panas", GB/T 34374-2017 "Keluli rata ditarik sejuk"
|
Gred Bahan |
Kekuatan Hasil ReL (MPa) |
Kekuatan Tegangan Rm (MPa) |
Pemanjangan Selepas Patah |
Senario Aplikasi |
|
Q235B |
≥235 |
375～500 |
≥24% |
Penggunaan kejuruteraan am, anggota pengikat, trim tepi, bahagian terbenam biasa, plat pembumian |
|
Q355B |
≥355 |
470～630 |
≥21% |
Tetulang tugas berat, plat penyambung galas beban, kelengkapan peralatan mekanikal |
Parameter Fizikal Am
· Ketumpatan: 7.85 g/cm³
· Modulus Keanjalan: 2.06 × 10⁵ MPa
· Suhu Operasi: -20°C hingga 250°C
1. Kaedah Penamaan
Lebar × Tebal (mm); Contoh: 50×5, 80×6
2. Julat Saiz Utama
· Lebar: 12–300 mm
· Ketebalan: 3–60 mm
· Panjang Piawai: 6m, 9m, 12m; cut-to-length tersedia atas permintaan
3. Toleransi Dimensi
· Keluli rata gelek panas: Lebar ±1.0 mm, Tebal ±0.5 mm
· Keluli rata yang ditarik sejuk: Ketepatan yang lebih tinggi; toleransi lebar/tebal ≤ ±0.3 mm
4. Formula Berat Teori
W (kg/m) = Lebar (mm) × Tebal (mm) × 0.00785
5. Spesifikasi Biasa dan Berat setiap Meter
|
Saiz (Lebar × Tebal, mm) |
Berat Teori (kg/m) |
Aplikasi Utama |
|
20×3 |
0.471 |
Kemasan tepi kecil, acuan tingkap & pintu, palang pengikat ringkas |
|
25×3 |
0.589 |
Pengacuan hiasan, bahagian penetapan saluran paip |
|
30×3 |
0.707 |
Kemasan tepi am, pengacuan bumbung, bahagian tetulang kecil |
|
30×4 |
0.942 |
Bar pengikat dinding, pengapit paip kecil |
|
40×4 |
1.256 |
Keluli pembumian rata biasa, plat penyambung biasa |
|
40×5 |
1.570 |
Jalur pembumian standard, pengapit paip, pengacuan kepungan |
|
50×5 |
1.963 |
Keluli asas rata utama, jalur pengikat struktur keluli |
|
50×6 |
2.355 |
Bar pengikat tugas berat, jalur pengukuhan peralatan |
|
60×6 |
2.826 |
Pengapit paip besar, jalur pengeras rasuk & tiang |
|
80×6 |
3.768 |
Plat penyambung berat, bahagian tetulang yang dilebarkan |
|
80×8 |
5.024 |
Jalur galas beban tebal, plat tambahan untuk pangkalan peralatan |
|
100×8 |
6.280 |
Komponen beban berat yang diluaskan, kelengkapan gelung besar |
1. Keratan rentas rata dan memanjang; menawarkan rintangan lenturan satu arah yang baik tetapi kekakuan sisi yang rendah. Sesuai untuk aplikasi membongkok, menegang, mengikat dan mengapit dalam satah; tidak sesuai untuk menahan tork tinggi atau beban sisi secara bebas.
2. Komposisi bahan seragam tanpa titik kepekatan tegasan yang ketara; mempamerkan sifat lenturan sejuk dan pengecapan yang sangat baik.
3. Prestasi ricih yang stabil; sesuai digunakan sebagai penyambung pusingan, hentian air, dan palang pengikat.
|
kategori |
Proses Pembentukan |
Ketepatan & Keadaan Permukaan |
Prestasi Teras |
Senario Aplikasi |
|
Keluli Rata Gelek Panas |
Bergolek panas |
Skala oksida pada permukaan, ketepatan dimensi biasa |
Keliatan yang baik, kebolehkimpalan yang sangat baik, prestasi kos yang tinggi |
Bar pengikat struktur keluli, bahagian terbenam, trim tepi, bar pembumian umum, kegunaan tapak pembinaan umum |
|
Keluli Rata Dilukis Sejuk |
Lukisan sejuk ketepatan |
Permukaan cerah licin, dimensi yang tepat |
Kelurusan yang tinggi, toleransi yang ketat, penampilan yang baik |
Kelengkapan jentera ketepatan, komponen hiasan, bahagian pemasangan ketepatan tinggi |
|
Keluli Rata Bergalvani celup panas |
Gulungan panas / lukisan sejuk + galvanizing hot dip |
Salutan zink seragam, sifat anti-karat |
Rintangan kakisan & cuaca yang sangat baik, kekonduksian elektrik yang stabil |
Pembumian luar, bahagian struktur terbuka, persekitaran lembap, projek kejuruteraan kuasa |
1. Prestasi lentur-sejuk: Mampu lenturan sejuk 180° pada suhu bilik tanpa retak atau penyingkiran pada selekoh; sesuai untuk lenturan dan pembentukan di tapak.
2. Prestasi Kimpalan: Disebabkan kandungan karbon yang rendah, bar keluli rata gelek panas ini sesuai untuk kimpalan arka dan kimpalan terlindung gas; mereka menghasilkan kimpalan yang kuat yang tahan retak.
3. Stamping/Punching: Mudah untuk menumbuk dan memotong; kesukaran pemprosesan yang rendah; sesuai untuk pengeluaran besar-besaran bahagian kecil yang berbentuk tidak teratur.
4. Kekonduksian Elektrik: Keluli karbon tulen menawarkan kekonduksian elektrik yang baik dan merupakan bahan standard untuk perlindungan kilat dan projek pembumian.
1. Keadaan Asas: Kemasan "hitam" bergulung panas (skala kilang); terdedah kepada karat; rawatan anti-karat adalah wajib untuk kegunaan luar.
2. Proses Anti-karat Biasa & Spesifikasi Rujukan
o Galvanizing hot-dip: Purata ketebalan salutan zink ≥65μm; hayat perkhidmatan luar 12-18 tahun.
o Tergalvani sejuk / Mengecat: Salutan zink / ketebalan filem cat 20–40μm; terutamanya untuk persekitaran dalaman atau kering.
o Penghitaman / Pasif: Pencegahan karat sahaja (tiada kemasan hiasan); digunakan untuk komponen mekanikal dalaman.
1. Utama: Kimpalan pusingan, kimpalan punggung (standard untuk struktur keluli dan projek pembumian).
2. Sekunder: Bolting, rivet, pengancing klip/pengapit.
sesuai
Pendakap/tetulang struktur keluli, jalur trim tepi bumbung/dinding, bahagian tertanam, pelindung/pentanahan kilat, pengapit/pendakap paip, tepi susur tangga, pagar mudah, bahagian perkakasan mekanikal kecil.
Tidak sesuai
Rasuk atau tiang galas beban utama yang berdiri sendiri, komponen tertakluk kepada hentaman berselang-seli frekuensi tinggi, komponen galas beban tekanan tinggi.
| lebar (mm) |
ketebalan (mm) | |||||||||||
| 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 14 | 16 | |
| berat teori ( k g / m ) | ||||||||||||
|
10 12 14 16 18 20 22 25 28 30 32 35 40 45 50 55 60 65 70 |
0.24 0.28 0.33 0.38 0.42 0.47 0.52 0.59 0.66 0.71 0.75 0.82 0.94 1.06 1.18 |
0.31 0.38 0.44 0.50 0.57 0.63 0.69 0.78 0.88 0.94 1.00 1.10 1.26 1.41 1.57 1.73 1.88 2.04 2.22 |
0.39 0.47 0.55 0.63 0.71 0.78 0.86 0.98 1.10 1.18 1.26 1.37 1.57 1.77 1.96 2.16 2.36 2.55 2.75 |
0.47 0.57 0.66 0.75 0.85 0.94 1.04 1.18 1.32 1.41 1.51 1.65 1.88 2.12 2.36 2.59 2.83 3.06 3.30 |
0.55 0.66 0.77 0.88 0.99 1.10 1.21 1.37 1.54 1.65 1.76 1.92 2.20 2.47 2.75 3.02 3.30 3.57 3.85 |
0.63 0.75 0.88 1.00 1.13 1.26 1.38 1.57 1.76 1.88 2.01 2.20 2.51 2.83 3.14 3.45 3.77 4.08 4.40 |
1.15 1.27 1.41 1.55 1.77 1.98 2.12 2.26 2.47 2.83 3.18 3.53 3.89 4.24 4.59 4.95 |
1.26 1.41 1.57 1.73 1.96 2.20 2.36 2.55 2.75 3.14 3.53 3.93 4.32 4.71 5.10 5.50 |
1.73 1.90 2.16 2.42 2.59 2.76 3.02 3.45 3.89 4.32 4.75 5.18 5.61 6.04 |
1.88 2.07 2.36 2.64 2.83 3.01 3.30 3.77 4.24 4.71 5.18 5.65 6.12 6.59 |
2.75 3.08 3.30 3.52 3.85 4.40 4.95 5.50 6.04 6.59 7.14 7.69 |
3.14 3.53 3.77 4.02 4.40 5.02 5.65 6.28 6.91 7.54 8.16 8.79 |
