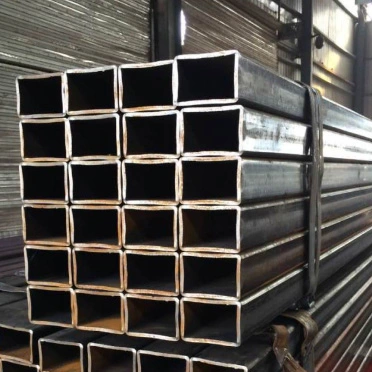

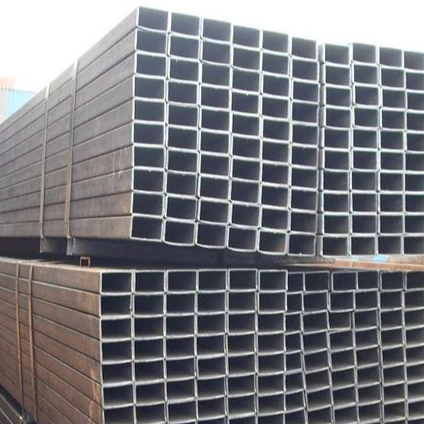

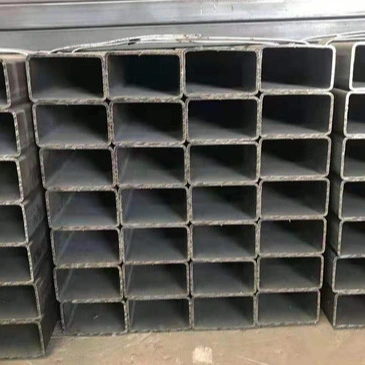

Tiub Keluli Struktur Berongga Segiempat

Tiub Keluli Struktur Berongga Segiempat tepat digunakan secara meluas dalam aplikasi seperti rasuk dan tiang keluli, rangka dinding tirai, rangka kerja kepungan, rak peralatan, pagar dan jentera pembinaan. Ia berfungsi dengan berkesan sebagai komponen galas beban utama sambil juga sesuai untuk pelbagai bentuk seni bina dan struktur kepungan.

Ciri-ciri Produk

I. Ciri-ciri Struktur dan Mekanikal

1. Keratan rentas segi empat tepat berongga memberikan kekukuhan yang tinggi terhadap lenturan dan anjakan sisi dalam kedua-dua arah. Ia menawarkan rintangan yang unggul terhadap kilasan dan ubah bentuk sisi berbanding dengan tiub bulat atau bentuk keluli struktur standard, memastikan kestabilan struktur keseluruhan yang teguh.

2. Bentuk keratan rentas seragam dan muka rata memastikan pengagihan beban sekata. Tiub individu boleh menahan beban menegak dan mendatar yang ketara, selalunya berfungsi secara langsung sebagai anggota galas beban utama.

3. Tersedia dalam jenis yang dikimpal dan lancar: Tiub segi empat tepat yang dikimpal menawarkan keberkesanan kos yang tinggi untuk keadaan operasi standard; tiub segi empat tepat lancar, tidak mempunyai jahitan kimpalan, memberikan kekuatan unggul, rintangan tekanan dan prestasi keletihan, menjadikannya sesuai untuk senario beban berat dan kitaran.

II. Rupa dan Ciri-ciri Pemasangan

1. Permukaan luar yang rata memudahkan penyambungan, pertindihan dan pelekap siram. Ia sesuai dengan ketat pada kepingan keluli bersalut warna, panel dan komponen kepungan, memastikan kemasan bersih dan pengedap tepi semasa pembinaan.

2. Tepi tajam dan profil seragam menggabungkan fungsi menanggung beban dengan daya tarikan estetik, menjadikannya sesuai untuk fasad seni bina, rangka kerja landskap dan projek berorientasikan reka bentuk lain.

3. Untuk kapasiti galas beban tertentu, ia lebih ringan daripada bahagian keluli pepejal, dengan berkesan mengurangkan beban struktur keseluruhan dan menjimatkan kos bahan.

III. Ciri Pemprosesan dan Sambungan

1. Mereka boleh dipotong, diserong, dibengkokkan, digerudi, dan dikimpal. Pemprosesan sekunder adalah mudah, memudahkan pembinaan di tapak yang mudah.

2. Kaedah sambungan serba boleh—termasuk kimpalan, bolting dan rivet—mencirikan reka bentuk sambungan yang ringkas dan kecekapan pemasangan yang tinggi.

3. Rangkaian spesifikasi yang luas, meliputi segala-galanya daripada tiub hiasan kecil kepada tiub galas beban bahagian besar, membolehkan pemilihan yang fleksibel.

IV. Rintangan Kakisan dan Ciri Prestasi

1. Dibekalkan dalam keadaan "hitam" (tidak bersalut); serasi dengan pelbagai rawatan anti-karat seperti galvanizing hot-dip, galvanizing sejuk, lukisan, dan salutan serbuk, menjadikannya sesuai untuk kedua-dua persekitaran dalaman dan luaran (kering atau basah).

2. Kebolehkerjaan sejuk dan panas yang baik; sifat mekanikal yang stabil dalam julat suhu operasi standard.

V. Had Produk

1. Kepekatan tekanan berlaku di sudut; kawasan ini terdedah kepada kerosakan keletihan di bawah hentaman teruk atau pemuatan kitaran berulang.

2. Kesesuaian yang lemah untuk pengangkutan bendalir; jarang digunakan untuk sistem paip, kerana ia direka terutamanya untuk aplikasi galas beban dan rangka kerja struktur.

3. Kos pengeluaran yang tinggi untuk tiub segi empat tepat lancar berspesifikasi besar berdinding tebal menghasilkan harga yang jauh lebih tinggi daripada versi yang dikimpal.

Kegunaan dan Skop Aplikasi

I. Kegunaan Utama

1. Komponen Struktur Utama

Digunakan untuk bingkai kilang, bingkai portal, rasuk dan tiang keratan kotak, tiang menegak, kekuda dan penyokong lantai; bahan galas beban teras dalam pembinaan keluli.

2. Membina Sampul dan Dinding Tirai

Bingkai dinding luar (girts/stud), bingkai skylight, bingkai pintu dan tingkap, purlin bumbung, dan rangka trim tepi; disepadukan dengan lancar dengan kepingan keluli berprofil dan bahan panel lain.

3. Kandang dan Kemudahan Perlindungan

Pagar perimeter kilang, pagar jalan, susur tangga, pagar balkoni, bingkai tempat penimbunan dan tiang jaring keselamatan.

4. Kerangka Peralatan dan Jentera

Pangkalan jentera, rak peralatan, bingkai meja kerja, rak gudang, bingkai kontena dan rangka kerja casis kenderaan.

5. Kejuruteraan dan Kemudahan Sementara

Kekuda pentas, rangka kerja rumah hijau, penimbunan tapak pembinaan sementara, struktur penyangga/sokongan dan rangka kerja bangunan modular.

6. Struktur Hiasan dan Seni Bina

Struktur landskap, ciri seni bina luar, rangka hiasan dalaman dan rangka kerja kabinet/gerai pameran; menggabungkan keupayaan menanggung beban dengan daya tarikan estetik.

II. Skop Aplikasi Tiub Keluli Struktur Berongga Segi Empat

1. Kejuruteraan Struktur Keluli: Rasuk, tiang dan sistem pendakap untuk loji industri, gudang, stadium dan bangunan pasang siap.

2. Hiasan Seni Bina: Membina dinding tirai, pintu dan tingkap, ciri seni bina dalaman/luaran, dan tempat pameran.

3. Perbandaran & Pengangkutan: Pagar jalan, tempat simpanan pembinaan perbandaran, pergola landskap dan rangka kerja tempat perlindungan bas.

4. Pembuatan Jentera: Bingkai untuk peralatan kegunaan am, jentera pembinaan, jentera pertanian dan peralatan logistik.

5. Pergudangan & Logistik: Rak tugas berat, platform penyimpanan dan struktur tambahan kontena.

6. Pertanian, Perhutanan & Hortikultur: Rumah hijau, rangka kerja perlindungan ternakan, dan pagar pertanian.

Panduan Pemilihan

· Tiub Segi Empat Dikimpal: Jenis produk arus perdana yang menawarkan prestasi kos yang tinggi; digunakan secara meluas untuk aplikasi standard seperti galas beban am, sampul bangunan, hiasan, dan pagar.

· Tiub Segi Empat Lancar: Kekuatan unggul, rintangan keletihan, dan kapasiti galas tekanan; digunakan terutamanya untuk aplikasi tugas berat, pemuatan kitaran, rangka jentera berspesifikasi tinggi dan komponen kejuruteraan tugas berat.

Parameter Prestasi Utama

Piawaian Pelaksanaan: GB/T 6728-2017 "Bahagian struktur berongga berbentuk sejuk"; GB/T 3094-2012 "Tiub keluli lancar segi empat tepat dan segi empat tepat yang ditarik sejuk"

I. Bahan Biasa dan Sifat Mekanikal

Parameter Am Tambahan:

· Modulus Keanjalan: 2.06 × 10⁵MPa

· Ketumpatan: 7.85 g/cm³

· Suhu Operasi Standard: -20°C hingga 200°C

II. Spesifikasi dan Sistem Dimensi

1. Kaedah Penamaan

Dimensi Luaran: Panjang × Lebar × Tebal Dinding (Unit: mm); Contoh: 100×50×3.0

2. Kategori Saiz Arus Perdana

· Kecil (Hiasan / Kepungan / Pengawal): 20×10, 30×20, 40×20, 50×30; Ketebalan dinding: 1.2–2.5 mm

· Sederhana (Keel / Purlin / Rasuk & Lajur Standard): 60×40, 80×40, 80×60, 100×50; Ketebalan dinding: 2.0–5.0 mm

· Besar (Lajur Utama & Rasuk / Kekuda Tugas Berat): 120×80, 150×100, 200×100, 250×150; Ketebalan dinding: 4.0–12.0 mm

3. Panjang dan Toleransi

· Panjang Piawai: 6 m, 9 m, 12 m; panjang tersuai tersedia

· Toleransi Dimensi Luaran: ±0.8%

· Toleransi Ketebalan Dinding: Paip dikimpal standard ±10%; Paip lancar ±7.5%

4. Formula Pengiraan Berat Teori

W (kg/m) = 0.00785 × [(B + H) × 2 − 4t] × t (B = Sisi panjang, H = Sisi pendek, t = Ketebalan dinding)

III. Sifat Mekanikal Struktur

1. Tiub Keluli Struktur Berongga Segi Empat Bahagian segi empat tepat menawarkan kekukuhan lenturan dua arah yang tinggi (di sepanjang kedua-dua paksi kuat dan lemah) dan kestabilan sisi dan rintangan kilasan yang unggul berbanding dengan profil tunggal seperti tiub bulat atau rasuk H, menghasilkan kestabilan struktur keseluruhan yang teguh.

2. Ciri Pemprosesan

· Ujian Lenturan: Mampu lenturan sejuk 90° pada suhu bilik tanpa retak atau delaminasi pada selekoh.

· Ujian Meratakan: Menahan pemampatan kepada dimensi tertentu tanpa retak dinding.

1. Ciri-ciri Tekanan: Kepekatan tegasan sedikit berlaku di sudut; tidak sesuai untuk aplikasi yang melibatkan beban impak berselang-seli frekuensi tinggi.

IV. Klasifikasi Produk dan Perbezaan Prestasi

V. Rawatan Permukaan dan Perlindungan Kakisan

1. Keadaan Standard: Kemasan hitam (permukaan oksida tergelek panas).

2. Kaedah Perlindungan Kakisan Biasa: Galvanizing hot-dip, galvanizing sejuk, salutan serbuk elektrostatik, lukisan anti-karat dan salutan fluorokarbon.

3. Rujukan Galvanizing Hot-dip: Purata ketebalan salutan zink ≥85 μm; ketahanan luar melebihi 15 tahun.

VI. Kaedah Sambungan

· Utama: Kimpalan serong, kimpalan penembusan penuh (utama untuk pembinaan).

· Sekunder: Sambungan bolt berkekuatan tinggi, skru mengetuk sendiri, memukau.

· Serasi dengan pelbagai pemasangan struktur keluli, termasuk kepingan keluli berwarna, rasuk-H, dan keluli sudut.

VII. Aplikasi yang Sesuai dan Dilarang

sesuai

Rasuk dan tiang loji industri, rangka dinding tirai, rangka kerja kepungan, pagar dan pagar, rak gudang, bingkai peralatan, struktur landskap, dan struktur keluli pasang siap.

Tidak Sesuai

Pengangkutan cecair bertekanan tinggi, paip suhu tinggi/tekanan tinggi dan struktur utama peralatan tugas berat tertakluk kepada kesan teruk atau keletihan frekuensi tinggi.
