Panel Decking Lantai Keluli Tertutup untuk Bangunan

Sebagai produk dek keluli berprofil generasi ketiga, Panel Decking Lantai Keluli Tertutup untuk Bangunan menggunakan struktur rongga tertutup sepenuhnya dengan rusuk ricih bersepadu. Ia boleh menggantikan sepenuhnya bar tetulang tegangan bawah papak lantai sambil menawarkan tiga kelebihan teras: menghapuskan keperluan untuk acuan yang luas, membolehkan penggantungan bebas kerosakan dari bahagian bawah, dan menyediakan ketahanan api yang tinggi. HAISHENG menyediakan pakej komprehensif—termasuk panel, penutup hujung, perkakasan penggantungan dan alat saling mengunci—secara berkesan menyelesaikan isu pembinaan biasa seperti ketidakpadanan komponen daripada perolehan sedikit demi sedikit, kimpalan stud yang tidak cekap di tapak, kerosakan pada salutan tergalvani semasa pemasangan siling, dan karat atau retak papak jangka panjang.

Definisi Produk

1. Panel Decking Lantai Keluli Tertutup untuk Bangunan (Kod: YXB):

Substrat pelekap keluli berprofil kekal generasi ketiga yang diperbuat daripada jalur keluli tergalvani hot-celup berkekuatan tinggi melalui pembentukan gulungan sejuk. Ia menampilkan rusuk bersambung sepenuhnya dan rusuk tahan ricih yang telah dibentuk. Semasa pembinaan, ia berfungsi sebagai acuan kekal untuk konkrit tuang di tempat; semasa fasa servis, keluli tertanam sepenuhnya dalam konkrit untuk bertindak sebagai tetulang tegangan utama untuk bahagian bawah papak, mewujudkan struktur galas beban keluli-konkrit komposit. Reka bentuk ini berbeza daripada struktur rusuk terbuka atau separuh terbuka (terbuka-tersempit).

2. Konvensyen Penamaan Model:

YXB - Ketinggian Rusuk - Padang Rusuk - Lebar Berkesan (mm)

Model Standard Arus Perdana:

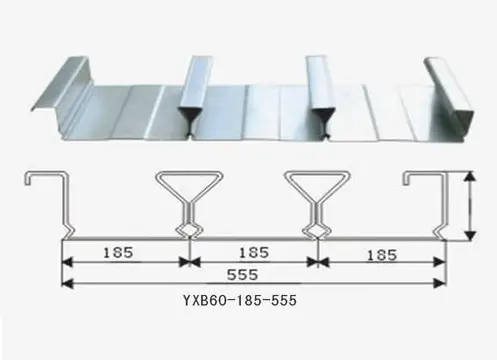

YXB65-170-510, YXB65-185-555, YXB66-240-720 (tiga profil dominan di pasaran)

3. Spesifikasi Bahan Asas

1) Lembaran Asas: S350GD/S420GD+Z keluli tergalvani hot-dip berkekuatan tinggi; kekuatan hasil ≥350 MPa; ketebalan standard: 0.75/0.8/1.0/1.2 mm (profil rusuk tertutup jarang melebihi 1.2 mm).

2) Salutan Bergalvani: Z120 g/m² untuk kawasan pedalaman; Z275 g/m² untuk kawasan pantai lembap; standard bahan asas: GB/T 2518.

3) Ciri-ciri Struktur: Bahagian bawah rata dan tertutup sepenuhnya; rongga rusuk tertutup; alur tahan ricih saling mengunci pada permukaan; konkrit membungkus sepenuhnya badan rusuk; rintangan ikatan dan ricih jauh lebih baik daripada profil rusuk terbuka.

4. Senario Aplikasi

Bangunan pejabat bertingkat tinggi, kompleks komersial, hospital, pusat data, platform peralatan beban berat dan projek siling dengan paip utiliti yang padat.

5. Pemilihan dan Penggredan Bahan Asas

Nota mengenai Pemilihan Ketebalan Panel: Decking berprofil tertutup menawarkan ketegaran struktur yang tinggi; ketebalan melebihi 1.2mm jarang digunakan di tapak. Panel 0.75/0.8mm digunakan untuk kawasan dengan beban rendah atau penggantungan siling padat; Panel 1.0/1.2mm adalah standard untuk projek bertingkat tinggi; panel lebih tebal tersedia melalui pesanan tersuai sahaja (masa utama 10 hari bekerja).

6. Penyelesaian Salutan Bergalvani Dipadankan dengan Keadaan Persekitaran

- Persekitaran dalaman yang kering: Z120g/m² galvanizing hot-dip dua muka; hayat perkhidmatan reka bentuk selama 28 tahun.

- Ruang pantai (semburan garam) atau ruang bawah tanah yang lembap: Z275g/m² galvanizing hot-dip dua muka; tahan kakisan ion klorida.

- Persekitaran dengan kesan menghakis kimia: AZ150 Al-Zn bahan asas bersalut aloi; rintangan asid dan alkali yang unggul berbanding dengan galvanizing hot-dip standard.

7. Jadual Toleransi Dimensi Geometri untuk Profil Arus Perdana

Sistem Sokongan Bersepadu Komprehensif

3.1 Aksesori Standard yang Dibekalkan oleh Kilang

1. Penutup hujung khusus untuk dek berprofil tertutup: Termasuk penutup hujung rasuk dan penutup tepi tepi; ketinggian tetap 65mm; spesifikasi salutan zink sepadan dengan panel dek dengan tepat. Pemasangan pada hujung rasuk/papak adalah pilihan untuk rentang jelas ≤2.8m untuk mengurangkan kos buruh (pengecualian ini tidak terpakai pada dek profil terbuka).

2. Komponen trim tepi tersuai: Kemasan tepi tergalvani jenis L dan jenis Z (tebal 0.6–0.75mm); sesuai untuk perubahan ketinggian, papan tidak terjual dan tepi di sekeliling bukaan peralatan.

3. Bahan pengedap bersama: Jalur pengedap buih sel tertutup; dimasukkan ke dalam sambungan saling mengunci sisi untuk mengelakkan kebocoran buburan konkrit.

3.2 Aksesori Sambungan Struktur di Tapak

1. Penyambung ricih: Stud berkepala silinder ML15 dengan ferrules seramik; Φ16 untuk panel 0.75–0.8mm; Φ19 untuk panel 1.0–1.2mm. Jarak stud untuk dek berprofil tertutup boleh ditingkatkan sebanyak 15%; penggunaan keluli adalah lebih rendah daripada dek profil terbuka.

2. Panel saling mengunci/menetap: Skru gerudi sendiri bebibir ST6.3 + playar jahitan dek tertutup profesional; jahitan mekanikal digunakan dan bukannya kimpalan titik untuk melindungi salutan tergalvani pada permukaan panel.

3. Aksesori penggantungan tidak merosakkan: Penyangkut gesper dovetail; tiada penggerudian atau kimpalan diperlukan-ia menyentap terus ke dalam alur tertutup di bahagian bawah panel. Kapasiti beban satu titik ≥ 1.2 kN; serasi dengan saluran udara berkadar api, dulang kabel voltan rendah dan rangka siling yang digantung.

3.3 Pengukuhan dan penyelarasan konkrit

Tidak seperti dek profil terbuka, yang mewajibkan tetulang dua lapisan, dek profil tertutup menghapuskan keperluan untuk tetulang tegangan lapisan bawah yang berterusan. Hanya tetulang kawalan retak HRB400 lapisan atas (untuk momen lentur negatif) dan tetulang jejari di sekeliling bukaan diperlukan. Penggunaan keluli keseluruhan dikurangkan sebanyak 25%–40%, dan semua reka bentuk tetulang mematuhi keperluan pengesahan CECS273.

3.4 Sorong sementara dan perlindungan kakisan termutakhir

1. Soring sementara: props paip keluli Φ48; jarak sokongan ditingkatkan sebanyak 0.6–0.8 m berbanding dek profil terbuka dengan ketebalan yang sama, menghapuskan keperluan untuk perancah kawasan penuh untuk plat lantai yang besar.

2. Perlindungan canggih: Bahan habis pemotong plasma + cat pembaikan yang kaya dengan zink; semua tepi yang dipotong mesti disalut dengan cat kaya zink untuk mengelakkan pengaratan pramatang pada permukaan yang dipotong.

Pembeza daripada dek lantai berprofil terbuka dan terbuka (dovetail).

4.1 Kelebihan teras Panel Decking Lantai Keluli Tertutup untuk Bangunan

1. Penjimatan kos melalui rentang panjang dan pembinaan bebas acuan: Rongga tertutup seperti kotak menawarkan ketegaran lenturan yang unggul. Panel YXB65 1.0 mm membenarkan rentang tidak disokong sehingga 3.4 m (berbanding dengan had 2.5 m untuk dek profil terbuka), mengurangkan kos sewa perancah dan pembinaan sebanyak 62% setiap 10,000 m² lantai.

2. Penjimatan kos merentasi keseluruhan proses siling gantung: Bahagian bawah adalah rata sepenuhnya tanpa rusuk yang menonjol, menghapuskan keperluan untuk meratakan mortar simen. Penyangkut klip tidak merosakkan menghalang kerosakan pada lapisan tergalvani dan pengaratan seterusnya, memendekkan jadual pemasangan siling sebanyak 20%.

3. Secara semula jadi tahan api (tiada salutan diperlukan): Tulang rusuk diselubungi sepenuhnya dalam konkrit; ketebalan papak standard 110mm mencapai penarafan ketahanan api 1.5–2 jam. Projek bertingkat tinggi tidak memerlukan salutan tahan api, menghapuskan kos yang berkaitan dengan pemeriksaan keselamatan kebakaran khusus.

4. Kestabilan getaran dan ubah bentuk: Keratan rentas tertutup menawarkan rintangan kilasan dan sedutan angin yang unggul berbanding profil trapezoid terbuka; getaran jangka panjang dari bilik mekanikal atau papak bumbung tidak akan menyebabkan lekukan permukaan atau delaminasi keluli.

5. Kebocoran dan kehilangan bahan yang rendah di tapak: Pencegahan kebocoran dua melalui jalur penguncian mekanikal dan pengedap menghasilkan kadar kehilangan konkrit di tapak sebanyak <1%, jauh lebih rendah daripada kadar kehilangan 8%–12% yang dikaitkan dengan dek profil terbuka.

4.2 Kelemahan dan penyelesaian pemulihan di tapak

1. Kos seunit yang lebih tinggi untuk bahan utama: Untuk ketebalan dan ketinggian rusuk yang sama, lebar bahan mentah yang dibangunkan adalah lebih besar, menghasilkan kos yang lebih tinggi bagi setiap meter persegi berbanding dengan dek profil terbuka. Pemulihan: Penjimatan pada keluli tetulang, perancah dan penghapusan salutan tahan api menghasilkan pengurangan 8%–12% dalam jumlah kos pembinaan awam.

2. Kesukaran memotong bukaan besar: Rongga dalaman tertutup menghalang pemotongan gas langsung bukaan besar. Penyelesaian: Pra-fabrikasi bukaan kilang untuk peralatan, dengan hanya bukaan kecil untuk paip/konduit dibuat di tapak.

3. Kecekapan kimpalan stud rendah: Ruang kerja yang terhad dalam rongga meningkatkan masa yang diperlukan untuk mengimpal setiap stud sebanyak 12%. Langkah-langkah Pemulihan: HAISHENG menyediakan lukisan susun atur awal dan mengoptimumkan penempatan stud untuk meningkatkan kecekapan pembinaan.

4.3 Jadual Perbandingan Pemilihan Akhir untuk Tiga Jenis Dek

- Geladak terbuka: Projek sensitif kos, jumlah penembusan utiliti yang tinggi, mezanin dalaman dengan jarak ≤2.5m.

- Dek tertutup: Bangunan awam bertingkat tinggi, pusat data; tidak memerlukan acuan; keperluan ketahanan api yang tinggi; projek siling gantung kawasan besar.

- Dek inden: Kos dan prestasi seimbang; pusat membeli-belah kecil hingga sederhana; papak lantai komersial rentang sederhana.

Proses Kawalan Kualiti Hujung-ke-Hujung seluruh kilang

5.1 Pengesahan Dwi Bahan Mentah semasa Kemasukan

- Pengesahan dokumentasi: Menyemak bahan asal Panel Decking Lantai Keluli Tertutup untuk sijil Bangunan daripada kilang keluli dan laporan ujian lekatan zink pihak ketiga; penolakan gegelung keluli kitar semula atau tergalvani semula.

- Pemeriksaan titik fizikal: Persampelan rawak 1 dalam setiap 4 gegelung untuk memeriksa toleransi ketebalan, jalur camber (kelengkungan), dan kecacatan salutan (bintik kosong); keseluruhan gegelung dikembalikan jika tidak mematuhi.

- Penjajaran suapan: Uncoiler penjajaran automatik fotoelektrik mengawal sisihan jalur kepada ≤1mm, menghalang pencongan semasa membentuk dan saling mengunci.

5.2 Proses Pra-rawatan Permukaan dan Pra-Tebukan Hak Milik

- Penebukan kunci ricih khusus dek tertutup (proses yang tidak ditemui dalam pengeluaran dek terbuka): Penebukan berterusan kunci ricih di kawasan web dengan kawalan toleransi ±0.3mm, meningkatkan kawasan ikatan keluli-konkrit lebih 35%; penyingkiran habuk tekanan tinggi selepas menumbuk membersihkan sanga zink dari lubang untuk mengelakkan lompang/pendelaminasi konkrit pada masa hadapan.

5.3 Tiga peringkat Progresif Cold-roll Interlock Forming

1. Pra-lentur (1-6 penggelek): Meratakan plat asas, pra-membentuk sudut dinding rusuk, dan menghapuskan tegasan lentur.

2. Pembentukan rusuk (7-10 penggelek): Menaikkan ketinggian rusuk kepada spesifikasi reka bentuk dan mengezab elaun untuk lipatan yang saling mengunci.

3. Pengunci tertutup (11-16 penggelek): Penekan gulung dua arah untuk jahitan interlock dalaman; jurang jahitan ≤0.2mm, mengelakkan kebocoran air atau keretakan pada masa hadapan.

- Pemeriksaan visual CCD dalam talian masa nyata: Pengesahan dimensi automatik setiap 30 saat; panel yang tidak mematuhi secara automatik ditolak dan dihalang daripada meneruskan ke peringkat seterusnya.

5.4 Pemotongan, Kemasan, dan Pemeriksaan Akhir Kilang

- Pemotongan gergaji terbang: Pemotongan panjang terkawal servo; toleransi panjang ≤±2mm untuk panel sehingga 12m; tiada lapisan zink spalling di tepi potong; tiada lencong tepi.

- Perlindungan kakisan termutakhir: Penyahburaian manual diikuti dengan sapuan cat sentuh yang kaya dengan zink pada permukaan yang dipotong—proses kilang wajib untuk dek rusuk tertutup.

- Pemeriksaan akhir enam item: Dimensi geometri, penampilan jahitan, lekatan salutan, prestasi lentur, rintangan gelinciran dan perlindungan penyimpanan; sampel ujian lentur dipilih secara rawak dan dihantar untuk ujian setiap 5,000 m².

Parameter Mekanikal

6.1 YXB65-170-510 Bahagian Parameter Mekanikal

6.2 Span Kosong & Kapasiti Muatan Tidak Disokong

Siri YXB65: 0.8mm=2.6~3.0m, 1.0mm=3.0~3.4m, 1.2mm=3.4~3.8m

Siri YXB50: 0.8mm≤2.8m, 1.0mm≤3.2m

Beban seragam yang dibenarkan (L=3.0m): 9~11kN/㎡(konkrit basah + beban hidup pembinaan)

6.3 Ketahanan teras dan parameter kebakaran

Rintangan gelincir antara muka: ≥18kN/m, tiada delaminasi dalam penggunaan jangka panjang

Rintangan kebakaran: 1.5~2.0j tanpa salutan kalis api

Hayat perkhidmatan: 30 tahun untuk salutan Z275 dalam persekitaran tidak menghakis pantai

Soalan Lazim

S1: Bolehkah Panel Decking Lantai Keluli Tertutup untuk Bangunan menggantikan sepenuhnya bar tetulang bawah?

J: Dengan syarat ia mematuhi piawaian JG/T363, panel rusuk tertutup bahan asas S350GD (ketinggian rusuk 65mm) boleh dikira sebagai 100% daripada tetulang tegangan utama untuk papak, membolehkan penyingkiran lengkap bar tetulang bawah berterusan tanpa mempertaruhkan isu kelulusan lukisan. Hanya papak bumbung bawah tanah dan papak bumbung tahan naik memerlukan sejumlah kecil tetulang bawah struktur tambahan; papak lantai dalaman standard tidak.

S2: Adakah menggantung saluran paip dari bahagian bawah panel rusuk tertutup akan merosakkan struktur papak semasa penyelenggaraan masa hadapan?

J: Tidak. Klip dovetail khusus mengunci ke dalam alur tertutup di bahagian bawah panel tanpa menggerudi lubang atau menjejaskan salutan tergalvani dan keratan rentas galas beban keluli; saluran paip boleh diubah kedudukan atau dikeluarkan sesuka hati. Pematuhan dikekalkan untuk beban penggantungan satu titik sehingga 1.2 kN; beban yang melebihi had ini memerlukan titik penggantungan tambahan dan bukannya tetulang papak.

S3: Bagaimanakah perlindungan kakisan jangka panjang boleh dicapai untuk tepi potong panel rusuk tertutup dalam persekitaran pantai dengan kelembapan tinggi?

J: Lapisan awal cat kaya zink digunakan di kilang; lapisan kedua salutan zink semburan sejuk mesti digunakan selepas pemotongan di tapak (cat anti-karat biasa adalah dilarang). Selain itu, hujung panel yang bertindih dengan rasuk keluli mesti dimeterai terhadap kakisan untuk mengelakkan kelembapan daripada memasuki rongga rusuk; pengedap ini boleh diperiksa serentak dengan perlindungan kakisan struktur keluli utama.

S4: Bagaimanakah kimpalan sejuk boleh diperbaiki memandangkan ruang yang terhad untuk kimpalan stud?

J: Bahagian atas rusuk tertutup mengehadkan sudut pistol kimpalan, menghasilkan kadar gabungan yang tidak lengkap kira-kira 3%–5%. Langkah-langkah pemulihan: Gantikan ferrules seramik pendek dan laraskan parameter arus kimpalan; stud dengan kimpalan sejuk (cantuman tidak lengkap) mesti ditanggalkan dan dikimpal semula—kimpalan tampalan untuk tetulang adalah dilarang.

S5: Pada tahap manakah jumlah kos dek profil tertutup dan dek profil terbuka menyamai?

J: Decking berprofil tertutup menawarkan jumlah kos yang lebih rendah untuk projek yang memenuhi kriteria berikut: rentang tunggal > 3m, luas siling terampai > 70% daripada jumlah keseluruhan, dan keperluan ketahanan api ≥ 1.5 jam. Walaupun harga seunit bahan utama lebih tinggi, penjimatan pada perancah, salutan kalis api, meratakan siling, dan keluli tetulang menghasilkan pengurangan kos keseluruhan sebanyak 8%–12%; sebaliknya, dek berprofil terbuka menawarkan keberkesanan kos yang lebih baik untuk aplikasi mezanin rentang kecil.
