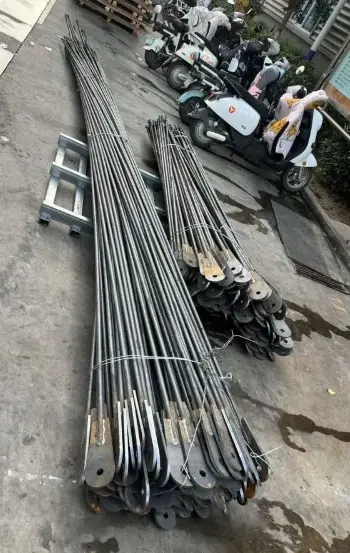

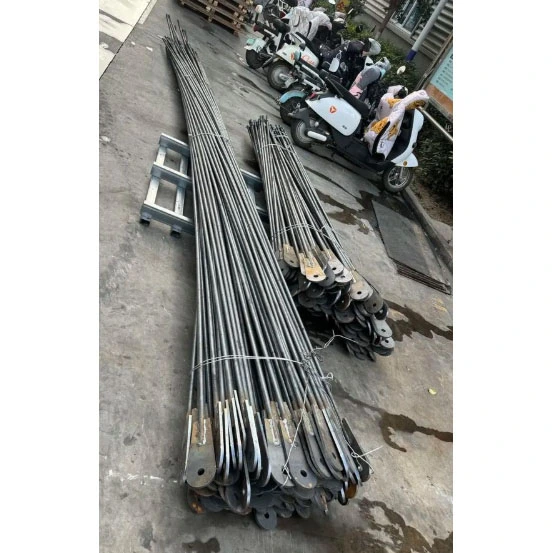

Sistem Pendakap Keluli Berstruktur Mendatar

Dipasang di dalam satah bebibir atas atau bawah rasuk bumbung dalam konfigurasi "X" (silang), Sistem Pendakap Keluli Berstruktur Mendatar adalah penting untuk kestabilan ruang bangunan perindustrian. Ia berfungsi terutamanya dalam ketegangan dan bukannya pemampatan dan berfungsi bersama-sama dengan batang pengikat dan pendakap lutut untuk membentuk sistem rintangan sisi bumbung.

1. Fungsi Produk

Memindahkan beban angin dari dinding gable dan daya seismik mendatar ke batang pengikat di bahagian atas lajur, seterusnya menyalurkannya ke bawah ke pendakap antara lajur dan ke dalam asas; menghalang anjakan sisi rasuk keluli bumbung, menghalang hujung sisi keseluruhan atau ketidakstabilan struktur bumbung.

2. Bahan Biasa

1). Aplikasi standard: Keluli sudut sama kaki (L50×5, L63×5, L70×6);

2). Kemudahan rentang panjang, beban berat atau kalis seismik: Bahagian berongga bulat berdiameter kecil (CHS); bahan standard ialah Q235B, dengan Q355B digunakan untuk aplikasi beban berat.

3. Lokasi Pemasangan

Dipasang di bahagian hujung bumbung dan ruang mengapit sambungan pengembangan untuk mencipta diafragma struktur yang tegar.

Konfigurasi Standard Dibekalkan Kilang

1. Komponen Pendakap Utama

Anggota pendakap silang (keluli sudut atau CHS) dibekalkan sebagai unit fabrikasi individu; sepasang anggota silang menyerong dalam satu teluk membentuk satu set pendakap mendatar yang lengkap.

2. Aksesori Sambungan Tamat

1. Plat sambungan akhir: Plat keluli 8–14mm yang dikimpal kilang ke kedua-dua hujung anggota pendakap, menampilkan lubang bolt pra-gerudi untuk meletak pada bebibir rasuk keluli;

2. Plat sambatan silang tengah: Plat sambatan dikongsi pada titik persilangan konfigurasi "X", di mana dua pendakap pepenjuru bertindih dan diikat.

3. Padanan Pengikat

Bolt Gred Standard 4.8 (M16/M20) untuk kegunaan umum; Bolt berkekuatan tinggi gred 8.8 (dengan pencuci rata dan pencuci spring) untuk struktur atau kemudahan kalis seismik yang menempatkan kren atas.

4. Spesifikasi Perlindungan Kakisan

1). Standard: Penyediaan permukaan manual St3 + primer dan lapisan atas (ketebalan filem kering: 60–90 μm);

2). Kawasan perindustrian menghakis / Kawasan pantai: Galvanizing hot-dip penuh.

5. Spesifikasi Perlindungan Kebakaran

Penggunaan salutan kalis api intumescent filem nipis berkadar 0.5 jam dalam ruang api yang ditetapkan; rawatan anti-karat hanya untuk kawasan tanpa keperluan perlindungan kebakaran.

Penyelesaian Lengkap Standard untuk Sistem Pendakap Keluli Struktur Mendatar

1. Pendakap Mendatar Keluli Sudut Konvensional: Ahli utama keluli sudut + plat sambungan hujung + plat sambatan perantaraan + rawatan anti-karat + bolt padanan

2. Pendakap Mendatar Bahagian Berongga Pekeliling (CHS) tugas berat: Anggota CHS + plat hujung menebal + plat gusset salib + bolt berkekuatan tinggi

3. Pendakap Tugas Ringan yang Dipermudahkan: Keluli bersudut langsing, tiada pengaku yang menebal; biasanya digunakan untuk bangunan perindustrian keluli ringan yang kecil

Integrasi Produk

Pendakap mendatar (rintangan angin melintang) + batang pengikat (sambungan tegangan membujur) + pendakap lutut (sekatan sisi untuk rasuk) membentuk sistem pendakap bumbung yang bersepadu dan stabil. Kelebihan Utama

1. Mengatasi daya mendatar dengan berkesan, memberikan rintangan angin dan seismik yang kuat sambil menghalang bumbung keseluruhan bergoyang atau beralih.

2. Mengetatkan jarak antara komponen bingkai, mengelakkan salah jajaran atau ubah bentuk rasuk keluli dan purlin.

3. Mempunyai reka bentuk struktur yang ringkas dengan susun atur pemasangan yang fleksibel, memudahkan pembinaan yang mudah.

4. Diperbuat daripada bahan teguh, tegangan tinggi yang tahan longgar atau ubah bentuk dalam penggunaan jangka panjang.

5. Menjalani rawatan anti-karat yang komprehensif, memastikan ketahanan yang tinggi untuk kemudahan industri luar atau terdedah.

6. Sangat serasi; berintegrasi sempurna dengan sistem struktur keluli yang lengkap, seperti bingkai tegar portal dan bangunan perindustrian rentang panjang.

Sorotan Istimewa Pendakap Mendatar Bumbung

I. Kelebihan Prestasi Struktur Unik

1. Sistem pendakap keluli struktur mendatar menggunakan konfigurasi silang berbentuk X yang direka khusus untuk menghantar daya mendatar sisi. Ia beroperasi di bawah beban satu arah—hanya bertindak dalam ketegangan dan bukan mampatan—menghasilkan laluan beban yang pendek dan ketegaran keseluruhan yang tinggi. Sebaliknya, rod pengikat ialah anggota paksi membujur yang mengehadkan pergerakan membujur tetapi tidak dapat menahan daya sisi; pendakap lutut dan rod kendur hanya menyediakan sekatan tempatan untuk purlin dan rasuk keluli dan tidak dapat menanggung beban mendatar keseluruhan bangunan.

2. Ia menghasilkan diafragma bumbung tegar dengan menumpukan pendakap dalam ruang tertentu, dengan berkesan menghubungkan bingkai tegar individu ke dalam struktur bumbung yang bersatu dan tegar. Beban angin dari hujung gable dihantar dengan pantas melalui pendakap dan batang pengikat ke tiang dan asas. Ia berfungsi sebagai komponen teras untuk mencegah ketidakstabilan bumbung sisi—keupayaan yang tiada aksesori lain.

II. Pemilihan Bahan dan Sorotan Kos

1. Bahan utama biasanya keluli bersudut sama kaki, yang mudah didapati dan menjimatkan kos. Keluli sudut ialah komoditi pasaran standard yang mudah dipotong dan dikimpal; berbanding dengan rod pengikat tiub bulat atau rasuk keluli yang menanggung beban, ia menggunakan lebih sedikit bahan, memastikan kos terurus untuk pemasangan berskala besar. Sebaliknya, galang kotak tersuai atau komponen rasuk H memerlukan kos yang tinggi dan tidak sesuai untuk kegunaan besar-besaran sebagai pendakap.

2. Pemilihan bahan digredkan mengikut keperluan khusus: keluli sudut standard digunakan untuk bangunan perindustrian keluli ringan biasa, manakala pendakap tiub bulat yang lebih kecil digunakan untuk kemudahan jangka panjang, tahan gempa atau dilengkapi kren. Ini membolehkan pemadanan beban yang fleksibel dan menghalang pembaziran bahan.

III. Sorotan Pembinaan dan Pemasangan

1. Split prefabrication dan bolting di tapak; tiada kimpalan di tapak diperlukan untuk anggota standard. Anggota pasang siap kilang mempunyai plat sambungan hujung untuk pemasangan bolt di tapak dengan pantas pada sambungan salib; bagaimanapun, sesetengah anggota ketegangan memerlukan penggerudian dan kimpalan di tapak, menyebabkan kecekapan pembinaan yang lebih rendah.

2. Modular, set komponen piawai. Set pendakap satu jengkal dihasilkan secara besar-besaran dengan diameter lubang seragam dan bolt boleh tukar ganti, memudahkan penyimpanan inventori dan penggantian atau penyelenggaraan di tapak.

IV. Konfigurasi dan Pembezaan Sistem

1. Kestabilan sisi bergantung pada pendakap mendatar, manakala kestabilan membujur bergantung pada batang pengikat tegar; kedua-dua fungsi saling melengkapi dan amat diperlukan:

Pendakap Mendatar: Menyediakan rintangan angin sisi dan seismik; dipasang di ruang tertentu.

Batang Pengikat Membujur: Menyediakan ikatan membujur berterusan; diedarkan ke seluruh struktur. Pendakap Eave dan rod kendur adalah komponen kecil yang dikaitkan dengan sampul bangunan dan tidak mengambil bahagian dalam sistem penentang daya sisi utama.

1. Menahan lengkokan rasuk keluli di luar satah, mengurangkan dengan ketara panjang luar satah yang berkesan untuk pengiraan; mengoptimumkan keratan rentas rasuk utama dan menjimatkan keluli.

V. Kelebihan Anti Kakisan

Anggota keluli sudut mempunyai bentuk biasa, menjadikan penyingkiran karat, pengecatan, dan galvanizing hot-dip mudah. Berbanding dengan keluli saluran profil terbuka, terdapat lebih sedikit sudut yang tidak boleh diakses, membolehkan rawatan anti-karat yang lebih teliti.

VI. Kedudukan dan Perbezaan Produk

1. Pendakap Mendatar: Rintangan sisi; Susun atur berbentuk X di ruang tertentu; komponen kestabilan struktur utama.

2. Batang Pengikat: Ikatan membujur; susun atur berterusan; mampu menahan kedua-dua ketegangan dan mampatan.

3. Eave Braces / Sag Rods: Tetulang tempatan untuk purlin dan rasuk kecil; komponen struktur sampul surat.

Proses Fabrikasi Standard

1. Penerimaan Bahan Mentah

Bahan utama: Q235B keluli bulat. Mengesahkan sijil kualiti bahan; periksa lenturan, retak dan kakisan (luruskan jika lenturan melebihi had terima); periksa plat keluli aksesori (plat lug) semasa masuk ke penyimpanan.

2. Memotong ke Panjang

Potong keluli bulat mengikut spesifikasi lukisan menggunakan gergaji kasar atau gergaji CNC; kisar bahagian yang dipotong halus dan keluarkan burr.

3. Tamat Pemprosesan (Dua Kaedah Biasa)

Pilihan ① Threading (Sambungan bolted di tapak)

Gulung-benang benang luar ke kedua-dua hujung bar keluli bulat; panjang benang mesti menampung elaun pemasangan nat dan plat belakang; gunakan perlindungan sementara pada benang untuk mengelakkan kerosakan.

Pilihan ② Plat Lug Dikimpal (Sambungan rasuk ke lajur yang dibolt)

Kimpalkan plat/penyambung sambungan pada kedua-dua hujung bar keluli bulat; gunakan jig untuk penjajaran dan kimpalan jelujur untuk kedudukan.

4. Proses Kimpalan (Jenis plat Lug)

Kimpalan terlindung gas CO₂ lilitan penuh; Kimpalan fillet gred II; pemeriksaan visual; persampelan untuk pengesanan kecacatan pada projek kritikal.

5. Membuat Lubang (Komponen plat Lug)

Penggerudian CNC plat sambungan (diameter lubang dipadankan untuk bolt M16/M20).

6. Meluruskan dan Mengisar

Luruskan anggota untuk membetulkan lenturan akibat kimpalan; kisarkan percikan dan burr kimpalan.

7. Rawatan Anti-karat

Standard: St3 penyingkiran karat → primer + lapisan atas; ketebalan filem kering 60-90 μm;

Kawasan loji lembap: Galvanizing hot-dip pada keseluruhan pemasangan.

8. Pembungkusan

Pakej dengan kacang padan, pencuci rata dan pencuci spring; set label dan simpan.

Proses Fabrikasi Standard untuk Sistem Pendakap Keluli Struktur Mendatar (Keluli Sudut Jenis-X)

1. Pemeriksaan Bahan Mentah

1. Bahan utama: Keluli sudut sama kaki (Q235B/Q355B); mengesahkan sijil bahan; periksa untuk membongkok, berpusing, atau ubah bentuk (luruskan jika melebihi had);

2. Periksa semula rupa plat sambungan keluli yang sepadan.

2. Menggergaji/Memotong CNC

Potong keluli sudut mengikut panjang yang ditentukan setiap lukisan; mengisar burr dari hujung potong; susun atur berasingan untuk anggota panjang dan pendek pemasangan pendakap silang.

3. Pemotongan Plat Sambungan

Pemotongan CNC plat sambungan hujung dan plat penutup silang silang tengah.

4. Kimpalan Pemasangan dan Tack

Kedudukan menggunakan jig; tengah dan pasangkan rapat plat sambungan ke kedua-dua hujung keluli sudut; tack-weld untuk selamat; pra-pasang dan letakkan plat pusingan di titik persimpangan tengah.

5. Kimpalan berperisai gas

Kimpalan penuh CO₂ jahitan antara plat sambungan dan keluli sudut; kimpalan fillet Gred II standard; pemeriksaan visual; persampelan terhad untuk pengesanan kecacatan pada projek kritikal.

6. Penggerudian CNC Lubang Bolt

Penggerudian piawai bagi plat sambungan (biasanya M16 atau M20) untuk memastikan ketepatan dalam jarak lubang dan jarak tepi.

7. Pembetulan dan Pengisaran

Pembetulan meledingkan atau ubah bentuk yang disebabkan oleh kimpalan; mengisar sanga kimpalan dan percikan.

8. Rawatan Anti-karat

·Standard: St3 penyingkiran karat manual → primer + lapisan atas (ketebalan filem kering: 60–90 μm);

·Persekitaran pantai/Menghakis: Galvanizing hot-dip bagi keseluruhan komponen.

9. Penomboran, Pembungkusan, dan Pergudangan

Nombor komponen ditandakan dengan rentang dan set pemasangan; dikeluarkan dengan senarai bahagian yang sepadan.

Parameter Prestasi Teras untuk Pendakap Struktur Keluli Mendatar (Keluli Sudut, Keluli Bulat dan Bahagian Berongga Pekeliling)

I. Spesifikasi Geometrik

1. Pendakap Mendatar Keluli Sudut (Kebanyakan anggota ketegangan tegar)

Sudut sama kaki biasa: L50×5, L63×5, L70×6, L80×6; ketebalan plat sambungan akhir: 8–14 mm; lubang bolt: M16, M20; panjang ahli tunggal: 3–9 m; kelurusan anggota: ≤L/1000.

2. Pendakap Fleksibel Keluli Bulat

Diameter: Φ12–Φ22; hujung berulir (40–60 mm) atau plat lug yang dikimpal (8–12 mm); digunakan hanya untuk pendakap ketegangan dalam bumbung ringan.

3. Bahagian Berongga Pekeliling (CHS) Pendakap Mendatar Tugas Berat

Saiz biasa: φ89×3, φ114×3.0, φ114×3.5; ketebalan plat hujung: 10–16 mm.

II. Sifat Mekanikal Bahan Asas

III. Prestasi Struktur

1. Keluli Sudut / Pendakap Keluli Bulat: Anggota tegangan sahaja (tidak boleh menahan mampatan; kegagalan lengkok berlaku di bawah mampatan); disusun dalam corak X; di bawah beban, anggota pepenjuru tunggal bertindak dalam ketegangan.

2. Pekeliling Bahagian Hollow Bracing: Menentang kedua-dua ketegangan dan mampatan; stabil dalam kedua-dua arah; digunakan di zon seismik tinggi dan kemudahan perindustrian tugas berat.

3. Fungsi: Memindahkan beban angin gable dan daya seismik mendatar; menghalang anjakan rasuk keluli di luar satah; berfungsi dengan batang pengikat untuk membentuk diafragma bumbung yang tegar. IV. Kawalan Kimpalan

Kimpalan fillet sambungan akhir dikelaskan sebagai kimpalan Gred II; mereka menjalani pemeriksaan visual standard dan, untuk projek utama, Ujian Ultrasonik (UT) spot dan bukannya pemeriksaan 100%.

V. Parameter Perlindungan Kakisan

1. Sistem pendakap keluli struktur mendatar standard: Penyediaan permukaan manual St3; primer ditambah lapisan atas dengan jumlah ketebalan filem kering 60–90 μm.

2. Persekitaran menghakis pantai: Galvanizing hot-dip penuh.

VI. Komponen Sambungan

Standard: Gred 4.8 bolt biasa. Kemudahan kalis seismik atau dilengkapi kren: Bolt berkekuatan tinggi gred 8.8, dipasang dengan mesin basuh rata dan pencuci spring.

VII. Perbezaan Ringkas Antara Tiga Jenis Bracing

1. Pendakap bar keluli bulat: Fleksibel; ketegangan sahaja; untuk aplikasi tambahan yang ringan.

2. Sudut keluli pendakap: Standard utama pendakap; ketegangan sahaja; konfigurasi standard untuk bangunan industri konvensional.

3. Pendakap keratan berongga bulat (CHS): Tegar (menentang kedua-dua ketegangan dan mampatan); khusus untuk aplikasi tugas berat dan tahan seismik.
