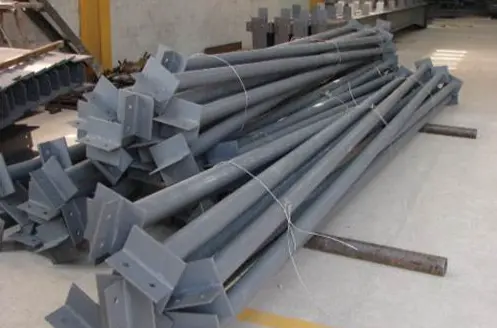

Ahli Rod Pengikat Keluli Berstruktur

Dalam bangunan kilang struktur keluli dan sistem rangka portal, Ahli Rod Pengikat Keluli Berstruktur ialah komponen penstabil membujur yang sangat diperlukan. Produk ini dihasilkan daripada tiub bulat dan bahagian keluli dan diletakkan di sepanjang keseluruhan bangunan. Ia menghubungkan pelbagai struktur rangka keluli dan direka khusus untuk memindahkan daya mendatar dan mengehadkan anjakan komponen. Apabila digunakan dalam kombinasi dengan pelbagai komponen sokongan, ia boleh meningkatkan rintangan sisi keseluruhan bangunan dengan ketara. Produk ini mempunyai pelbagai spesifikasi dan teknik pemprosesan matang, dengan mengambil kira kecekapan dan keselamatan pembinaan. Ia adalah komponen standard kos efektif untuk projek struktur keluli.

Kedudukan Aplikasi Produk

Konsep Asas Komponen

1. Kod industri untuk tie rod ialah XG. Ia tergolong dalam komponen sekunder mendatar membujur dalam kerangka portal struktur keluli, bangunan kilang, dan sistem kekuda, dan tidak menanggung beban menegak.

2. Ahli Rod Pengikat Keluli Berstruktur terutamanya menahan ketegangan paksi dan tekanan paksi. Ia adalah komponen teras untuk membina sistem stabil ruang bangunan.

Kegunaan Fungsian Teras

1. Menghantar daya melintang membujur, menahan daya angin, kesan gempa bumi, dan daya brek membujur yang dihasilkan oleh pengendalian kren kilang.

2. Hadkan anjakan luar satah bagi rasuk keluli dan tiang keluli, dengan berkesan memendekkan panjang pengiraan komponen.

3. Digabungkan dengan pelbagai komponen sokongan, ia membentuk sistem struktur penentang daya sisi yang lengkap untuk memastikan kestabilan spatial keseluruhan bangunan.

Bahagian Kategori Produk

1. Batang Pengikat Tegar: Mereka boleh menahan kedua-dua ketegangan dan tekanan. Ia adalah yang paling banyak digunakan di pasaran dan kebanyakannya diperbuat daripada paip keluli bulat. Ia biasanya disusun di rabung bumbung, bahagian atas tiang, dan kedudukan ketinggian rasuk kren yang sepadan.

2. Batang Pengikat Fleksibel: Mereka hanya boleh menahan ketegangan. Ia diperbuat daripada keluli bulat atau keluli sudut tunggal dan biasanya tidak digunakan sebagai rod pengikat utama standard.

Perbezaan Komponen Serupa

1. Ahli Rod Pengikat Keluli Berstruktur digunakan untuk menyambung rangka portal utama dan rasuk keluli. Ia diperbuat daripada paip keluli bulat dan bertanggungjawab untuk menghantar daya paksi membujur keseluruhan.

2. Bar Pengikat Kekuda Bumbung dibahagikan kepada jenis ZLT dan XLT. Ia hanya digunakan untuk menyambung kekuda bumbung dan diperbuat daripada keluli bulat halus. Mereka hanya memainkan peranan berlabuh tempatan.

Spesifikasi Pemasangan Kilang Lengkap

Spesifikasi Bahan Utama

1. Bahan utama yang digunakan ialah paip keluli kelim lurus gelek panas dan paip keluli lancar. Untuk projek rutin, bahan Q235B dipilih, manakala untuk keadaan rentang besar dan beban berat, bahan Q355B digunakan.

2. Spesifikasi paip biasa ialah diameter luar digabungkan dengan ketebalan dinding, iaitu ∅89×3.0, ∅114×3.0, ∅114×3.5, ∅140×4.0, dan ∅159×4.0.

3. Panjang standard bahan mentah dibahagikan kepada 6m, 9m, dan 12m. Batang yang melebihi panjang standard akan disambungkan di tapak.

Komponen Tambahan Prefabrikasi Kilang

1. Plat Akhir: Bahannya sama dengan bahan paip utama, dengan ketebalan antara 8mm hingga 16mm. Lubang bolt diproses terlebih dahulu mengikut lukisan untuk sambungan bolt dengan rasuk keluli dan bebibir tiang keluli.

2. Plat Rusuk Tetulang: Plat pengeras segi tiga ditambah pada kedudukan sokongan bertekanan untuk mengelakkan ubah bentuk tempatan plat hujung. Aksesori ini boleh ditinggalkan dalam bangunan rentang sederhana.

3. Kedudukan lubang tersimpan: Kilang memproses lubang bolt secara seragam, lubang sambungan pendakap sudut, dan menyokong lubang berlabuh untuk memastikan ketepatan pemasangan di tapak.

Bahan Tambahan Sambungan Pemasangan Di Tapak

1. Bolt Penyambung： Dalam keadaan biasa， gunakan spesifikasi M16 dan M20 bagi bolt biasa gred 4.8； untuk kren, kawasan pertahanan seismik， dan kilang beban berat， gunakan bolt berkekuatan tinggi gred 8.8.

2. Aksesori Tambahan： Setiap batang pengikat dilengkapi dengan mesin basuh rata spesifikasi yang sama, pencuci spring, dan kacang tebal. Semua aksesori dirawat secara seragam untuk anti-karat.

Pelan Anti-karat dan Perlindungan Kebakaran

1. Rawatan Anti-karat Asas： Untuk projek biasa， penyingkiran karat manual gred St3 diguna pakai； untuk projek utama， penyingkiran karat letupan gred Sa2.5 dilaksanakan. Lapisan asas dan lapisan atas digunakan， dengan jumlah ketebalan filem kering dikawal dalam lingkungan 60μm hingga 100μm.

2. Konfigurasi Anti-karat Tinggi: Untuk persekitaran menghakis luaran dan kelembapan tinggi, keseluruhan proses galvanizing hot-dip diguna pakai. Jumlah galvanizing dua muka tidak kurang daripada 275g/㎡.

3. Rawatan Perlindungan Kebakaran： Untuk rod yang terletak di zon kebakaran， gunakan salutan kalis api jenis nipis dengan masa tahan api 0.5j hingga 1j.

Keperluan Padanan Sistem Struktur

Ahli Rod Pengikat Keluli Berstruktur tidak boleh berfungsi secara bebas dan perlu digabungkan dengan komponen lain. Secara mendatar, ia digabungkan dengan sokongan mendatar bumbung dan sokongan silang lajur, dan secara menegak, ia digabungkan dengan sokongan menegak dan pendakap sudut untuk membentuk sistem sokongan keseluruhan yang tertutup dan stabil.

Perihalan kedudukan susun atur standard:

1. Di bahagian atas tiang bangunan, pasangkan batang pengikat tegar sepanjang keseluruhannya.

2. Di rabung bumbung kilang, pasangkan batang pengikat tegar di sepanjang keseluruhan garisan.

3. Bagi kilang yang dilengkapi dengan kren, tambahkan batang pengikat pada bebibir atas dan bawah rasuk kren.

4. Di hujung rasuk keluli, di kawasan dengan keratan rentas berubah-ubah, dan pada pelbagai nod sokongan, tambahkan bilangan rod untuk meningkatkan kestabilan.

Kandungan penghantaran produk siap:

1. Lengkapkan komponen siap, termasuk badan utama paip bulat, kedua-dua plat hujung, dan plat pengeras yang diperlukan seperti yang diperlukan.

2. Nombor siri khusus komponen, sijil kelayakan kilang dan dokumen jaminan kualiti bahan untuk bahan mentah.

3. Aksesori pemasangan yang dipadankan secukupnya seperti bolt, nat dan pencuci mengikut bilangan komponen.

4. Komponen siap yang telah menjalani salutan atau rawatan galvanizing hot-dip.

5. Lukisan nod pemasangan terperinci untuk tujuan pembinaan.

Kelebihan praktikal teras:

1. Kapasiti berlabuh yang kuat, menahan tekanan angin luar dengan berkesan dan menghalang rangka keluli keseluruhan daripada bergegar atau condong.

2. Ahli rod pengikat keluli struktur yang ringkas, ringan, mudah untuk pemasangan di tapak, dengan ketara meningkatkan kemajuan pembinaan keseluruhan.

3. Mencapai fungsi kedudukan dengan tepat, mengawal keadaan daya keseluruhan bangunan secara seragam, menjadikan daya struktur lebih seimbang.

4. Proses anti-karat yang lengkap, walaupun digunakan dalam persekitaran luar untuk masa yang lama, ia tidak terdedah kepada karat dan kerosakan.

5. Spesifikasi dan kategori produk yang lengkap, sesuai untuk struktur bingkai portal, pelbagai kilang rangka keluli, dan jenis bangunan lain.

6. Kos pelaburan yang rendah, kesan pengukuhan struktur yang luar biasa, dengan ketara meningkatkan pekali keselamatan keseluruhan bangunan struktur keluli.

Perbandingan khusus jenis bagi komponen yang serupa

Kelebihan Struktur Mekanikal

1. Bahagian paip bulat mempamerkan prestasi galas beban yang sangat baik. Ahli Rod Pengikat Keluli Berstruktur boleh diregangkan dan dimampatkan, dengan momen inersia seragam dalam semua arah. Ia hanya menanggung daya paksi dan tidak menghasilkan momen lentur tambahan. Sokongan keluli sudut dan tupang keluli bulat hanya boleh diregangkan, dan apabila di bawah pemampatan, ia terdedah kepada lengkok dan ubah bentuk. Lokasi yang memerlukan galas tekanan dan kedudukan, seperti rabung bumbung dan bahagian atas tiang, hanya boleh menggunakan batang pengikat paip bulat.

2. Batang diletakkan secara seragam di sepanjang arah membujur bangunan, menghantar daya secara berterusan, menyambungkan setiap bingkai tegar bebas ke dalam struktur spatial keseluruhan. Sokongan silang disusun secara terputus-putus, dan batang pengikat hanya menetapkan satu kekuda bumbung, tidak dapat mencapai kekangan membujur penuh.

Pemilihan Bahan dan Kelebihan Kos

1. Paip adalah bahan siap sedia standard pasaran, dengan proses pemotongan, kimpalan dan pembuatan lubang yang mudah, dan kitaran pengeluaran yang singkat. Berbanding dengan komponen jenis kotak dan komponen keluli berbentuk H, kos penyesuaian lebih rendah, dan kelajuan bekalan lebih cepat.

2. Di bawah premis kapasiti galas tekanan yang sama, berat diri rod pengikat paip bulat adalah jauh lebih rendah daripada keluli berbentuk H dan rasuk I. Apabila digunakan di kawasan yang luas secara berterusan, ia boleh mengawal kos keseluruhan projek dengan berkesan.

Kelebihan Pembinaan Di Tapak

1. Hujung rod pra-dikimpal dengan plat hujung, dan di tapak, ia terus dipasang pada bebibir rasuk atau lajur menggunakan bolt. Tidak ada keperluan untuk kimpalan di tapak. Sokongan silang memerlukan pemasangan di tapak dan lubang pembukaan, menjadikan proses pemasangan lebih rumit.

2. Produk mempunyai serba boleh yang tinggi. Rod spesifikasi yang sama boleh digunakan pada pelbagai kedudukan seperti rabung bumbung, bahagian atas tiang, dan rasuk kren. Aksesori yang sepadan disatukan, memudahkan penyediaan inventori berskala besar dan perancangan pembinaan keseluruhan.

Kelebihan Keserasian Sistem

1. Bangunan ini disokong secara sisi oleh penyokong silang dan secara membujur oleh Ahli Rod Pengikat Keluli Berstruktur. Kedua-dua jenis komponen ini bekerjasama untuk membentuk struktur yang stabil secara geometri. Batang pengikat dan pendakap penjuru hanya menyediakan tetulang tempatan untuk kekuda bumbung dan rasuk keluli dan tidak mengambil bahagian dalam kestabilan membujur struktur bangunan.

2. Mereka berkesan menahan ubah bentuk sisi rasuk keluli dan tiang keluli, mengurangkan panjang pengiraan komponen dan membantu mengoptimumkan dimensi keratan rentas rasuk dan tiang, dengan itu mengurangkan jumlah keluli bahan utama yang digunakan.

Kelebihan Kebolehsuaian Alam Sekitar

Permukaan luar paip bulat adalah licin dan teratur, menjadikan operasi anti-karat seperti penyingkiran karat, pengecatan, dan galvanizing hot-dip memudahkan. Berbanding dengan keluli sudut jenis terbuka dan keluli saluran, dalam persekitaran lembap dan menghakis luaran, kesan ketahanan anti-karat adalah lebih baik.

Klasifikasi Fungsi Produk

1. Batang Pengikat: Diletakkan secara membujur secara berterusan, mampu menahan ketegangan dan mampatan, dan tergolong dalam komponen stabil struktur utama.

2. Sokongan Silang: Disusun secara tidak selanjar dalam corak silang, hanya menanggung ketegangan, terutamanya bertanggungjawab untuk rintangan angin sisi dan rintangan gempa.

3. Batang Pengikat: Diperbuat daripada keluli bulat halus, hanya digunakan untuk melabuhkan kekuda bumbung, kepunyaan aksesori berskala kecil untuk kepungan.

4. Rasuk Sekunder: Menanggung beban menegak, terutamanya menghantar beban lantai, dan arah dan fungsi galas daya adalah berbeza sama sekali daripada batang pengikat.

Prosedur pemprosesan standard:

1. Pemeriksaan bahan mentah semasa kemasukan: Sahkan sijil bahan keluli Q235B dan Q355B, periksa diameter paip dan ketebalan dinding, kenal pasti sebarang isu seperti lenturan paip, bentuk bujur atau karat, dan luruskan bahan cacat yang melebihi had toleransi. Juga, periksa dan terima plat sambungan yang sepadan.

2. Pemotongan berangka untuk penyingkiran bahan: Potong paip keluli mengikut dimensi yang direka bentuk, tinggalkan elaun pengecutan terpelihara untuk mengimpal, dan gilap burr di hujung paip.

3. Memotong aksesori: Gunakan peralatan kawalan berangka untuk memotong plat penghujung dan plat pengeras segi tiga, dengan ketat mengikut dimensi pada lukisan.

4. Pemasangan dan kimpalan titik: Gunakan lekapan untuk kedudukan, letakkan plat hujung berpusat pada kedua-dua hujung paip keluli dan lakukan kimpalan titik untuk penetapan. Pasang plat pengeras segi tiga pada nod tertekan untuk melengkapkan tetulang kimpalan titik.

5. Kimpalan lilitan: Gunakan kimpalan terlindung gas karbon dioksida untuk mengimpal sepenuhnya titik sambungan antara paip keluli dan plat hujung. Kimpalan lilitan mengikut piawaian kimpalan peringkat kedua. Untuk projek rutin, hanya lakukan pemeriksaan visual; untuk projek kilang utama, jalankan sebilangan kecil ujian pengesanan kecacatan UT.

6. Penggerudian kawalan berangka: Gunakan mesin penggerudian kawalan berangka untuk memproses lubang bolt pada plat hujung. Diameter lubang utama disesuaikan dengan bolt M16 dan M20, memastikan ketepatan kedudukan lubang.

7. Pembetulan dan pengisaran: Betulkan condong pada hujung paip yang disebabkan oleh kimpalan, dan kisar jauh taji kimpalan dan serpihan kimpalan.

8. Rawatan kakisan: Untuk Ahli Rod Pengikat Keluli Berstruktur biasa, lakukan pembuangan karat secara manual mengikut piawaian St3, kemudian sapukan primer dan lapisan atas. Untuk produk yang mempunyai keperluan kakisan yang tinggi, lakukan rawatan galvanizing hot-dip secara keseluruhan.

9. Penomboran dan penyimpanan: Sembur nombor komponen unik, kira semua aksesori, bungkusnya dan simpan untuk penghantaran.

Parameter prestasi teras

Spesifikasi geometri dan toleransi pemesinan

Spesifikasi paip biasa: ∅89×3.0, ∅114×3.0, ∅114×3.5, ∅140×4.0, ∅159×4.0

Ketebalan plat hujung: 8mm hingga 16mm, saiz lubang standard M16, M20

Panjang tersuai: 3m hingga 9m mengikut saiz teluk, panjang standard bahan mentah: 6m, 9m, 12m

Toleransi pemesinan: Kelurusan badan rod ≤ L/1000, toleransi jarak lubang plat hujung ±1.5mm

Sifat Mekanikal Bahan

Parameter Galas Daya

Jenis daya: Menanggung ketegangan paksi dan mampatan paksi, tiada momen lentur menegak. Bahagian paip bulat mempunyai jejari lilitan seragam dalam semua arah, kestabilan mampatan yang lebih baik daripada rod pengikat fleksibel yang diperbuat daripada keluli sudut dan keluli bulat.

Prestasi fungsian: Hadkan anjakan luar satah rangka tegar, kurangkan panjang pengiraan rasuk dan tiang, pindahkan beban angin membujur dan beban seismik.

Ciri struktur: Disusun secara berterusan di sepanjang bangunan, membentuk sistem keseluruhan yang stabil dengan pendakap lajur dan pendakap mendatar bumbung.

Parameter Kualiti Kimpalan

Kimpalan lilitan antara paip keluli dan plat akhir tergolong dalam kimpalan sekunder. Pemeriksaan visual diterima pakai untuk projek am. Pemeriksaan UT separa dijalankan untuk projek utama, dan pemeriksaan 100% tidak diperlukan.

Parameter Anti-karat dan Perlindungan Kebakaran

Anti-karat biasa: St3 penyingkiran karat manual, jumlah ketebalan filem kering cat 60～90μm

Anti-kakisan berat untuk kawasan pantai dan lembap: Galvanizing hot-dip, ketebalan lapisan zink ≥70μm

Perlindungan kebakaran: Salutan kalis api nipis dengan tempoh tahan api selama 0.5j digunakan dalam petak api, tiada rawatan perlindungan kebakaran untuk kawasan umum

Parameter Pemasangan Sambungan

Pemilihan bolt: Bolt gred 4.8 untuk bengkel biasa, bolt berkekuatan tinggi Gred 8.8 untuk bengkel kren dan kawasan seismik

Aksesori sokongan: Lengkap dengan pencuci rata dan pencuci spring

Klasifikasi Kategori Produk

Batang pengikat tegar (jenis paip bulat): Tahan ketegangan dan mampatan, komponen utama untuk kestabilan struktur

Batang pengikat fleksibel (keluli bulat / keluli sudut tunggal): Hanya tahan ketegangan, digunakan untuk sambungan tambahan

Berkenaan HAISHENG

Pembekalan dan pemasangan bahan yang komprehensif: Mengikut keperluan projek, kami boleh menyediakan satu set lengkap komponen struktur keluli termasuk penyokong, pendakap sudut, purlin, dll pada masa yang sama. Kami mengikut piawaian pemprosesan bersatu dan dimensi sambungan untuk mengelakkan penyelewengan pemasangan di tapak dan mengurangkan isu kerja semula.

Sokongan teknikal proses penuh: Sebelum jualan, kami akan menggabungkan rentang bangunan, konfigurasi kren dan gred seismik untuk menyediakan pelan pemilihan dan susun atur untuk rod pengikat, dan lukisan nod pembinaan keluaran percuma untuk mengoptimumkan susunan rod.

Perlindungan logistik profesional: Kedua-dua hujung Ahli Batang Pengikat Keluli Berstruktur dilindungi, dan keseluruhan anggota dibalut dengan filem kalis air. Anggota panjang dibahagikan dan diperkukuh serta dibungkus untuk mengelakkan ubah bentuk, kerosakan cat dan perlanggaran paip semasa pengangkutan. Pada masa yang sama, kami menyediakan senarai pembungkusan dan maklumat penjejakan logistik.

Panduan pemasangan di tapak: Kami menyediakan manual pemasangan grafik dan menawarkan sokongan teknikal jauh dalam bahasa Cina dan Inggeris. Kami menjawab soalan dalam masa nyata mengenai butiran pembinaan seperti sambungan nod dan gabungan rod untuk membantu pasukan pembinaan menyelesaikan pemasangan dengan cekap.

Jaminan selepas jualan jangka panjang: Paip utama disediakan dengan jaminan kualiti 5 tahun, dan lapisan galvanizing hot-dip dan cat anti-karat disediakan dengan jaminan 2 tahun. Kami membekalkan rangkaian penuh komponen sokongan secara berterusan dan menyokong penambahan barang-barang kecil yang bertaburan. Pada masa yang sama, kami menyediakan pelan penyelenggaraan dan pembaikan untuk tempoh kemudian secara percuma.

Soalan dan Jawapan Biasa

S1 Bagaimana dengan cepat membezakan antara batang pengikat tegar dan batang pengikat fleksibel, dan bagaimana untuk memilih jenisnya?

Batang pengikat tegar yang diperbuat daripada tiub bulat boleh menahan kedua-dua ketegangan dan tekanan dan sesuai untuk kedudukan galas beban teras seperti rabung bumbung, bahagian atas tiang dan rasuk kren. Tiub keluli dan keluli sudut tunggal yang diperbuat daripada rod pengikat fleksibel hanya boleh menahan ketegangan dan hanya boleh digunakan sebagai komponen galas tegangan tambahan. Untuk kilang struktur keluli konvensional, rod pengikat tegar lebih disukai.

S2 Bolehkah rod pengikat digunakan secara bersendirian tanpa digabungkan dengan komponen sokongan lain?

Tidak. Batang pengikat terutamanya berfungsi untuk memindahkan daya membujur dan memberikan kedudukan. Ia mesti digabungkan dengan penyokong mendatar bumbung, penyokong silang lajur ke lajur, dan pendakap sudut untuk membentuk sistem yang lengkap. Menggunakannya sahaja tidak boleh mencapai kestabilan struktur keseluruhan.

S3 Bagaimana untuk memilih bolt untuk kilang biasa dan kilang dengan kren?

Untuk kilang biasa tanpa kren dan bukan dalam zon seismik, bolt biasa gred 4.8 boleh memenuhi keperluan. Bagi bangunan yang dilengkapi dengan kren kren dan terletak di zon pertahanan seismik, bolt berkekuatan tinggi gred 8.8 mesti digunakan untuk meningkatkan kekuatan sambungan nod.

S4 Apakah jenis penyelesaian anti-karat yang disyorkan untuk kawasan lembap dan pantai di luar?

Dalam persekitaran yang sangat menghakis, tidak disyorkan untuk menggunakan salutan cat mudah sahaja. Proses galvanizing hot-dip keseluruhan harus diutamakan. Selepas ketebalan lapisan zink memenuhi piawaian, ia boleh menahan kabus garam dan hakisan lembapan untuk masa yang lama, dengan hayat perkhidmatan yang lebih lama daripada rawatan lukisan semburan konvensional.

S5 Bagaimana untuk mengendalikan batang pengikat panjang yang tidak boleh diangkut secara keseluruhan?

Anggota Rod Pengikat Keluli Berstruktur Standard mempunyai panjang 6m, 9m, dan 12m. Untuk rod yang melebihi panjang ini, kami akan membuat pasang siap dalam bahagian, meninggalkan alur kimpalan di hujungnya, dan mengangkutnya ke tapak pembinaan untuk operasi. Pada masa yang sama, pelan pembinaan penyambungan yang sepadan akan disediakan.

S6 Adakah semua plat hujung perlu dilengkapi dengan plat pengeras segi tiga?

Untuk kedudukan yang mempunyai galas beban yang besar dan nod pekat, plat pengeras mesti dipasang untuk mengelakkan plat hujung daripada berubah bentuk. Untuk kilang konvensional dengan rentang yang lebih kecil dan beban yang lebih rendah, plat pengeras boleh ditinggalkan untuk mengawal kos keseluruhan projek.
