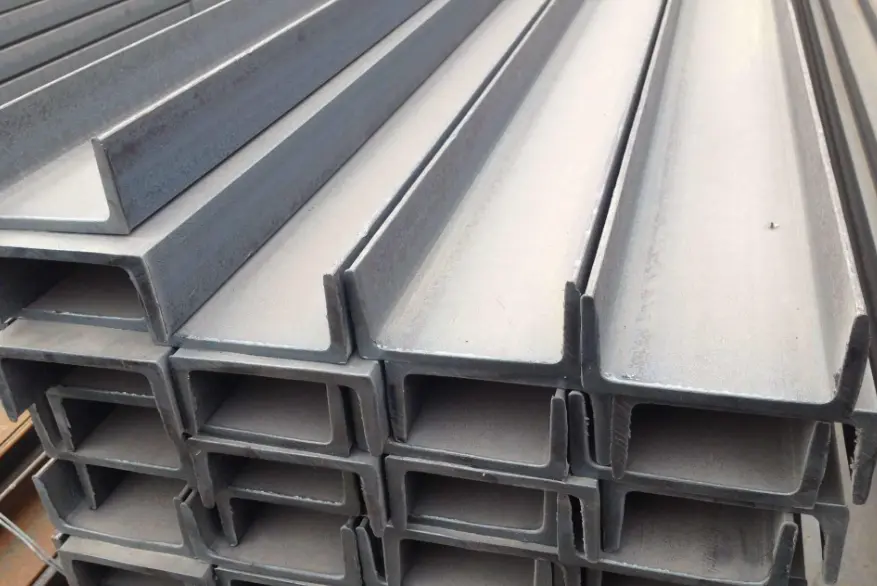

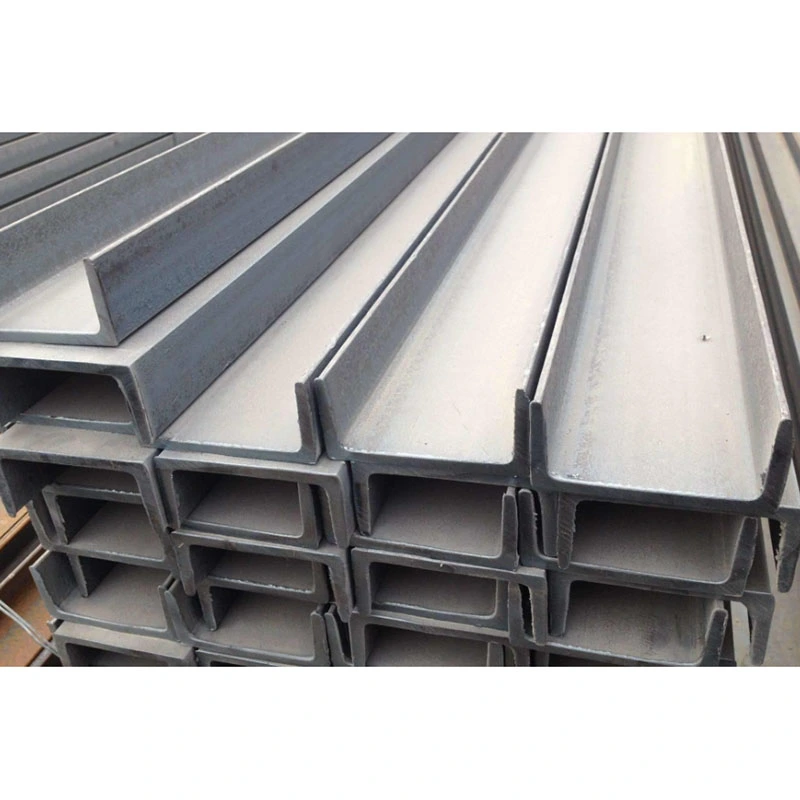

Saluran Keluli Struktur Gelek Panas

Saluran Keluli Struktur Gelek Panas ialah bahagian ringan berprofil terbuka yang paling banyak digunakan dalam pembinaan keluli. Tidak seperti rasuk-H atau rasuk-I—yang direka bentuk untuk lenturan dua arah—saluran ini menggunakan bukaan berbentuk U satu sisi untuk menyediakan keupayaan pengapit dan penahan yang unik. Ia direka khusus untuk aplikasi galas beban tambahan seperti pendakap bingkai, tapak sokongan, komponen dinding terbenam dan rangka purlin. Tidak seperti bahagian C berdinding nipis yang dibentuk sejuk, saluran gulung panas menampilkan struktur metalurgi yang padat dan rintangan unggul terhadap ubah bentuk mampatan, menjadikannya sesuai untuk persekitaran yang mencabar, termasuk tapak perindustrian dan lokasi luar yang lembap.

Dengan memanfaatkan inventori bahan mentah sedia ada kami, HAISHENG hanya melakukan pemprosesan ketepatan sekunder—menghapuskan keperluan untuk penyambungan plat dan memastikan masa penghantaran yang singkat. Kami juga menawarkan pengubahsuaian kimpalan belakang ke belakang untuk meningkatkan ketegaran kilasan, dengan berkesan memenuhi keperluan untuk sebahagian besar komponen tambahan struktur keluli ringan.

Pengkategorian Produk dan Pengenalan Keratan Rentas

1. Perbezaan Antara Dua Jenis Bahagian Saluran

- Saluran Keluli Struktur Gelek Panas: Dibentuk dalam sekeping tunggal pada suhu tinggi dalam kilang keluli; mempunyai ketebalan web dan bebibir yang seragam dan kecerunan yang wujud pada permukaan bebibir dalam; menawarkan keliatan bahan asas yang tinggi dan rintangan hentaman; sesuai untuk aplikasi struktur kekal yang menanggung beban.

- Saluran C Terbentuk Sejuk: Dibentuk oleh kepingan keluli nipis yang membengkokkan gulungan pada suhu ambien tanpa rawatan haba; mempunyai dinding yang lebih nipis dan berat badan yang lebih rendah; digunakan hanya untuk purlin bumbung keluli tolok ringan dan rangka dalaman; tidak dibenarkan untuk digunakan sebagai anggota tegangan menanggung beban.

2. Penetapan Model dan Definisi Dimensi

- Standard Penetapan: Dinamakan menggunakan format `[` + nombor + akhiran `a` atau `b` (cth., `[14a`, `[16b`); akhiran `a` menandakan model ringan dengan bebibir yang lebih nipis, manakala `b` menandakan model tugas berat dengan bebibir yang lebih tebal.

- Parameter Keratan Rentas: Ditakrifkan oleh empat parameter—tinggi web (h), lebar bebibir (b), ketebalan web (tw) dan ketebalan bebibir (tf). Semua Saluran Keluli Struktur Gelek Panas menampilkan cerun yang wujud pada permukaan bebibir dalam, menjadikannya tidak serasi dengan penyambung standard yang digunakan untuk rasuk-I atau rasuk-H.

- Panjang Piawai Kilang: Dibekalkan dalam panjang standard 6m, 9m dan 12m; panjang bukan standard tidak tersedia dari kilang; anggota lebih panjang memerlukan kimpalan punggung serong di tapak.

3. Kriteria Pemilihan Bahan

- Q235B: Sesuai untuk persekitaran dalaman standard, kawasan luar yang kering, penyokong paip am dan benam dinding; 95% ketersediaan pasaran; kos perolehan terendah.

- Q355B: Sesuai untuk persekitaran perindustrian yang berdebu, kawasan yang mempunyai getaran peralatan, kurungan tugas berat dan sambungan tegangan beban angin kencang; menawarkan kekuatan hasil 51% lebih tinggi dan rintangan unggul terhadap beban kitaran (bergantian).

Kemasan Ketepatan dan Penyelesaian Terpiawai yang Dibekalkan oleh Kilang

1. Komponen Siap Standard

- Badan Saluran Utama: Potong mengikut panjang menggunakan gergaji sejuk CNC; muka hujung berserenjang dan licin, bebas daripada burr pengoksidaan yang dikaitkan dengan pemotongan plasma, dengan itu menghalang jurang pemasangan.

- Kelengkapan hujung: Plat hujung sambungan rata dan plat pengedap hujung saluran (plat pengedap menutup bukaan saluran untuk menghalang hujan dan habuk, dengan itu memperlahankan kakisan dalaman)

- Komponen saluran dalaman: Rusuk mengeras dalaman menegak (dikimpal titik pada dinding dalam untuk mengelakkan isu biasa saluran bahagian terbuka terhampar ke luar di bawah pemampatan)

- Aksesori sisi: Plat sokongan utiliti, lug pengikat antara lajur dan pengapit paip bulat (direka bentuk untuk pengapit sisi dan sambungan galas beban)

2. Pembuatan lubang bolt dan peruntukan mengangkat

- Fabrikasi lubang: Lubang sambungan galas beban digerudi dengan ketepatan menggunakan mesin CNC 3 paksi (toleransi ±0.2mm); serasi dengan bolt standard Gred 4.8 dan bolt berkekuatan tinggi Gred 8.8; tiada reaming di tapak diperlukan

- Aksesori pengangkat: Untuk Saluran Keluli Struktur Gelek Panas yang berat melebihi 9m panjang, lug angkat yang dikimpal secara simetri disediakan pada kedua-dua sisi; komponen yang lebih pendek diangkat terus melalui bebibir, tidak memerlukan kimpalan tambahan

3. Konfigurasi anti-karat dan kalis api khusus senario

- Penggunaan dalaman standard: Penyingkiran karat manual St3 diikuti dengan sistem salutan dua lapisan (primer dan lapisan atas); ketebalan filem kering 55–90μm; menyediakan 8 tahun perlindungan karat dalaman

- Penggunaan luar pantai: Sa2.5 penyingkiran karat letupan tembakan diikuti dengan galvanizing hot-dip; ketebalan lapisan zink ≥70μm; memberikan ketahanan 8–12 tahun terhadap kakisan semburan garam

- Zon berkadar kebakaran: Penggunaan salutan tahan api intumescent filem nipis di atas lapisan anti-karat sedia ada; memenuhi piawaian penarafan tahan api 1 jam

4. Tiga jenis konfigurasi produk siap yang dipasang di lantai

- Saluran asas sokongan peralatan: Badan saluran + plat asas + pengerasan menegak dalaman + rawatan anti-karat penuh; digunakan untuk tapak yang dipasang di lantai untuk kipas dan pam air

- Saluran tie-rod antara lajur: Badan saluran + lug pengikat dua hala + lubang bolt kedudukan; digunakan untuk penstabilan sisi dan pendakap tiang keluli keratan H dan tiang paip bulat

- Purlin kepungan keluli tolok ringan: Bahagian C berbentuk sejuk + plat hujung + cleat purlin; digunakan untuk menyokong bumbung dan panel keluli bersalut warna dinding.

5. Dokumentasi pemeriksaan disediakan bersama penghantaran

Sijil kualiti bahan pengilang asal, rekod pemeriksaan berdimensi penuh dan visual, dan ID berkod semburan komponen unik—semuanya disediakan dalam bahasa Inggeris—untuk kegunaan terus dalam kelulusan penyeliaan tapak luar negara dan pelepasan kastam.

Kelebihan Praktikal Utama

1. Ketersediaan di luar rak dengan masa utama penyesuaian sifar

Spesifikasi penuh keluli saluran gulung panas disimpan dalam stok, menghapuskan proses yang memakan masa seperti pemotongan plat, pemasangan dan kimpalan arka tenggelam. Berbanding dengan masa pendahuluan 12–18 hari untuk rasuk-H, spesifikasi standard boleh diproses dengan ketepatan dan dihantar dalam masa 24 jam, dengan sempurna memenuhi keperluan perolehan berskala kecil yang mendesak seperti pengubahsuaian kilang, penambahan saluran paip dan pembaikan sokongan kecemasan.

2. Reka bentuk saluran terbuka memudahkan penghalaan M&E (mekanikal dan elektrik) bersepadu

Rongga dalaman berbentuk U yang terbuka menyediakan ruang yang cukup untuk penghalaan; kabel voltan rendah dan paip bekalan/saliran air kecil boleh dibenamkan dan diikat terus di dalam tanpa memerlukan pendakap luaran tambahan. Tidak seperti rongga sempit rasuk-I atau rongga tertutup tiub persegi, penyelenggaraan masa hadapan atau penggantian talian M&E tidak memerlukan pemotongan ke dalam salutan anti-karat komponen, mengurangkan kos O&M sebanyak lebih 40%.

3. Reka bentuk plat belakang rata memudahkan pemasangan flush-mount

Bahagian belakang luar keluli saluran adalah permukaan rata yang berterusan, membolehkan pemasangan siram terus pada dinding ricih konkrit atau sisi rasuk keluli tanpa celah yang menonjol atau antara muka yang tidak rata. Tidak seperti bebibir tirus rasuk-I atau dua bebibir rasuk-H, pemasangan terhadap sauh tertanam tidak memerlukan shim untuk meratakan, dengan ketara mengurangkan masa kerja di tapak.

4. Gabungan fleksibel dan pengubahsuaian untuk struktur bukan standard

Dua Saluran Keluli Struktur Gelek Panas boleh dikimpal belakang ke belakang dalam jig untuk membentuk bahagian kotak tertutup yang setara, mengatasi kelemahan yang wujud pada saluran tunggal berkenaan ketegaran kilasan dan kestabilan sisi. Ia juga boleh digabungkan secara bersemuka untuk membentuk lajur berongga tanpa memerlukan pemotongan tersuai, dengan berkesan menyelesaikan isu sisa bahan yang dikaitkan dengan lajur kecil yang tidak standard.

5. Kos keseluruhan optimum untuk aplikasi beban ringan

Di bawah keadaan pendakap sisi dan beban sokongan yang setara, berat diri adalah 13% lebih rendah daripada rasuk-I dengan ketinggian yang sama, mengakibatkan pengurangan serentak dalam perolehan bahan mentah, logistik dan kos angkat. Apabila berfungsi hanya fungsi galas beban tambahan, prestasi memenuhi sepenuhnya keperluan kod tanpa sisa yang dikaitkan dengan kapasiti "terlalu kejuruteraan" bagi rasuk-H atau rasuk-I.

Perbandingan empat jenis keluli struktur arus perdana berdasarkan kriteria pemilihan utama

1. Perbezaan dalam keupayaan pengapit dan sekatan

Hanya saluran keluli (saluran-C) yang mempunyai keupayaan "mencengkam" profil terbuka; pembukaan saluran membolehkan pemasukan terus dan pengapit paip bulat, kabel bulat, atau bahagian struktur yang lebih kecil tanpa memerlukan kelengkapan pengapit luaran. Rasuk-H, rasuk-I dan tiub segi empat sama bergantung pada lampiran luaran, menjadikan titik pengapit terdedah kepada peralihan di bawah beban dan mengakibatkan kestabilan yang lemah terhadap getaran atau goyangan garisan yang disokong.

2. Perbezaan dalam fungsi dan had struktur

- Rasuk-H: Kekakuan dua arah seimbang; sesuai untuk rasuk galas beban utama di lantai dan bumbung rentang besar; mampu menahan beban menegak berat yang berterusan.

- Rasuk-I: Rintangan lentur yang sangat baik di sepanjang paksi kuat; sesuai untuk rasuk sekunder di platform dan lantai kecil hingga sederhana; direka untuk lenturan menegak uni-arah.

- Saluran Keluli Struktur Gelek Panas: Sesuai untuk pendakap sisi, penyokong, komponen terbenam, dan pengapit sekatan; dilarang untuk digunakan sebagai rasuk utama kendiri tertakluk kepada lenturan menegak di atas rentang melebihi 8 meter.

- Tiub persegi: Rintangan kilasan dua arah yang sangat baik; profil tertutup menawarkan rintangan kakisan yang tahan lama; digunakan terutamanya untuk lajur menegak; bagaimanapun, membaiki kakisan di dalam bahagian berongga selepas memotong lubang adalah amat sukar.

3. Perbezaan dalam pengubahsuaian dan penyelenggaraan selepas pemasangan

Saluran keluli mempunyai tiga bahagian terdedah, membolehkan kimpalan plat sokongan atau lug di mana-mana lokasi tanpa pengisaran dalaman. Sebaliknya, sebaik sahaja lubang dipotong dalam tiub persegi, rongga dalaman tidak boleh dibersihkan daripada karat atau dicat semula, mewujudkan risiko tinggi kakisan dalaman tersembunyi. Penyambungan bahagian saluran pendek di tapak dan pengubahsuaian lokasi lubang adalah proses mudah yang boleh dilaksanakan secara bebas oleh juruteknik tapak standard.

4. Ringkasan kesesuaian aplikasi

Utamakan saluran keluli tergelek panas untuk sokongan saluran paip luar, komponen tertanam dinding tirai, dan pendakap antara lajur; utamakan rasuk-H untuk rasuk bumbung utama yang meliputi kawasan yang luas; mengutamakan rasuk-I untuk rasuk sekunder di laluan pejalan kaki dan platform; dan utamakan tiub segi empat sama untuk tiang hiasan luaran.

Proses Pengilangan Ketepatan Hujung ke Hujung

I. Aliran Kerja Pemprosesan Standard untuk Keluli Saluran Gelek Panas

1. Pemeriksaan Semula Bahan Mentah: Sahkan gred dan model bahan; periksa untuk tunduk atau berpusing sisi; meluruskan komponen yang tidak mematuhi secara mekanikal terlebih dahulu; menolak bahan mentah dengan kakisan permukaan dalam.

2. CNC Precision Cutting: Potong panjang menggunakan gergaji sejuk; sediakan bevel kimpalan berbentuk V pada web dan bebibir untuk sambungan punggung rentang panjang untuk memastikan penembusan penuh.

3. Kedudukan Aksesori & Kimpalan Tekukan: Letakkan pengeras, plat hujung dan pengapit mengikut lukisan; muatkan pengeras dalaman dengan tepat ke dalam rongga saluran, mengekalkan jurang muat ≤0.8mm.

4. Kimpalan Terlindung Gas: Lakukan kimpalan terlindung gas CO2 berterusan untuk mengelakkan keliangan; subjek kimpalan punggung galas beban kritikal kepada pensampelan ujian ultrasonik (UT) berdasarkan piawaian Gred II.

5. Membuat Lubang Ketepatan: Lubang gerudi CNC untuk titik sambungan beban berat; buat pelbagai lubang proses di tapak dan deburr tepi.

6. Pembetulan Ubah Bentuk: Betulkan tunduk atau berpusing akibat kimpalan menggunakan pelurus nyalaan suhu rendah untuk mengelakkan menjejaskan sifat mekanikal bahan asas.

7. Rawatan Anti-Karat Permukaan: Sapukan salutan anti-karat atau galvanizing hot-dip selepas penyingkiran karat berperingkat; membenarkan salutan untuk menyembuhkan secara semula jadi untuk memenuhi piawaian.

8. Pemeriksaan & Pembungkusan Akhir: Tandakan nombor ID komponen; sahkan semua dimensi; pakej untuk pengangkutan laut menggunakan balutan regangan kalis air dan palet kayu.

II. Proses Khas untuk Pemasangan Bahagian Kotak Dua Saluran

Letakkan dua Saluran Keluli Struktur Gelek Panas pada kedua-dua belah menggunakan jig khusus → selamat dengan kimpalan jelujur berselang-seli untuk mengelakkan salah jajaran → lakukan kimpalan berterusan panjang penuh pada bahagian luar → jalankan pelurus sisi keseluruhan → pembuatan lubang lengkap dan rawatan anti-karat. Komponen dikimpal yang terhasil menawarkan ketegaran dua arah yang setanding dengan rasuk keratan kotak dengan spesifikasi yang sama, sambil mengurangkan kos sebanyak 22%. III. Analisis Perbandingan Prosedur Pemprosesan Keluli Struktur

- Rasuk-H: Melibatkan pelbagai peringkat—pemasangan plat, kimpalan arka terendam dan pelurus bebibir; proses yang kompleks; terutamanya dibuat khas.

- Rasuk I/Keluli saluran: Hanya melibatkan pemotongan stok gelek panas dan kimpalan komponen kecil; proses diperkemas; terutamanya melibatkan pemprosesan mendalam stok di luar rak.

Parameter Prestasi Piawai Komprehensif

1. Toleransi Dimensi

- Jumlah sisihan panjang komponen: ±3mm

- Pesongan sisi (camber/sweep): ≤L/1000 (di mana L ialah panjang komponen sebenar)

- Pisutan bebibir dan kecenderungan muka hujung: Mematuhi piawaian kebangsaan GB/T 707 untuk keluli saluran gulung panas.

2. Sifat Mekanikal Bahan Asas

3. Parameter Struktur Keratan Rentas

- Ciri-ciri kekakuan: Prestasi lentur paksi kuat memenuhi keperluan untuk rasuk sekunder yang ringan; kekakuan sisi paksi lemah tidak mencukupi; rintangan kilasan satu anggota adalah lemah; memuatkan pertengahan rentang tanpa sokongan sisi adalah dilarang sama sekali.

- Pekali rintangan angin: Tetap pada 1.40 (lebih rendah daripada rasuk-H yang setara, lebih tinggi daripada tiub bulat lancar); risiko ubah bentuk akibat angin yang lebih rendah untuk sokongan luar berprofil rendah.

- Kapasiti beban pengapit: Keupayaan mekanikal yang unik untuk pengapit/penghalang setempat; menahan daya pengapit sisi dan jejari—ciri struktur yang tidak ditemui dalam bahagian keluli berprofil terbuka yang lain.

4. Piawaian Pemeriksaan Kimpalan

- Kimpalan punggung galas beban utama: Pemeriksaan kimpalan Gred II; Kadar pensampelan 20% untuk Ujian Ultrasonik (UT) pada titik ketegangan/sambungan kritikal.

- Kimpalan fillet pengeras dan plat lug: Pemeriksaan visual sahaja; pematuhan memerlukan ketiadaan pusingan sejuk, keliangan atau percikan/gumpalan kimpalan.

5. Parameter Sambungan dan Aksesori

- Pemilihan bolt: Bolt standard gred 4.8 untuk sokongan statik konvensional; Bolt berkekuatan tinggi gred 8.8 untuk peralatan bergetar atau sambungan tegangan tinggi.

- Ketebalan plat sambungan: Julat standard 8–20mm; dipilih berdasarkan tegangan sisi tertentu dan keperluan beban ricih.

Bagaimana untuk Memilih Pengeluar Rasuk Struktur Keluli Berkualiti Tinggi?

1. Stok Komprehensif & Penghantaran Cepat Merentas Serantau

HAISHENG mengekalkan stok sedia Hot Rolled Structural Steel Channels (saiz 10#–28#) merentasi empat pangkalan pengeluaran utama, memenuhi tempahan untuk pasaran domestik, Asia Tenggara dan Asia Tengah. Kami menghapuskan kelewatan yang disebabkan oleh kekurangan stok perantara; pesanan standard yang memerlukan pemprosesan ketepatan dimuatkan dan dihantar dalam masa 48 jam, manakala eksport kontena penuh diproses dengan pemuatan kontena yang diperkemas.

2. Pemprosesan Khusus untuk Komponen Profil Terbuka

Untuk menangani cabaran seperti suar bebibir dan memastikan kesesuaian yang ketat terhadap permukaan yang bercerun, kami menggunakan jig penentududukan khusus yang mengekalkan toleransi muat untuk pengeras dan pengapit dalam lingkungan 0.5mm. Ini menyelesaikan isu industri biasa seperti sambungan longgar pada permukaan bercerun dan struktur longgar di bawah beban.

3. Penghantaran Eksport Berbilang Bahasa yang Mematuhi

Kami menyediakan versi bahasa Inggeris asal bagi semua dokumentasi kilang dan laporan ujian, termasuk pengesahan SGS pihak ketiga untuk galvanizing hot-dip dan ketebalan filem cat. Dokumentasi kami memenuhi semua keperluan pematuhan untuk audit pemilik projek di luar negara, pelepasan kastam dan tender projek.

4. Anti-Kakisan & Pengubahsuaian Komponen Atas Permintaan

Kami menyesuaikan penyelesaian anti-karat dengan iklim tapak projek, menggunakan rawatan yang berbeza untuk zon pedalaman, pantai dan industri kimia. Kami menyokong pengubahsuaian bukan standard—seperti kimpalan saluran belakang ke belakang, pengapit berbentuk tersuai dan tebuk lubang sipi—menghapuskan keperluan pelanggan untuk mendapatkan sumber pemprosesan tambahan.

5. Sokongan Teknikal Percuma untuk Pemilihan Struktur

Sokongan pra-jualan termasuk panduan pakar untuk membezakan antara saluran gulung panas dan saluran sejuk untuk mengelakkan risiko keselamatan struktur yang disebabkan oleh pemilihan yang tidak betul. Sokongan selepas jualan meliputi bantuan teknikal jauh untuk pendakap altitud tinggi dan pemasangan pendakap, di samping kebolehkesanan kekal melalui penomboran bahagian komponen.

Soalan Lazim

S1: Bolehkah keluli saluran gelek panas dan keluli berbentuk C berbentuk sejuk boleh digantikan antara satu sama lain?

J: Tidak, ia tidak boleh digantikan. Bahan asas Saluran Keluli Struktur Gelek Panas telah menjalani rawatan haba dan pelindapkejutan, yang mempunyai keliatan yang kuat dan rintangan hentaman. Ia digunakan untuk beban struktur kekal; manakala keluli berbentuk C berbentuk sejuk mempunyai dinding nipis dan terdedah kepada ubah bentuk, dan hanya digunakan untuk rasuk kepungan. Spesifikasi melarang penggunaannya untuk batang pengikat dan penyokong galas beban.

S2: Apakah rentang maksimum keluli saluran tunggal?

J: Tanpa sokongan sisi, rentang maksimum ialah 4.5 meter. Jika rentang melebihi ini, rod pengikat sisi atau struktur kotak dua saluran mesti ditambah untuk mengelakkan terbalik sisi paksi lemah.

S3: Adakah perlu melakukan rawatan anti-karat di dalam rongga keluli saluran?

A: Proses letupan pasir dan penyemburan boleh meliputi keseluruhan bahagian dalam rongga, dan tiada rawatan tambahan diperlukan; lapisan zink proses galvanizing hot-dip boleh sama rata melekat pada rongga dalam. Hanya keluli saluran tertutup tidak boleh dilindungi secara dalaman daripada kakisan, dan tiada bintik buta karat dalaman dalam keluli saluran.

S4: Apakah kriteria pemilihan untuk keluli saluran jenis A dan jenis B?

A: Untuk beban ringan statik dan rentang pendek, jenis A dipilih untuk menjimatkan kos perolehan; untuk rod pengikat altitud tinggi, getaran peralatan dan beban hentaman sisi, jenis B dipilih untuk menambah bebibir yang lebih tebal untuk mengelakkan penghancuran dan keretakan setempat.

S5: Bolehkah keluli saluran digunakan sebagai rasuk utama bumbung?

A: Ia tidak disyorkan. Keratan rentas terbuka mempunyai kestabilan kilasan yang sangat lemah, dan angin berselang-seli serta beban salji di atas bumbung berkemungkinan menyebabkan komponen berpusing dan gagal. Ia hanya boleh digunakan sebagai rasuk sekunder untuk batang pengikat bumbung dan tidak boleh digunakan sebagai rasuk galas beban utama.
