Struktur I Rasuk Keluli Gelek Panas Bahagian I

Structural I Beam Hot Rolled Steel I Sections ialah profil galas beban mendatar khusus yang direka untuk struktur keluli jangka pendek yang ringan. Tidak seperti rasuk-H atau profil keratan tertutup—yang direka bentuk untuk beban tugas berat—rasuk-I ini dihasilkan melalui proses guling panas satu laluan yang mematuhi piawaian kebangsaan; mereka tidak memerlukan kimpalan bahagian tersuai, dan semua dimensi mematuhi spesifikasi standard.

Dengan memanfaatkan inventori bahan mentah sedia ada kami, HAISHENG hanya melakukan pemprosesan sekunder—seperti pemotongan, penggerudian, kimpalan aksesori dan salutan anti-karat—mengakibatkan masa penghantaran jauh lebih pendek daripada masa penghantaran untuk keluli buatan tersuai. Produk ini sesuai untuk projek yang melibatkan ruang terkurung, beban yang lebih ringan atau pengubahsuaian di tapak. Ia menawarkan penyelesaian praktikal yang mengelakkan sisa bahan yang dikaitkan dengan rasuk-H dan kerumitan pemasangan tiub persegi, menjadikannya rasuk galas beban yang paling banyak digunakan dan menjimatkan untuk sistem sokongan elektromekanikal, struktur loji tambahan dan pemasangan julur kecil.

Definisi Atribut Produk dan Pengenalan Model

1. Struktur Keratan Rentas dan Tingkah Laku Struktur

- Struktur Keratan Rentas: Mempunyai bentuk "I" standard dengan web menegak yang berpusat. Muka dalaman bebibir atas dan bawah mempunyai cerun 1:6; bebibir berbeza dalam ketebalan dari tepi ke tengah, dan permukaan dalam dan luarnya tidak selari—ini adalah ciri visual yang paling berbeza yang membezakannya daripada rasuk-H.

- Gelagat Struktur: Mengikuti laluan beban di mana bebibir atas berada dalam mampatan, bebibir bawah berada dalam ketegangan, dan web menahan ricih dalam satu arah. Walaupun rintangan lentur di sepanjang paksi kuat memenuhi piawaian, terdapat kelemahan yang wujud dalam rintangan ubah bentuk sisi di sepanjang paksi lemah.

2. Penetapan Model dan Klasifikasi Spesifikasi

- Jawatan Standard: Dinamakan menggunakan huruf "I" diikuti dengan akhiran berangka. Akhiran "a" dan "b" menunjukkan perbezaan ketebalan bebibir untuk ketinggian bahagian yang sama; Model "a" mempunyai bebibir yang lebih nipis, manakala model "b" mempunyai bebibir yang lebih tebal dan kapasiti galas beban keseluruhan yang lebih tinggi.

- Model Pasaran Biasa: Julat dari I10, I12.6, I14, I16, I18, I20a dan I20b hingga I45; model terbesar yang tersedia secara meluas ialah I56. Saiz di luar julat ini tidak tersedia sebagai item stok standard.

- Panjang Bahan Mentah: Panjang standard kilang ialah 6m, 9m dan 12m. Keratan rentas pembolehubah gulung kilang tidak disokong; anggota yang melebihi panjang ini mesti disambung di tapak.

3. Kriteria Pemilihan Bahan

- S235B: Bahan pasaran arus perdana; menawarkan kemuluran yang sangat baik dan prestasi pemotongan sejuk. Sesuai untuk persekitaran suhu ambien dalaman dan 95% projek tambahan rentang kecil dalam tetapan kering dan terbuka.

- Q355B: Bahan alternatif khusus dengan kekuatan hasil 51% lebih tinggi. Digunakan terutamanya untuk sokongan peralatan beban berat, rasuk keluli cantilever yang lebih panjang, dan projek di kawasan bersuhu rendah, bebas fros; ketersediaan stok adalah terhad.

Komponen Dihantar Kilang dan Tiga Konfigurasi Piawai

1. Senarai Komponen Standard

- Badan Rasuk Utama: Rasuk Struktur I Keluli Gelek Panas Bahagian I (standard GB) dipotong mengikut panjang tepat melalui CNC; muka hujung adalah bebas burr dan memenuhi piawaian serenjang.

- Aksesori sambungan tamat: Plat sambungan rata dan pengaku galas menegak; pengaku memerlukan keratan sudut agar sesuai dengan profil bebibir cerun, menghasilkan dimensi keseluruhan yang lebih kecil berbanding dengan pengaku untuk rasuk H standard dengan ketinggian yang sama.

- Aksesori badan rasuk: Plat sokongan Purlin, lug rasuk sekunder dan plat tetulang untuk bukaan utiliti; dikimpal di lokasi yang ditetapkan mengikut keperluan.

- Aksesori pengangkat: Beg pengangkat simetri dipasang pada sisi rasuk besar dan panjang (I25 dan ke atas); rasuk yang lebih kecil (I20 dan ke bawah) tidak memerlukan lug pra-pasang dan diangkat terus melalui bebibir.

2. Skim anti-karat permukaan dan perlindungan kebakaran

- Gred penyingkiran karat: Pembersihan manual St3 untuk projek awam standard; Sa2.5 pukulan/letupan pasir untuk projek perbandaran dan eksport standard tinggi.

- Lukisan: Salutan komposit dua lapisan primer ditambah lapisan atas; ketebalan filem kering dikawal pada 60–100 μm, memenuhi keperluan anti-karat dalaman untuk hayat perkhidmatan selama 5 tahun.

- Rawatan keadaan istimewa: Galvanizing hot-dip untuk kelembapan tinggi atau zon percikan hujan; salutan tahan api intumescent filem nipis untuk petak api, memenuhi keperluan penarafan rintangan api 1 jam.

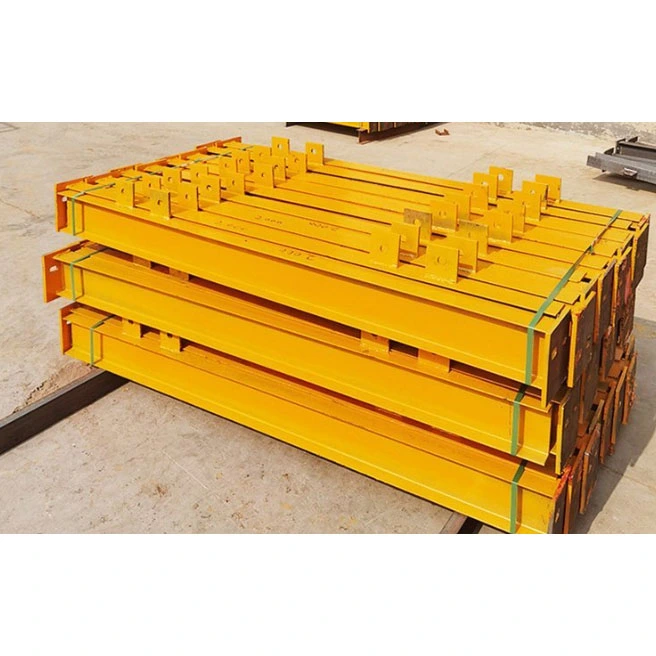

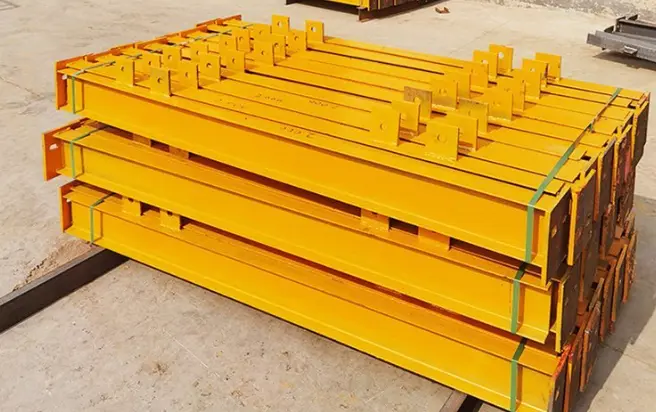

3. Tiga kategori konfigurasi kilang

- Rasuk I platform yang hanya disokong: Badan rasuk + plat hujung pada kedua-dua hujung + pengaku galas terpotong + plat sokongan purlin + salutan anti-karat penuh; digunakan untuk rasuk utama di laluan pejalan kaki keluli dan platform peralatan; disambungkan melalui bolting terus di tapak.

- Rasuk kurung julur: Badan rasuk + plat pengeras menebal pada kedua-dua belah akar + plat sambungan berlabuh; digunakan untuk sub-bingkai dinding langsir dan kurungan pelindung matahari julur kecil di luar.

- Rasuk kedua bumbung ringkas: Badan rasuk + sokongan purlin satu sisi ringkas; tiada plat sambungan hujung; dikimpal terus ke bebibir rasuk utama di tapak; digunakan untuk rasuk kecil di cucur atap kilang.

4. Dokumen penerimaan kilang disertakan dengan penghantaran

Sijil kualiti bahan kilang keluli asli, rekod pemeriksaan dimensi untuk komponen, dan helaian pengenalan komponen unik; dokumentasi sesuai untuk penyerahan terus dan penerimaan penyelia di tapak projek luar negara.

Kelebihan Aplikasi Di Tapak Utama

1. Pusing ganti stok yang cepat; sesuai untuk perolehan segera, kumpulan kecil

Semua model rasuk I canai panas adalah item stok standard yang dikeluarkan secara besar-besaran, menghapuskan keperluan untuk penggelek atau fabrikasi berjadual (seperti penyambungan atau kimpalan). Tidak seperti rasuk H yang dikimpal atau galang kotak—yang memerlukan 10–20 hari untuk penghantaran—spesifikasi standard boleh dihantar dalam masa 48 jam. Ia amat sesuai untuk keperluan perolehan sporadis, seperti menggantikan sokongan penuaan, menambah paip elektromekanikal, atau mengisi semula rasuk silang dengan segera untuk penimbunan tapak.

2. rintangan hentaman tinggi; pembaziran di tapak yang rendah

Cerun 1:6 pada bebibir dalam menghasilkan tepi bercabang semula jadi, menghalang bebibir melengkung atau meledingkan web semasa pengangkatan, pengangkutan di tapak atau perlanggaran tidak sengaja yang melibatkan peralatan lain. Sebaliknya, rasuk-H dengan bebibir rata terdedah kepada kerosakan tepi, mengakibatkan kadar sekerap di tapak lebih daripada 12% lebih tinggi daripada rasuk-I.

3. Profil sempit sesuai dengan ruang yang ketat dan terkurung

Untuk kapasiti galas beban menegak yang sama, bebibir bawah rasuk-I adalah 22%–30% lebih sempit daripada rasuk-H yang setara. Ini membolehkan pemasangan di kawasan terkurung—seperti koridor utiliti elektromekanikal, jurang sempit antara kabinet peralatan, atau rangka dinding tirai tertutup—tanpa mengganggu susun atur paip atau saluran.

4. Halangan rendah kepada pengubahsuaian; tiada pengimpal khusus diperlukan

Pelarasan panjang dan bukaan setempat boleh dicapai hanya melalui penggergajian atau pemotongan plasma, menghapuskan keperluan untuk jentera berat seperti pengimpal arka tenggelam atau pelurus hidraulik. Juruteknik am di tapak boleh mengendalikan tugas seperti mengimpal kurungan tambahan atau kedudukan lubang penalaan halus; pengimpal tekanan tinggi yang diperakui tidak diperlukan, dengan ketara mengurangkan kos buruh untuk pengubahsuaian luar negara berskala kecil.

5. Kos keseluruhan yang rendah; nilai yang sangat baik untuk projek kecil

Harga seunit bahan mentah adalah 15%–20% lebih rendah daripada rasuk-H yang dikimpal dengan kapasiti galas beban yang setara. Selain itu, beratnya yang lebih ringan mengurangkan kos pengangkutan dan pengangkatan. Untuk rasuk sekunder dengan rentang di bawah 6 meter dan beban teragih seragam di bawah 12 kN/m, ia memberikan prestasi yang betul tanpa "kejuruteraan berlebihan", dengan itu mengelakkan pembaziran bahan yang ketara.

Perbandingan Pembezaan Produk Komprehensif, Pelbagai Dimensi

1. Perbandingan Ciri-ciri Menanggung Beban Struktur

- vs. Rasuk-H: Rasuk-H mempunyai kekakuan sisi dua arah yang seimbang dan bebibir selari sesuai untuk menyokong penuh dek keluli berprofil, menjadikannya sesuai untuk galang lantai rentang panjang; Bahagian Keluli Gelek Panas Rasuk Struktur I menawarkan rintangan lentur yang mencukupi hanya di sepanjang paksi kuat dan sangat terdedah kepada lengkokan kilasan sisi sepanjang paksi lemah, menjadikannya tidak sesuai untuk struktur rentang panjang yang tidak mempunyai pendakap sisi.

- vs. Rasuk Bahagian Berongga Persegi/Bulat: Bahagian tiub tertutup menawarkan rintangan kilasan yang sangat baik tetapi menghalang penyingkiran karat dalaman dan menyukarkan pembaikan antikarat selepas pemasangan pada potongan; I-beams menampilkan bahagian terbuka yang membolehkan pemeriksaan permukaan penuh dan kos yang lebih rendah untuk pengubahsuaian utiliti/paip berikutnya.

2. Perbandingan Sambungan dan Pembinaan

- Kemudahan Tempat Duduk/Pemasangan: Rasuk-I standard boleh diletakkan terus pada corbel konkrit atau kurungan keluli saluran dan diikat dengan kimpalan jelujur ringkas, manakala rasuk-H memerlukan bolt plat hujung, yang melibatkan langkah pembinaan yang lebih kompleks.

- Had Kimpalan Plat Sambungan: Permukaan bebibir tirus rasuk-I tidak membenarkan sentuhan siram dengan plat sambungan rata di kawasan yang luas, menghalang sambungan sambungan berbilang arah dan mengehadkan penggunaannya kepada keadaan beban yang mudah, satu arah, dan disokong ringkas.

3. Senario dan Had Aplikasi Ditakrifkan

- Senario Kelebihan Unik: Rasuk parut laluan pejalan kaki di loji perindustrian, sokongan utiliti MEP (mekanikal, elektrik dan paip), tapak pemasangan peralatan, sub-bingkai dinding tirai dan rasuk cornice sekunder; menggunakan rasuk-H dalam konteks ini menghasilkan spesifikasi berlebihan prestasi yang ketara.

- Senario Larangan: Gelang utama bumbung melebihi 8 meter dalam rentang, papak lantai komposit konkrit luas, dan struktur julur yang tidak disokong terdedah kepada beban angin kencang (disebabkan oleh risiko ketidakstabilan sisi dan keruntuhan).

Aliran Kerja Pemprosesan Dalam Terpiawai untuk Pancaran I Gelek Panas

Aliran kerja ini meliputi pemprosesan sekunder bahagian bergulung panas sahaja (tidak termasuk bahagian terbina yang dikimpal daripada plat) dan mencerminkan langkah pengeluaran kilang sebenar:

1. Pemeriksaan Visual Bahan Mentah Masuk

Sahkan sijil kilang asal, profil bahagian dan gred bahan; menjalankan pensampelan kelompok untuk memeriksa tunduk, berpusing, dan ubah bentuk bebibir sisi; luruskan bahagian berpintal sedikit secara mekanikal sebelum diproses; memulangkan bahan mentah yang tidak patuh kepada pembekal untuk mengelakkan stok substandard daripada memasuki pengeluaran.

2. Pemotongan Ketepatan CNC kepada Panjang

Pesanan volum tinggi menggunakan penggergajian logam sejuk CNC, menghasilkan potongan licin tanpa lapisan pengoksidaan dan elaun 2mm untuk kimpalan punggung; pesanan tergesa-gesa kumpulan kecil menggunakan pemotongan plasma. Ahli yang lebih panjang menjalani serong dua muka pada kedua-dua web dan bebibir untuk memenuhi keperluan kimpalan punggung penembusan penuh di tapak.

3. Kedudukan dan Kimpalan Tack Aksesori Tidak Teratur

Lokasi aksesori ditanda dengan tepat berdasarkan lukisan pembinaan. Untuk bebibir condong, bucu pengeras dibengkokkan pada cerun 1:6 untuk memastikan kesesuaian sempurna dengan badan rasuk; kimpalan jelujur sekejap digunakan untuk penetapan, mengekalkan ubah bentuk akibat kimpalan dalam lingkungan 1.5mm.

4. Kimpalan Berlindung Gas Berterusan

Komponen kecil seperti cleat purlin, plat sambungan, dan pengeras dikimpal menggunakan kimpalan terlindung gas CO2, memastikan pembentukan manik kimpalan seragam; sambungan punggung di tapak untuk rasuk lebih panjang menggunakan kimpalan arka manual, dengan kimpalan punggung galas beban kritikal yang menjalani ujian ultrasonik rawak kepada piawaian Gred II.

5. Penggerudian Mekanikal Ketepatan

Titik sambungan untuk bolt berkekuatan tinggi tugas berat digerudi menggunakan mesin penggerudian CNC 3 paksi bersepadu, dengan toleransi diameter lubang dikawal hingga ±0.2mm; lubang untuk pelbagai paip/konduit di tapak digerudi menggunakan gerudi elektrik pegang tangan, dengan pengisaran seterusnya untuk mengeluarkan burr.

6. Pembetulan Ubah Bentuk dan Kemasan Permukaan

Lenturan sisi dan ubah bentuk kilasan yang disebabkan oleh kimpalan diperbetulkan menggunakan gabungan pemanasan nyalaan setempat dan bicu mekanikal; percikan kimpalan, sanga, dan burr terpotong dikisar dengan teliti untuk menghapuskan potensi bahaya calar semasa pemasangan di tapak.

7. Penyingkiran Karat Bergred dan Salutan Permukaan

Pembuangan karat dilakukan melalui pembersihan manual (St3) atau letupan tembakan (Sa2.5) mengikut spesifikasi projek untuk menghapuskan skala kilang permukaan dan karat longgar; primer dan lapisan atas digunakan pada suhu ambien, dengan lapisan kalis api filem nipis ditambah dalam zon tahan api yang ditetapkan; komponen meneruskan ke peringkat seterusnya hanya selepas salutan telah sembuh secara semula jadi untuk memenuhi piawaian.

8. Penandaan ID, Pengesahan, Pembungkusan dan Penghantaran

Nombor pengenalan kekal digunakan pada komponen. Pemeriksaan menyeluruh dijalankan untuk mengesahkan panjang, diameter lubang dan dimensi luaran, dan set lengkap dokumentasi pemeriksaan disusun. Komponennya dibalut dengan filem regangan kalis air dan diikat pada palet kayu—sesuai untuk pengangkutan maritim jarak jauh dengan perlindungan lembapan.

Prestasi Produk Komprehensif dan Spesifikasi Teknikal

1. Toleransi Dimensi dan Pemesinan

- Jumlah sisihan panjang rasuk: ±3mm

- Camber sisi membujur/pesongan: ≤L/1000 (di mana L ialah panjang rasuk sebenar)

- Kerataan bebibir/putaran: Mematuhi piawaian kebangsaan GB/T 706 untuk keluli struktur gelek panas

2. Sifat Mekanikal Bahan Asas

3. Parameter Keratan Rentas Struktur

- Kekukuhan dwiarah: Modulus lentur yang sangat baik di sepanjang paksi kuat (paksi-X); momen inersia di sepanjang paksi lemah (paksi-Y) adalah hanya 42% daripada rasuk-H dengan ketinggian yang sama, mengakibatkan rintangan terbalik sisi yang lemah

- Ciri-ciri galas beban ricih: Daya ricih ditanggung sepenuhnya oleh web; pengaku dua muka mesti dipasang pada titik beban tertumpu (sokongan) untuk mengelakkan web tempatan hancur atau retak

- Pekali rintangan angin: Nilai tetap 1.45; rintangan angin adalah lebih tinggi daripada rasuk keratan berongga bulat tetapi lebih rendah daripada rasuk keratan kotak tertutup; sokongan luar berprofil rendah terjejas secara minimum oleh angin

- Keserasian papak lantai: Bebibir bercerun tidak boleh duduk rata pada bahagian bawah dek keluli berprofil; tidak sesuai digunakan sebagai rasuk galas beban utama dalam sistem lantai konkrit komposit

4. Piawaian Pemeriksaan Kimpalan

- Kimpalan punggung utama: Piawaian penerimaan kimpalan Gred II; ujian ultrasonik (UT) rawak pada 20% sendi punggung galas beban kritikal

- Kimpalan fillet tambahan: Kimpalan untuk cleat purlin, plat sambungan dan pengeras menjalani pemeriksaan visual sahaja; penerimaan adalah berdasarkan ketiadaan keliangan atau gabungan yang tidak lengkap

5. Spesifikasi Teknikal Sambungan

- Pemilihan bolt sambungan: Bolt standard gred 4.8 untuk sambungan disokong ringkas konvensional; Bolt berkekuatan tinggi gred 8.8 untuk sambungan julur beban berat

- Ketebalan plat sambungan akhir: Julat piawai 10mm–25mm; ketebalan khusus dipilih berdasarkan keperluan daya ricih sokongan

Kelebihan HAISHENG

1. Inventori dalam stok yang komprehensif untuk memenuhi jumlah kecil dan pesanan segera

HAISHENG mengekalkan stok sepanjang tahun bagi rangkaian penuh Structural I Beam Hot Rolled Steel I Sections (saiz I10–I45) Tidak seperti kedai pemprosesan kecil yang bergantung pada sumber stok dari tempat lain, Section dilengkapi untuk mengendalikan segala-galanya daripada pembelian kecil, sekali sahaja hingga pesanan eksport volum besar yang memerlukan muatan kontena penuh. Spesifikasi standard tersedia tanpa menunggu penjadualan pengeluaran bahan mentah, dan pesanan tergesa-gesa boleh menjalani pemprosesan yang mendalam dan dihantar dalam masa 24 jam.

2. Pengalaman yang luas dalam menyesuaikan lampiran cenderung untuk mengelakkan ralat pemasangan

Kami menggunakan proses pemotongan sudut khusus dan acuan piawai untuk bebibir condong I-rasuk, menghapuskan keperluan untuk susun atur manual untuk setiap bahagian dan mengekalkan toleransi muat untuk pengeras dan plat sambungan dalam 0.5mm. Ini menyelesaikan isu biasa yang ditemui di kedai pemprosesan am, seperti jurang yang besar pada titik lampiran dan salah jajaran struktur seterusnya di bawah beban.

3. Pembungkusan eksport yang ringan untuk mengurangkan kos logistik rentas sempadan

Panjang rasuk dibahagikan mengikut dimensi kontena penghantaran, menggunakan pembungkusan anti-karat untuk bahagian individu dan langkah perlindungan yang mengisi jurang untuk mengelakkan ubah bentuk yang disebabkan oleh pergolakan semasa pengangkutan laut. Kami juga menyediakan satu set lengkap dokumen pelepasan kastam Inggeris dan rekod kebolehkesanan bahan, menawarkan penyelesaian sehenti untuk dokumentasi kastam.

4. Rawatan anti-karat tersuai dan kawalan ketat toleransi salutan

Strategi anti-karat disesuaikan dengan iklim kawasan destinasi: sistem cat dua lapis standard digunakan untuk kawasan pedalaman yang sederhana, manakala galvanizing hot-dip digunakan untuk kawasan pantai yang terdedah kepada semburan garam. Semua lapisan filem cat dan ketebalan lapisan zink menjalani ujian pihak ketiga dengan laporan Bahasa Inggeris dikeluarkan, memastikan pematuhan dengan piawaian penerimaan EU dan Asia Tenggara untuk struktur keluli.

5. Sokongan teknikal jangka panjang dan perkhidmatan selepas jualan

Kami memberikan nasihat percuma tentang pemilihan rentang rasuk dan pemadanan beban, serta panduan berasaskan lukisan jauh untuk penyambungan di tapak dan sambungan julur. Komponen diberikan nombor pengenalan unik untuk kebolehkesanan seumur hidup, dan bahagian gantian dengan spesifikasi yang sama tersedia untuk penyimpanan semula.

Soalan Lazim

S1: Bolehkah rasuk-I menggantikan rasuk-H untuk rasuk lantai utama bangunan kilang?

A: Tidak. Standard Structural I Beam Hot Rolled Steel I Bahagian kekurangan kekakuan sisi yang mencukupi di sepanjang paksi lemahnya; semasa pembinaan, beban angin sisi dan beban pembinaan sementara menjadikannya sangat terdedah kepada lengkokan kilasan sisi. Ia hanya boleh digunakan untuk rasuk lantai sekunder dengan rentang di bawah 6 meter atau untuk rasuk tambahan kecil tanpa beban.

S2: Adakah bebibir condong menjejaskan kestabilan sambungan bolt?

J: Ya, ia mempunyai kesan langsung. Pencuci rata tidak boleh digunakan secara langsung; pencuci tirus yang sepadan dengan cerun bebibir diperlukan. HAISHENG membekalkan mesin basuh tirus yang sesuai dengan penghantaran, jadi pembeli tidak perlu membelinya secara berasingan.

S3: Apakah jangka hayat pencegahan karat minimum untuk rasuk-I yang digunakan di luar rumah?

J: Salutan cat standard 60–100μm tahan 3–5 tahun di luar kawasan pedalaman; galvanizing hot-dip berlangsung 8–10 tahun di pedalaman dan 5–7 tahun di kawasan pantai. Penyelenggaraan yang melibatkan sentuhan lapisan atas setempat diperlukan selepas tempoh ini.

S4: Adakah pengesanan kecacatan 100% diperlukan untuk penyambungan I-beam di tapak?

J: Tidak. Kimpalan sambatan untuk laluan pejalan kaki dan sokongan standard hanya memerlukan pemeriksaan visual; kimpalan punggung untuk rasuk utama peralatan tugas berat dan rasuk julur memerlukan Ujian Ultrasonik (UT) pada 20% daripada kimpalan; kimpalan tambahan lain tidak memerlukan ujian tidak merosakkan.

S5: Bagaimanakah saya boleh memilih antara rasuk I Jenis A dan Jenis B dengan cepat?

A: Pilih Jenis A untuk beban standard dan rentang biasa; ia lebih ringan dan lebih menjimatkan kos. Pilih Jenis B untuk beban tertumpu pada penyokong, julur satu sisi atau penyokong untuk peralatan bergetar; bebibir yang lebih tebal menghalang penghancuran bebibir tempatan.
