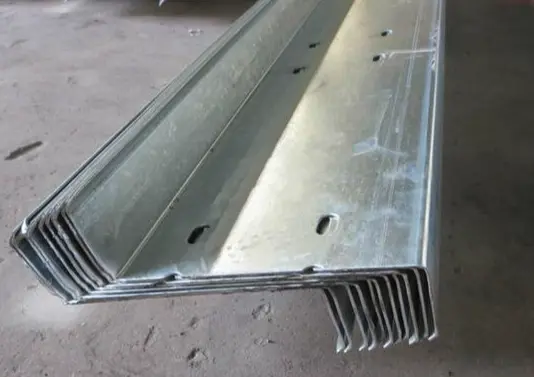

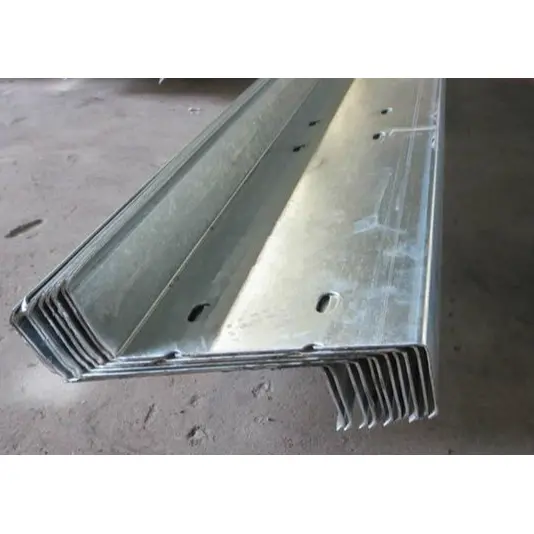

Purlin Keluli Bahagian Z Gulung Sejuk

Purlin Keluli Bahagian Z Gulung Sejuk HAISHENG ialah profil galas beban berdinding nipis yang direka khusus untuk bumbung struktur keluli bercerun. Tidak seperti purlin keratan C konvensional, struktur bebibir condongnya membolehkan pertindihan hujung ke hujung membentuk rasuk galas beban berterusan, meningkatkan kapasiti beban bumbung dengan ketara sambil mengurangkan penggunaan keluli. Sebagai pembekal struktur keluli sehenti, kami menawarkan lebih daripada sekadar profil bahagian Z; kami menyediakan penyelesaian purlin komprehensif yang disesuaikan dengan faktor seperti rentang kilang, beban angin tempatan dan persekitaran semburan garam pantai. Kami menguruskan segala-galanya daripada kualiti galvanizing bahan mentah dan tebukan sebaris kepada penghantaran yang digabungkan bagi semua aksesori sokongan, dengan itu menyelesaikan isu kejuruteraan biasa—seperti ketidakpadanan dimensi, piawaian anti-karat yang tidak konsisten dan ketidakcukupan struktur semasa pemasangan di tapak—yang timbul apabila mendapatkan profil dan aksesori secara berasingan.

Definisi Produk dan Skop Aplikasi

1. Bahan dan Proses:

Purlin Keluli Bahagian Z Gulung Sejuk ini dihasilkan daripada jalur keluli tergalvani celup panas Q235B menggunakan garis pembentuk sejuk automatik sepenuhnya untuk pembentukan gulungan berterusan, menghasilkan profil keluli tolok ringan berdinding nipis standard dengan keratan rentas berbentuk Z.

2. Permohonan Utama:

Dipasang di atas rasuk bumbung utama, ia menyokong beban penuh kepingan keluli berprofil bumbung dan lapisan penebat, memindahkan beban ini ke struktur keluli utama. Ia digunakan secara meluas dalam bangunan kilang bingkai portal dan bumbung rangka ruang rentang panjang.

3. Ciri-ciri Struktur Utama:

Direka dengan bebibir yang mencerun ke arah yang bertentangan, hujungnya boleh bertindih terus (berperingkat) untuk memanjangkan panjang, mewujudkan sistem rasuk berterusan berbilang rentang; ini menawarkan rintangan lenturan keseluruhan yang unggul berbanding purlin bahagian C.

4. Sekatan Penggunaan:

Konfigurasi bebibir cerun tidak sesuai untuk pemasangan menegak panel dinding luar; Bahagian C ialah pilihan standard untuk lilitan dinding galas beban, manakala bahagian Z jarang digunakan untuk dinding.

5. Piawaian Perlindungan Kakisan Bahan Asas:

Galvanizing hot-dip adalah proses standard; ketebalan salutan mestilah ≥80μm untuk tapak perindustrian pedalaman standard dan ≥120μm untuk kawasan pantai atau kawasan yang menghakis secara kimia.

Konfigurasi Pakej Bekalan Lengkap

1 Spesifikasi Bahagian Z Utama

Standard penetapan bahagian: Tinggi × Bebibir × Bibir (H × B × C)

Model stok standard: Z140×50×20, Z160×50×20, Z180×60×20, Z200×70×20, Z220×75×20, Z250×75×20, Z280×80×20, Z300×80×20

Julat ketebalan dinding biasa: 1.8mm, 2.0mm, 2.2mm, 2.5mm; Versi tugas berat 3.0mm tersedia untuk projek tersuai.

2 Komponen Kestabilan Sisi

1). Batang kendur: Keluli bulat tergalvani celup panas (Φ10, Φ12); tersedia dalam jenis lurus dan pepenjuru untuk menahan anjakan sisi keratan Z dan mengelakkan berpusing atau ketidakstabilan di bawah beban angin kencang.

2). Tupang: Lengan paip dikimpal bergalvani celup panas (Φ32×2.0); dipasang pada titik peralihan rod kendur pepenjuru untuk memberikan sokongan tegar, memastikan rod tidak berubah bentuk di bawah beban.

3). Pendakap bebibir bumbung: Keluli bersudut kecil atau komponen keratan C kecil; dipasang pada purlin bahagian Z pada satu hujung dan dikimpal pada rasuk keluli bumbung di hujung yang lain. Ini menahan purlin terbalik disebabkan oleh sedutan angin yang kuat; pemasangan bumbung penuh adalah wajib untuk bangunan perindustrian dengan jarak melebihi 18 meter.

3 Aksesori Sambungan Struktur Khusus

1). Cleat Purlin: Plat keluli tergalvani celup panas (3.0mm–5.0mm tebal) dikimpal terlebih dahulu ke permukaan atas rasuk bumbung utama; ia berfungsi sebagai asas untuk berlabuh purlin bahagian Z.

2). Bolt Penyambung: Bolt berkekuatan tinggi bergalvani celup panas M12 atau M14 yang digunakan untuk menahan hujung bertindih purlin.

4 Bahan Penutup Bumbung Atas yang Serasi

Permukaan atas Cold Rolled Z Section Steel Purlins serasi dengan panel bumbung jahitan berdiri 470/475 dan kepingan keluli bersalut warna berprofil standard. Ia juga menyokong sistem kepungan bumbung lengkap yang merangkumi penebat haba, membran bernafas PE dan kelipan rabung.

Skim Konfigurasi Purlin Piawai mengikut Senario

1 Bangunan Kilang Standard dengan Rentang Sederhana (Bawah 15m)

Menggunakan model Z160×50×20 dengan ketebalan dinding 2.0mm; menampilkan rod kendur jarak standard dan pendakap lutut setempat hanya di bahagian tengah bumbung; sesuai untuk pedalaman, gudang pemprosesan biasa tanpa hakisan angin yang ketara.

2 Bangunan Kilang Struktur Keluli Span Besar (18m–30m)

Menggunakan model Z180 dan Z200 dengan ketebalan dinding 2.0mm–2.2mm; menampilkan susun atur penuh rod kendur lurus dan pepenjuru di sepanjang keseluruhan panjang dan pendakap lutut merentasi rentang penuh untuk menahan berat sendiri bumbung dan beban tekanan angin yang kuat.

3 Kawasan Angin Kencang Pantai dan Bumbung Rangka Ruang Span Besar

Menggunakan profil bahagian Z yang menebal (2.2mm–2.5mm) dengan jarak rod sag yang lebih rapat dan pendakap lutut dipasang di seluruh bumbung; ketebalan lapisan galvanizing ditingkatkan kepada 120μm untuk menahan kakisan garam marin dan tiupan angin kencang.

Keluli Bahagian Z lwn Keluli Bahagian C

1. Perbezaan Struktur Keratan Rentas:

Cold Rolled Z Section Steel Purlins mempunyai bebibir condong, membolehkan hujungnya bertindih dan membentuk struktur rasuk berterusan; Purlin keluli keratan C mempunyai bebibir rata yang hanya boleh bercantum punggung, menghasilkan tingkah laku struktur yang disokong secara ringkas.

2. Senario Aplikasi:

Keluli bahagian Z sesuai untuk bumbung bernada dan aplikasi rentang panjang; Keluli keratan C biasanya digunakan untuk lilitan dinding kilang dan bumbung dengan rentang 12 meter atau kurang.

3. Prestasi Struktur:

Dengan dimensi keratan rentas yang sama, keluli keratan Z mengalami momen lentur pertengahan rentang yang lebih rendah, membolehkan jarak bumbung satu jengkal yang lebih besar.

Lima Kelebihan Praktikal Teras

1. Kesesuaian Struktur untuk Bumbung Bernada:

Bebibir condong menjajarkan secara semula jadi dengan cerun bumbung, mengekalkan permukaan atas purlin selari dengan panel bumbung; ini memastikan pemindahan beban menegak dan seragam dan menghapuskan beban sipi.

2. Pemasangan Bertindih yang Cekap:

Bebibir pada kedua-dua hujung profil boleh terus bertindih untuk memanjangkan panjang tanpa plat penyambung tambahan; bolting mudah melengkapkan sambungan, mengurangkan masa pembinaan bumbung dengan ketara.

3. Kestabilan Lateral Unggul:

Bahagian ini menawarkan ketegaran sisi keseluruhan yang tinggi dan rintangan kuat terhadap tekanan sisi dan ubah bentuk kilasan, memastikan bumbung kekal stabil semasa angin kencang.

4. Ringan dan Penjimatan Bahan:

Untuk rentang bumbung dan keperluan beban yang sama, keluli keratan Z membenarkan keratan rentas yang lebih kecil atau dinding yang lebih nipis, mengurangkan jumlah keluli yang digunakan setiap unit luas dan menurunkan beban pada rangka kerja keluli utama.

5. Pemasangan pasang siap yang mudah:

Lubang bolt untuk penyambungan pra-gerudi di kilang; pemasangan di tapak hanya memerlukan pemasukan dan pengetatan bolt—menghapuskan keperluan untuk penggerudian di tapak—menghasilkan sambungan selamat dan sisa pembinaan yang minimum.

Pembeza Utama lwn. Produk Bersaing

1. Gelagat Pancaran Berterusan: Penjimatan Bahan untuk Rentang Panjang

Apabila bertindih, Cold Rolled Z Section Steel Purlins membentuk rasuk berterusan berbilang rentang, dengan berkesan mengurangkan momen lentur pertengahan rentang. Di bawah keadaan beban dan rentang yang sama, spesifikasi profil yang lebih kecil boleh digunakan berbanding keluli keratan C, mengurangkan kos perolehan keluli keseluruhan. Sebaliknya, keluli keratan C biasanya bergantung pada sambungan rentang mudah; aplikasi jangka panjang memerlukan keratan rentas yang lebih besar, menghasilkan penggunaan bahan yang lebih tinggi.

2 Kekuatan Lenturan Keratan Unggul

Memandangkan ketinggian dan ketebalan dinding yang sama, bahagian Z menawarkan momen inersia yang lebih tinggi di sepanjang paksi kuatnya berbanding keluli bahagian C. Ia menyediakan kapasiti galas beban menegak yang unggul dan rintangan kepada salji lebat dan angin kencang, menjadikannya pilihan pilihan untuk projek pantai dan struktur rangka ruang rentang besar.

3 Sangat Sesuai untuk Bumbung Cerun Curam

Struktur bebibir condong secara semula jadi serasi dengan bumbung cerun, memastikan sokongan yang stabil tanpa risiko beban berat sebelah, tidak disokong yang sering dijumpai dengan bahagian C; bebibir rata keratan-C boleh menyebabkan kesipian beban pada cerun curam, yang membawa kepada pesongan dan ubah bentuk dari semasa ke semasa.

4 Kelebihan Kos Keseluruhan yang Ketara

Menggunakan keluli keratan Z untuk bumbung rentang besar membolehkan pengurangan dalam spesifikasi profil dan jumlah penggunaan keluli. Berat sendirinya jauh lebih rendah daripada keluli saluran gulung panas tradisional; berat berlebihan keluli saluran bukan sahaja meningkatkan kos bahan tetapi juga meningkatkan perbelanjaan rasuk utama dan pembinaan asas, itulah sebabnya keluli saluran tergelek panas sebahagian besarnya telah dihapuskan untuk purlin bumbung dalam bangunan perindustrian keluli ringan moden.

5 Dwi Kelebihan: Ketahanan Kakisan dan Pembinaan Jangka Panjang

Dihasilkan melalui proses galvanizing hot-dip bersepadu, ia memenuhi dwi piawaian anti-karat (80μm untuk kawasan pedalaman, 120μm untuk kawasan pantai), memastikan ketahanan terhadap karat semasa penggunaan luar jangka panjang. Untuk rentang bumbung yang panjang, bahagian boleh digulung terus untuk memanjangkan panjang tanpa penyambungan bersegmen, menghasilkan kelajuan pemasangan keseluruhan yang lebih pantas berbanding dengan sambungan punggung yang diperlukan untuk bahagian C.

6 Ringkasan Perbandingan dengan Produk Bersaing

1). Purlin bahagian C: Gunakan struktur sendi punggung yang disokong ringkas; sesuai untuk sistem dinding kilang dan bumbung rentang kecil (di bawah 15m).

2). Keluli saluran tergelek panas: Berat diri yang tinggi dan kos yang tinggi; jarang digunakan dalam sistem sampul keluli ringan.

3). Purlin bahagian Z: Benarkan untuk galas beban yang berterusan dan menawarkan rintangan lenturan yang sangat baik; direka khusus untuk bumbung bercerun curam dan bersilang besar.

Proses Pengeluaran Pembentukan Sejuk Kilang Piawai

1 Pemeriksaan Bahan Mentah Masuk

Bahan mentah untuk Cold Rolled Z Section Steel Purlins ialah jalur keluli tergalvani celup panas Q235B. Setiap kelompok disahkan untuk ketebalan jalur dan ketebalan lapisan galvanizing semasa ketibaan; salutan zink mestilah sekurang-kurangnya 80μm untuk aplikasi pedalaman dan 120μm untuk aplikasi pantai. Permukaan diperiksa untuk kecacatan seperti bintik tidak bersalut, mengelupas, bengkok keras atau calar; bahan yang tidak mematuhi segera dikuarantin dan dikecualikan daripada pengeluaran. Ketebalan dinding pengeluaran standard termasuk 1.8mm, 2.0mm, 2.2mm dan 2.5mm.

2 Membuka lilitan, Meratakan dan Memberi Makan

Gegelung keluli dinaikkan ke atas rak pemuatan, dan penyahaktif melepaskan jalur. Peralatan meratakan menghapuskan tegasan gegelung, manakala unit dilengkapi dengan sistem pembetulan fotoelektrik dwi-sisi untuk mengelakkan salah jajaran suapan dan memastikan dimensi keratan rentas seragam.

3 Pembentukan Sejuk Berterusan (Proses Teras)

Berbilang set penggelek pembentuk membengkokkan jalur keluli secara beransur-ansur, menggulung bentuk Z—menampilkan bebibir condong dan bibir melengkung ke dalam—dalam satu laluan. Proses ini membolehkan pengeluaran besar-besaran julat standard penuh dari Z140 hingga Z300; perkakas tetap memastikan toleransi dimensi yang boleh dikawal.

4 Gergaji Terbang Didorong Servo untuk Ketepatan Potong-ke-Panjang

Bahan dipotong tepat dalam talian mengikut panjang yang diperlukan oleh projek pelanggan. Gergaji terbang hidraulik menghasilkan potongan yang bersih dan licin, mengelakkan ubah bentuk keratan rentas daripada remukkan atau burr yang berlebihan.

5 Pukulan Akhir Pukulan

Lubang bolt ditebuk pada kedua-dua hujung profil untuk memudahkan sambungan bertindih dan bolt di tapak. Jarak lubang standard menghilangkan keperluan untuk penggerudian tambahan semasa pemasangan.

6 Pemeriksaan Produk Akhir

1). Pengukuran sebenar ketinggian bahagian, lebar bebibir, dimensi bibir dan ketebalan dinding untuk mengesahkan pematuhan dengan spesifikasi pesanan;

2). Pemeriksaan untuk kecacatan seperti tunduk sisi, berpusing, atau kerosakan pada salutan tergalvani; produk yang rosak disusun untuk kerja semula.

7 Pembungkusan dan Pembungkusan Tersusun

Z-purlins model yang sama, ketebalan dinding dan panjang disatukan. Palet kayu diletakkan di bahagian bawah untuk perlindungan, dan label pengenalan dilekatkan, menyatakan model, ketebalan dinding, panjang individu, kuantiti penghantaran dan nama projek yang sepadan.

8 Pemprosesan dan Pembungkusan Serentak Komponen Bantu

Set lengkap komponen tambahan diproses secara serentak: rod pengikat dibuat dengan memotong keluli bulat Φ10/Φ12, menggelek benang kedua-dua hujungnya, dan menggunakan galvanizing hot-dip; tupang dibuat dengan memotong dan memproses paip dikimpal Φ32×2.0; dan pendakap eave dan cleat purlin dihasilkan melalui lenturan. Semua komponen menjalani galvanizing, diisih dan berkotak-kotak, dan dihantar dalam kumpulan yang sama dengan Z-purlins.

9 Prosedur Pemasangan Di Tapak Piawai

1). Kimpal dan selamatkan cleat purlin bergalvani celup panas ke permukaan atas rasuk keluli bumbung;

2). Tindih hujung Z-purlin dalam susunan berperingkat, masukkan dan ketatkan bolt M12/M14 untuk membentuk rasuk galas beban berterusan;

3). Pasang batang pengikat lurus dan pepenjuru, menggunakan tupang lengan untuk mengukuhkan kestabilan sisi; pasang pendakap eave di seluruh bahagian bumbung rentang panjang.

Spesifikasi Prestasi Utama

1 Spesifikasi Bahan Mentah

1). Gred Bahan: Q235B jalur keluli tergalvani celup panas

2). Galvanizing Standard: ≥80μm untuk kawasan pedalaman standard; ≥120μm untuk kawasan pantai dan zon industri kimia

3). Ketebalan Dinding Standard: 1.8mm, 2.0mm, 2.2mm, 2.5mm; Versi tugas berat 3.0mm tersedia atas permintaan

4). Sifat Mekanikal: Kekuatan hasil ≥235 MPa; julat kekuatan tegangan 375 MPa–500 MPa

2 Rangkaian Penuh Spesifikasi Keratan Rentas (H × B × C)

Z140*50*20, Z160*50*20, Z180*60*20, Z200*70*20, Z220*75*20, Z250*75*20, Z280*80*20, Z300*80*20

Nota Penggunaan: Produk keluli bahagian Z disyorkan semata-mata untuk aplikasi bumbung menanggung beban; digunakan sebagai purlin dinding tidak disyorkan. 3 Rujukan untuk berat unit teori model arus perdana (kg/m)

- Z160×50×20: 2.0mm ≈ 4.58kg/m; 2.2mm ≈ 5.03kg/m

- Z180×60×20: 2.0mm ≈ 5.21kg/m; 2.2mm ≈ 5.72kg/m

4 Spesifikasi teknikal untuk set aksesori lengkap

1. Batang kendur: Φ10, Φ12 Q235 keluli bulat bergalvani celup panas; hujung ciri bergulung benang;

2. Lengan tupang: Φ32×2.0 paip keluli lancar;

3. Pendakap Eave (pendakap lutut): 1.8mm–2.0mm keluli keratan C kecil atau keluli sudut; komponen penting untuk bumbung angin kencang;

4. Aksesori sambungan: Cleat Purlin diperbuat daripada plat keluli tergalvani celup panas setebal 3.0–5.0mm; bolt penetap ialah bolt berkekuatan tinggi bergalvani celup panas M12/M14.

5 Kriteria pemilihan berdasarkan senario permohonan

1. Bumbung rentang kecil hingga sederhana (span ≤ 15m): Z160×50×20, ketebalan dinding 2.0mm;

2. Bangunan kilang bersilang besar (18–30m): Model Z180 atau Z200, ketebalan dinding 2.0–2.2mm; rod kendur dipasang merentasi rentang penuh; pendakap eave dipasang secara berterusan di sepanjang bumbung;

3. Kawasan pantai dengan angin kencang dan persekitaran yang menghakis: Pilih profil lebih tebal 2.2–2.5mm; mengurangkan jarak pemasangan rod kendur; meningkatkan ketebalan lapisan galvanizing kepada 120μm.

6 Ciri-ciri struktur utama

Bebibir bercerun membenarkan pertindihan hujung ke hujung, mewujudkan sistem struktur rasuk berterusan; untuk dimensi keratan rentas yang sama, Cold Rolled Z Section Steel Purlins menawarkan rintangan lenturan yang unggul berbanding keluli keratan C, menjadikannya sesuai untuk semua projek bumbung struktur keluli bersilang besar.

Soalan Lazim

1. S: Bagaimanakah saya harus membezakan dan memilih antara keluli keratan Z dan keluli keratan C?

A: Gunakan keluli keratan C untuk bumbung rentang pendek (di bawah 15m) dan dinding luar kilang yang menanggung beban; utamakan keluli keratan Z untuk bumbung bernada, bangunan kilang bersilang besar (lebih 18m), dan bumbung rangka ruang di kawasan pantai berangin.

2. S: Bagaimanakah perlindungan kakisan dipastikan untuk keluli keratan Z dalam projek pantai?

A: Tempahan untuk kawasan pantai dihasilkan menggunakan jalur keluli tergalvani celup panas setebal 120μm; semua komponen aksesori—seperti rod sag, cleat purlin, dan pendakap cucur atap—menjalani proses galvanisasi tugas berat yang sama untuk mengelakkannya daripada berkarat sebelum bahagian struktur utama.

3. S: Adakah anda menawarkan pemotongan panjang tersuai dan membekalkan set lengkap aksesori untuk penghantaran?

A: Kami menyokong pemotongan ke mana-mana panjang yang ditentukan. Set lengkap aksesori—termasuk rod kendur, tupang, pendakap cucur atap, cleat purlin dan bolt penyambung—boleh dipadankan dengan rentang kilang tertentu dan keperluan beban angin dan dihantar bersama dalam satu bekas.

4. S: Bolehkah keluli keratan Z digunakan secara langsung sebagai purlin dinding?

J: Ia tidak disyorkan; bebibir condong menyukarkan untuk memasang panel dinding menegak secara siram. Keluli keratan C ialah pilihan standard untuk purlin dinding galas beban.
