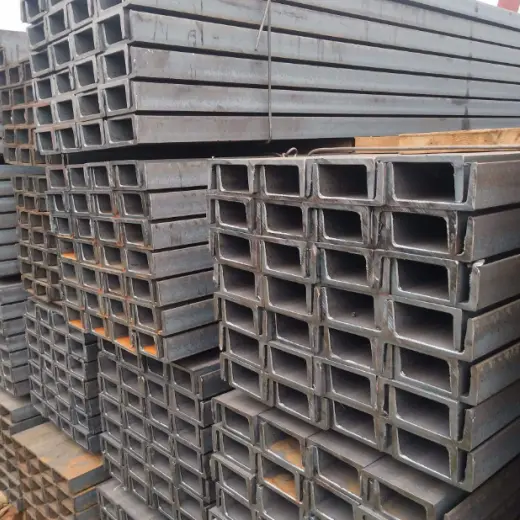

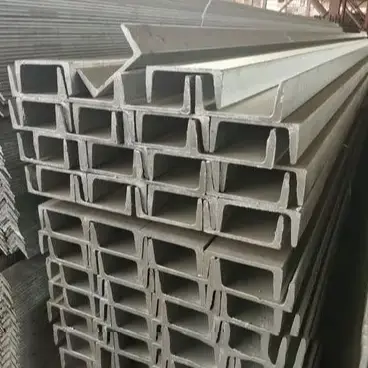

Purlin Saluran Keluli Gelek Panas untuk Bumbung berfungsi sebagai anggota struktur tugas berat yang menanggung beban untuk bumbung dan dinding. Tidak seperti C- atau Z-purlin berdinding nipis yang dibentuk sejuk, ia dibentuk sebagai satu unit integral terus daripada keluli gulung panas. Proses ini menghapuskan tegasan dalaman yang berkaitan dengan pembentukan sejuk dan memastikan ketebalan seragam di seluruh web dan bebibir, menjadikannya pilihan pengganti yang ideal apabila kapasiti galas beban purlin keluli tolok ringan tidak mencukupi.
Pematuhan Bahan Mentah: Virgin Hot Rolled Steel Channel Purlins untuk Bumbung digulung mengikut ketat dengan Standard Kebangsaan GB/T707; penggunaan bahan bukan standard yang dikitar semula/digulung semula adalah dilarang, dan sisihan ketebalan dinding negatif yang berlebihan dihalang dengan ketat.
Pemprosesan Produk Selesai: Keluli saluran dara menjalani pemotongan panjang tetap, pelepasan tekanan, tebukan web ketepatan dan deburring muka hujung; sifat mekanikal bahan asas canai panas kekal tidak berubah, dengan pemprosesan terhad kepada kemasan ketepatan untuk pemasangan.
Aplikasi yang Sesuai: Rasuk keluli atau tapak rasuk gelang konkrit, bumbung beban berat, platform terampai untuk peralatan dipasang di atas bumbung, kemudahan tambahan suhu tinggi dalam loji peleburan, dan pengubahsuaian struktur rangka tegar portal yang semakin tua.
Aplikasi yang Dilarang: Bangunan kilang bermuatan ringan yang standard (rentang di bawah 15m) dan bumbung cerun curam dengan pertindihan berterusan; senario ini menawarkan keberkesanan kos yang rendah dan kesesuaian struktur.
Persekitaran Dalaman Kering/Bebas Habuk: Letupan pasir/penyingkiran karat diikuti dengan salutan cat komposit.
Persekitaran Luar Lembap/Pantai/Kimia: Galvanizing hot-dip untuk perlindungan kakisan jangka panjang.
Keluli Saluran No. 8: 80×43×5mm (Bahan utama untuk projek pengubahsuaian berskala kecil)
Keluli Saluran No. 10: 100×48×5.3mm (Bahan utama untuk bumbung beban berat am)
Keluli Saluran No. 12: 120×53×5.5mm (Khusus untuk platform peralatan dan kawasan yang mempunyai pengumpulan salji tebal)
Batang Pengikat Keluli Bulat: Φ12, Φ14 Q235 keluli bulat bergalvani celup panas dengan hujung bergulung benang; disebabkan kekerasan yang tinggi pada web keluli saluran, penggerudian di tapak adalah dilarang—lubang bolt mestilah pra-fabrikasi di kilang.
Tupang lengan: Φ32×2.0 paip keluli dikimpal; digunakan untuk sokongan penjuru tegar batang pengikat pepenjuru untuk mengatasi tegasan ricih tempatan.
Pendakap lutut bumbung: L40×4 atau L50×5 keluli bersudut sama kaki; menghubungkan purlin ke rasuk utama untuk menahan terbalik yang disebabkan oleh sedutan angin.
Cleat Purlin: Plat keluli gelek panas 3.0–5.0 mm (dipotong dan dibengkokkan) dengan lubang bolt pra-gerudi.
Bolt pengikat: M14 atau M16 hot-dip galvanized bolt berkekuatan tinggi; bersaiz agar sesuai dengan lubang pemasangan berdiameter besar dalam keluli saluran.
Keserasian langsung: Kepingan keluli warna jahitan berdiri standard, panel bumbung keluli warna berlap dan lapisan penebat bulu kaca/bulu batu.
Kemasan/kelipan yang sepadan: Penutup rabung, kelipan cucur atap dan trim sambungan pengembangan bumbung.
Pemilihan bahan utama: No. 8 purlin keluli saluran canai panas (panjang standard 6–9 m).
Bahan tambahan: Φ12 batang pengikat ringkas satu baris; tiada pendakap lutut tambahan.
Rawatan anti-karat: Sandblasting gred Sa2.5 + primer epoksi + dua lapisan lapisan atas (ketebalan filem ≥80 μm).
Keadaan yang berkenaan: Beban bumbung ≤0.8 kN/m²; tiada peralatan yang digantung; kawasan pedalaman yang kering.
Pemilihan bahan utama: Keluli saluran tebal No. 10 atau No. 12; jarak purlin dikurangkan mengikut keperluan. Bahan tambahan: Φ14 batang pengikat jarak rapat; pendakap lutut keluli sudut dipasang pada 100% lokasi purlin.
Rawatan anti-karat: Sembur lukisan untuk kegunaan dalaman; galvanizing hot-dip untuk kegunaan luar.
Keadaan yang berkenaan: Bumbung menyokong beban tambahan seperti ventilator, sistem fotovoltaik atau trafik kakitangan penyelenggaraan.
Pemilihan Bahan: Saiz dari No. 8 hingga No. 12 (dipilih berdasarkan keperluan).
Piawaian Anti-karat: Purlin, rod pengikat, pendakap lutut dan kurungan purlin semuanya mempunyai ketebalan salutan tergalvani ≥120μm untuk menghapuskan kakisan galvanik antara komponen.
Butiran Pemasangan: Gasket anti-karat dipasang di antara kurungan purlin dan rasuk utama untuk memecahkan laluan untuk kakisan elektrokimia.
Purlin Saluran Keluli Gelek Panas untuk Bumbung: Bahan asas gelek panas mempunyai ketebalan dinding yang seragam dan tiada tekanan sisa daripada pembentukan sejuk; ia menahan hentakan objek berat sisi dan beban salji pekat tanpa lengkok atau kemek bahagian.
C/Z Purlins: Berdinding nipis dan berbentuk sejuk; beban tertumpu yang melebihi had menyebabkan lenturan atau koyak serta-merta, menjadikannya tidak sesuai untuk menggantung peralatan.
Purlin Keluli Saluran: Bahan asas bergulung padat; tiada pusingan sisi berlaku semasa pendedahan jangka pendek kepada suhu sehingga 400°C, menjadikannya sesuai untuk bilik dandang dan bengkel peleburan.
C/Z Purlins: Tegasan terma dilepaskan dengan cepat di bahagian berdinding nipis, membawa kepada lengkokan sisi yang mudah dan runtuh; sering gagal dalam pemeriksaan keselamatan kebakaran.
Saluran Keluli Purlin: Ketebalan web yang mencukupi membolehkan penggerudian dan kimpalan sewenang-wenangnya menyokong saluran paip tanpa menjejaskan kapasiti galas beban keseluruhan bahagian itu.
C/Z Purlins: Satu lubang dengan diameter melebihi 12mm dengan ketara mengurangkan kekuatan lentur, mengehadkan pengubahsuaian masa depan dengan teruk.
Had Kos dan Berat Sendiri: Untuk rentang yang sama, berat diri adalah lebih 60% lebih tinggi daripada keluli keratan C, meningkatkan kos pembinaan rasuk utama dan asas sebanyak 12%–15%.
Had Struktur: Bebibir rata menghalang pertindihan untuk panjang lanjutan, menjadikannya tidak sesuai untuk reka bentuk galas beban berterusan pada bumbung cerun curam.
Pemeriksaan Visual: Periksa sama ada berpusing keluli saluran, keretakan bebibir, ubah bentuk tepi/sudut, dan penepian permukaan.
Pengesahan Parameter: Spot-check ketebalan web dan toleransi lebar bebibir; mengesahkan sijil kualiti bahan kilang; menjalankan ujian semula spektrum untuk keluli gred Q235B.
Potong-ke-Panjang: Pemotongan plasma ketepatan; sisihan serenjang muka potong ≤ 1mm.
Penebukan Tekanan-Lega: Peletakan lubang ≥ 1.5 kali diameter lubang dari bebibir; elakkan zon lemah tekanan web pusat untuk mengelakkan koyak di bawah beban.
Pengisaran Muka Akhir: Keluarkan burr dari tepi dan lubang yang dipotong untuk mengelakkan kerosakan pada salutan anti-karat semasa pengangkutan dan kecederaan kepada kakitangan pemasangan.
Laluan Salutan Cat: Letupan tembakan (Sa2.5) untuk penyingkiran karat → semburan habuk → semburan primer epoksi → semburan lapisan atas dua lapisan → pengawetan suhu persekitaran 72 jam.
Laluan Galvanizing Hot-Dip: Asid penjerukan/penyahgrasan → pembilasan air → rendaman fluks → galvanizing hot-dip pada 450–460°C → penyejukan/pasifan udara → pengisaran nodul zink permukaan.
Pemeriksaan Dimensi & Geometrik: Pemeriksaan penuh kelurusan, pusing/pesongan dan jarak lubang.
Pemeriksaan Titik Anti-Kakisan: Pengesahan ketebalan di tapak menggunakan filem cat dan tolok ketebalan lapisan galvanizing.
Penyimpanan & Pembungkusan: Gabungan palet keluli; menanda dengan model, bahan dan spesifikasi anti-karat; pembungkusan regangan kalis lembapan untuk pengangkutan laut.
|
Saiz Saluran |
Tinggi h(mm) |
Lebar Kaki b(mm) |
Ketebalan Web d(mm) |
Berat Teori (kg/m) |
|
8# |
80 |
43 |
5.0 |
8.045 |
|
10# |
100 |
48 |
5.3 |
10.007 |
|
12# |
120 |
53 |
5.5 |
12.059 |
Bahan: Q235B keluli struktur karbon tergelek panas
Kekuatan Mekanikal: Kekuatan hasil ≥ 235 MPa; kekuatan tegangan 375–500 MPa
Pekali Pengembangan Terma: 1.2 × 10⁻⁵/°C; jurang pengembangan diperlukan untuk bumbung rentang panjang
Anti-karat berasaskan cat: Jumlah ketebalan salutan komposit ≥ 80 μm
Galvanizing hot-dip: ≥ 80 μm untuk kawasan pedalaman standard; ≥ 120 μm untuk zon kakisan pantai atau kimia
1. Bolehkah Purlin Saluran Keluli Gelek Panas untuk Bumbung menggantikan purlin berbentuk Z untuk bumbung cerun curam?
Jawapan: Tidak. Keluli saluran mempunyai bebibir rata, yang menyebabkan beban sipi pada bumbung bercerun dan menghalang galas beban berterusan melalui pertindihan; ini menjadikan purlin sangat mudah terbalik dari semasa ke semasa, jadi ia hanya sesuai untuk pemasangan rata.
2. Adakah komponen tambahan untuk projek pantai memerlukan galvanizing berasingan?
Jawapan: Ya. Perbezaan potensi antara bahan keluli yang berbeza mempercepatkan kakisan; HAISHENG menggunakan standard galvanizing 120 μm kepada semua komponen tambahan secara lalai, jadi pelanggan tidak perlu mendapatkannya secara berasingan.
3. Apakah perbezaan antara penggerudian lubang di tapak dan pra-penggerudian kilang untuk keluli saluran?
Jawapan: Penggerudian di tapak tidak mempunyai kelegaan tekanan, mewujudkan risiko tinggi koyak web; pra-penggerudian kilang mengikut piawaian kebangsaan untuk jarak lubang tanpa menjejaskan kapasiti galas beban struktur, dan merupakan keperluan mandatori untuk projek di luar negara.
